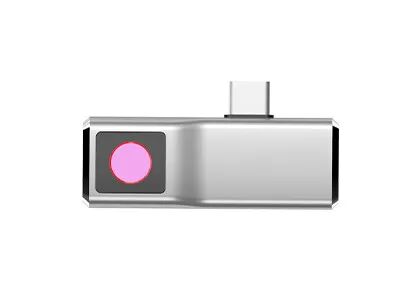

Miniaturowy moduł kamery termowizyjnej VOx FPA 120x90 17μM

Miniaturowy rdzeń kamery termowizyjnej VOx FPA 120x90 / 17μm zintegrowany w kamerach na podczerwień

Miniaturowy moduł na podczerwień TIMO120 integruje optykę na poziomie płytki, detektor 120x90 / 17μm w obudowie na poziomie płytki (WLP) oraz podstawowy obwód przetwarzania obrazu, aby szybko uzyskać obrazy termiczne obszaru docelowego i rozkładu ciepła.

Rdzeń termowizyjny TIMO120 jest zorientowany na zoptymalizowany rozmiar, wagę, moc i koszt (SWaP-C) w zastosowaniach obrazowania w podczerwieni. Jego super miniaturowa struktura i ultraniskie zużycie energii są wygodne do integracji z różnymi inteligentnymi urządzeniami, termowizorami lub terminalami mobilnymi z surowymi wymaganiami dotyczącymi kosztów, rozmiaru i wagi.

- Minimalny moduł na podczerwień WLP, wymiary 8,5x8,5x9,16 mm
- Interfejs DVP, kompatybilny z różnymi platformami wbudowanymi
- Odpowiednik modułu kamery widzialnej, bezpośrednia integracja
- Kompletny zestaw SDK
- Niskie zużycie energii dla dłuższego czasu pracy
- Niski koszt dla wielu rodzajów inteligentnych aplikacji

Rdzeń kamery termowizyjnej na podczerwień TIMO120 jest szeroko stosowany w wielu obszarach, takich jak termografia, inteligentny sprzęt, inteligentne budynki, inteligentny dom, AIoT itp.

Przedsprzedaż

Analiza wymagań

Ocena scenariusza

Wybór produktu

Rozwiązania dostosowane do potrzeb klienta

Wdrożenie

Szybka dostawa

Integracja i testowanie systemu

Szkolenia techniczne

Wskazówki dotyczące zastosowań

Obsługa posprzedażna

Zdalna diagnostyka

Serwis gwarancyjny

Aktualizacje oprogramowania układowego

Konserwacja techniczna

1. Obraz termiczny vs. obraz wizualny

Światło widzialne to fala elektromagnetyczna, którą mogą widzieć ludzie. Jej zakres długości fal mieści się zwykle w przedziale 360-400 nm~760-830 nm. To widmo elektromagnetyczne nazywane jest również widmem widzialnym, a jego zakres częstotliwości wynosi 830-750 THz~395-360 THz.

Podczerwień to fala elektromagnetyczna o długości fali pomiędzy mikrofalami a światłem widzialnym. Jej długość fali wynosi od 760 nanometrów (nm) do 1 milimetra (mm). Jest to niewidzialne światło o długości fali dłuższej niż światło czerwone. Częstotliwości wynoszą w przybliżeniu od 430 THz do 300 GHz.

2. Detektor obrazu termicznego i obrazu wizualnego

W przypadku głównych detektorów urządzenia obrazującego, urządzenia światła widzialnego wykorzystują detektor CCD i CMOS, podczas gdy termowizja wykorzystuje detektor chłodzony i niechłodzony. Główna różnica polega na tym, że CCD/CMOS światła widzialnego może odbierać fale świetlne w paśmie światła widzialnego, a detektory termowizyjne mogą odbierać fale świetlne promieniowania cieplnego w paśmie podczerwieni. Detektory termowizyjne na podczerwień dzielą się na wiele typów w zależności od różnych procesów produkcyjnych i materiałów opakowaniowych. Bardziej makroskopowe odczucie jest takie, że detektory termowizyjne na podczerwień są droższe niż CCD światła widzialnego.
