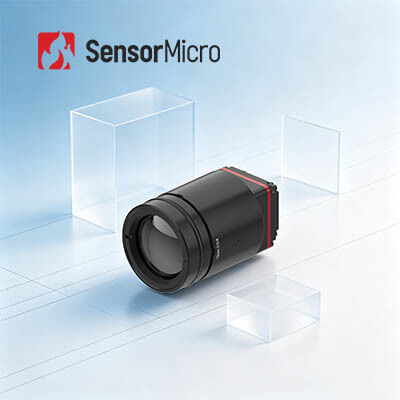

Moduł obrazowania termicznego o rozdzielczości 1280x1024 o rozdzielczości niechłodzonej LWIR o rozdzielczości pikseli 8μm i NETD ≤30mK

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL1208
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Zużycie energii 1 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 8μm
NETD ≤30mK Liczba klatek na sekundę 25 Hz/30 Hz
Podkreślić

Moduł termowizyjny z obiektywem 25 mm

,

zewnętrzny moduł termowizyjny 640x512

,

niechłodzony rdzeń termiczny LWIR
Zostaw wiadomość
opis produktu
Niechłodzony moduł termowizyjny LWIR 1280x1024/8μm
Przegląd produktu
iTL1208 to niechłodzony rdzeń kamery na podczerwień o rozdzielczości 8 μm megapikseli, przeznaczony do nowoczesnych, zminiaturyzowanych urządzeń optoelektronicznych. Dzięki wiodącym w branży wskaźnikom SWaP (rozmiar, waga i moc) waży zaledwie 35,7 grama i ma wymiary 22,6×22,6×34,5 milimetra z dopasowanym obiektywem 12 mm. Moduł zapewnia wiodące w swojej klasie obrazowanie termowizyjne w wysokiej rozdzielczości w rozdzielczości 1280×1024 z ultraniską czułością termiczną 30mK. Wyposażony w bogate standardowe interfejsy peryferyjne i opcjonalne niestandardowe obiektywy, umożliwia szybką integrację systemu i prostą konfigurację parametrów. Szeroko stosowany w bezpieczeństwie publicznym, detekcji przemysłowej i przenośnych terminalach mobilnych, zapewnia stabilną i niezawodną obsługę obrazowania w podczerwieni rdzenia na potrzeby iteracji i modernizacji urządzeń końcowych.
Główne cechy
  • Ekstremalnie lekka konstrukcja- Kompaktowy rozmiar 22,6×22,6×34,5 mm i waga 35,7 g (łącznie z obiektywem 12 mm); jeden z najwyższych poziomów integracji w swojej klasie
  • Wysoka czułość, precyzyjne wykrywanie- Bardzo mały rozmiar piksela 8μm i rozdzielczość 1280×1024, zapewniający drobne szczegóły i wyraźne obrazy; typowy NETD ≤ 30mK, umożliwiający niezawodne wykrywanie subtelnych różnic temperatur
  • Uproszczony rozwój, szybka integracja- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji; obsługuje interfejs wyjściowy obrazu MIPI CSI; Wyjście danych obrazu RAW i YUV ze sterowaniem przez port szeregowy/I2C
Specyfikacje produktu
Model iTL1208
Wskaźniki detektorów podczerwieni Wrażliwy materiał: VOx
Rozdzielczość: 1280×1024
Rozmiar piksela: 8μm
Odpowiedź widmowa: 8 μm ~ 14 μm
Typowy NETD: ≤30mK
Przetwarzanie obrazu Cyfrowa liczba klatek na sekundę: 25/30 Hz
Czas uruchomienia: ≤6 s
Wideo cyfrowe: RAW/YUV
Algorytm obrazu: NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu: 10 typów (biały gorący/lawa/żelazoczerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Oprogramowanie komputerowe Oprogramowanie komputerowe: sterowanie modułem i wyświetlanie wideo
Elektryczny Standardowy interfejs zewnętrzny: 34Pin_Connector Interfejs: BP04SD-34-0065-R0
Interfejs komunikacyjny: TTL-232/I2C
Cyfrowy interfejs wideo: MIPI-CSI
Napięcie zasilania: 4,5-5,5 V
Typowy pobór mocy: 1 W
Mechaniczny Rozmiar (łącznie z obiektywem): różne konfiguracje z obiektywami 5 mm, 10 mm, 12 mm, 17 mm, 25 mm i 35 mm
Waga (z obiektywem): Zakres od 35,7 ± 2 g (obiektyw 12 mm) do 110 ± 5,5 g (obiektyw 35 mm)
Możliwość dostosowania do środowiska Temperatura pracy: -40 ℃ ~ + 70 ℃
Temperatura przechowywania: -45 ℃ ~ + 85 ℃
Wilgotność: 5% ~ 95%, bez kondensacji
Wibracje: 5,35 grama, losowe wibracje, 3-osiowe
Uderzenie: połowa fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia w osi X, 3 razy
Certyfikacja: ROHS2.0/REACH
Soczewka optyczna Stała ostrość atermiczna: 5/10/12/17/25/35 mm
Zastosowania przemysłowe
Termografia, monitorowanie bezpieczeństwa, ładunki UAV, roboty, inteligentny sprzęt, ADAS, straż pożarna i ratownictwo
Informacje o SensorMicro
SensorMicro jest wiodącym na świecie producentem i usługodawcą detektorów podczerwieni. Dostarczamy klientom na całym świecie wysokowydajne niechłodzone i chłodzone detektory termowizyjne i dzielimy się naszym profesjonalnym doświadczeniem w zakresie zastosowań. Dostarczamy zaawansowane detektory podczerwieni, rdzenie i moduły kamer o różnorodnych formatach i pasmach fal. Zaprojektowane z myślą o przejrzystości, czułości i wydajności, nasze produkty bezproblemowo integrują się z różnorodnymi systemami, zwiększając możliwości zastosowań nowej generacji w zakresie obrazowania i wykrywania w różnych branżach.
Często zadawane pytania
Co to jest kamera na podczerwień?
Systemy termowizyjne w podczerwieni wykorzystują detektory podczerwieni do wykrywania promieniowania podczerwonego i przekształcania go na sygnały elektryczne, które są następnie wzmacniane i przetwarzane na wyświetlane obrazy.
Podstawowa zasada działania kamery na podczerwień
Technologia termowizyjna to pasywna, bezkontaktowa technologia wykrywania i rozpoznawania, spełniająca dwie główne funkcje:
  • Termografia: bezdotykowy pomiar temperatury i wykrywanie usterek
  • Noktowizor: łatwe wykrywanie i identyfikacja celów w całkowitej ciemności
