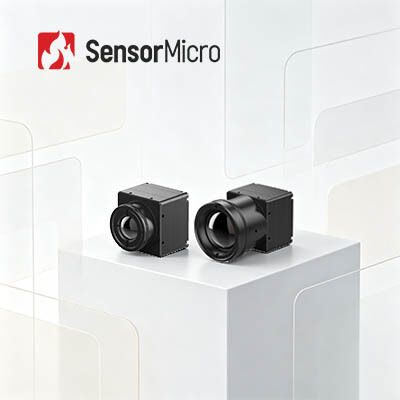

Wielofunkcyjny moduł obrazowania termicznego LWIR o rozdzielczości 384x288 i rozmiarze pikseli 17μm dla wyższej wydajności NETD ≤30mK

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA417G3
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rozstaw pikseli 17μm Rezolucja 384x288
Zużycie energii 0,65 W Zakres widmowy 8 ~ 14μm
NETD ≤30mK Liczba klatek na sekundę 25/30/50 Hz
Podkreślić

Wielofunkcyjny moduł termiczny LWIR

,

moduł termiczny detektorów podczerwieni 12uM

,

moduł termowizyjny LWIR 640x512
Zostaw wiadomość
opis produktu
Wielofunkcyjny moduł obrazowania termicznego LWIR z detektorem IR 384x288 17μm
Przegląd produktu

COIN417G3 to opłacalny rdzeń kamery podczerwonej 384×288/17μm, z NETD≤30mK. Wspiera wyjście wielointerfejsów USB2.0/DVP/LVDS/BT.656 i dostosowywalne dopasowywanie soczewek.Wyposażone w urządzenia do pomiaru energii elektrycznej, służy systemom widzenia przemysłowego, bezpieczeństwa, przeciwpożarowego i widzenia ADAS z łatwym rozwojem wtórnym.

Wykorzystując ekskluzywne algorytmy przetwarzania obrazu, rdzeń kamery COIN417G3 wytwarza wyraźniejsze kontury termiczne przy mniejszym hałasie w przypadku subtelnych różnic temperatury.Z kompleksową kompatybilnością interfejsu i elastyczną zdolnością rozszerzania obiektywu, może być stosowany w wielu dziedzinach.

Główne cechy
  • Kompleksowa funkcjonalność, efektywny pod względem kosztów projekt
    • Opracowany z wykorzystaniem wysoko kosztownego detektora opakowań na poziomie płytki
    • Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
  • Wyjątkowa wydajność, doskonałe obrazy
    • Wysoka wrażliwość z typową wartością NETD≤30mK
    • Algorytmy obrazowania nowej generacji dostarczają jaśniejszych, ostrych obrazów termicznych
  • Elastyczne rozszerzenie, szybka integracja
    • Wielokrotne opcje soczewek optycznych dostosowane do różnych scenariuszy zastosowań
    • Wspiera interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
    • Wydaje dane obrazu w formie RAW/YUV z sterowaniem portami seryjnymi
Specyfikacja produktu
Model COIN417G3
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 384×288
Wielkość pikseli 17 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK/F1.0/25°C
Przetwarzanie obrazu
Cyfrowa prędkość klatki 25/30/50Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Digitalne wideo RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
Dwuwymiarowe tłumienie hałasu (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 0.65W
Wyroby mechaniczne
Rozmiar gołego rdzenia (mm) 25.4 mm × 25.4 mm × 16.5 mm
Waga gołego rdzenia (g) 160,6±1
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Wyborne wibracje, 5,35 gramów, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne
Soczewki optyczne Stałe skupienie Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Poziom ochrony IP67 ((Front Lens)
Zastosowania przemysłowe

Moduł obrazowania termicznego COIN417G3 jest stosowany w zakresie wizji przemysłowej, monitorowania bezpieczeństwa, walki z pożarami i ratownictwa, na zewnątrz, wizji maszynowej, ADAS itp.

Nasze korzyści
  • Pełna dokumentacja:Podręczniki produktu, instrukcje konfiguracji i referencje do wyboru.
  • Pomoc w zakresie rozwoju i badań:Wzór zintegrowane testowanie, ocena wydajności i weryfikacja parametrów ułatwione.
  • Zaawansowany zestaw narzędzi dla programistów:SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
  • Odległe wsparcie techniczne:24/7 wsparcie - szybka reakcja i terminowe rozwiązanie krytycznych problemów.
  • Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu, aby przywrócić optymalną wydajność.
Częste pytania
Zalety optycznego obrazowania gazowego
  • Oszczędność czasu i wydajność:obsługa wykrywania w czasie rzeczywistym na dużą skalę, szybkie lokalizowanie wycieków, brak konieczności przerywania produkcji
  • Wykrycie dalekiego zasięguodległość od niebezpiecznych i skomplikowanych obszarów, badania bezkontaktowe i niezniszczające, bez dodatkowego źródła promieniowania
  • Łatwe do analizy:intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
  • Badanie wielofunkcyjne:można wykryć różne gazy, z doskonałą zdalną funkcją pomiaru temperatury
