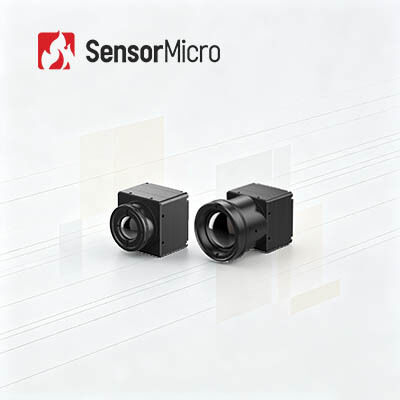

Moduł obrazowania termicznego LWIR z rozdzielczością 384x288 17 μm Pixel Pitch i soczewką 25 mm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417G3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384x288 | Zużycie energii | 0,65 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 17μm |
| NETD | ≤30 mK/F1,0/25 ℃ | Liczba klatek na sekundę | 25/30/50 Hz |
| Podkreślić | Moduł kamery termowizyjnej 12uM,moduł kamery termowizyjnej LWIR 640x512,kompaktowy rdzeń kamery LWIR |
||
opis produktu
LWIR Niechłodzony moduł termowizyjny 384x288 17μm z obiektywem 25mm
Przegląd produktu
Wyposażona w detektor podczerwieni o wymiarach 384×288 17 μm w obudowie waflowej, rdzeń kamery termowizyjnej COIN417G3 charakteryzuje się ultrawysoką czułością termiczną NETD≤30mK i zoptymalizowanymi algorytmami obrazowania. Dzięki wieloformatowemu wyjściu obrazu i konstrukcji o niskim poborze mocy, ten rdzeń kamery na podczerwień umożliwia elastyczne dopasowanie obiektywu i wygodną integrację wtórną. Jest szeroko stosowany w nocnym monitorowaniu bezpieczeństwa, ratownictwie pożarniczym, przemysłowym systemie widzenia maszynowego i pojazdowych systemach peryferyjnych ADAS.
Główne cechy
- Wszechstronna funkcjonalność, opłacalna konstrukcja- Opracowany przy użyciu niedrogiego detektora opakowań na poziomie płytki ze zintegrowanymi zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Wyjątkowa wydajność, doskonałe obrazowanie- Wysoka czułość z typowym NETD≤30mK i algorytmami obrazu nowej generacji zapewniającymi wyraźniejsze i ostrzejsze obrazy termowizyjne
- Elastyczne rozszerzenie, szybka integracja- Dostępnych jest wiele opcji soczewek optycznych, dostosowanych do różnych scenariuszy zastosowań, z obsługą interfejsów wyjściowych obrazu USB2.0/DVP/LVDS/BT.656 i wyjściowych danych obrazu RAW/YUV z kontrolą portu szeregowego
Specyfikacje produktu
| Model | MONETA417G3 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 384×288 |
| Rozmiar piksela | 17μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30/50 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-stykowe: DF40C-50DP-0,4 V (51), (HRS, męskie) |
| Płyta rozszerzeń | USB3.0/USB2.0/VPC/USB2.0 i VPC |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 0,65 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Masa gołego rdzenia (g) | 16,6±1 |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | Losowe wibracje, 5,35 grama, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN417G3 ma zastosowanie w dziedzinie wizji przemysłowej, monitorowania bezpieczeństwa, straży pożarnej i ratownictwa, na zewnątrz, widzenia maszynowego, ADAS itp.
Zalety produktu
- Zróżnicowane portfolio produktów- Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne
- Bogata różnorodność produktów- Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach
- Znakomita wydajność- Wyraźne obrazowanie, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych
- Łatwa integracja- Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań
Często zadawane pytania
Czy kamery termowizyjne mogą wykryć przez szybę?
Możesz być zaskoczony, gdy dowiesz się, że kamery termowizyjne często nie wykrywają obiektów przez szkło.
Z fizycznego punktu widzenia trudno jest wyjaśnić techniczne przyczyny tego problemu, ale jego zasada jest bardzo prosta. Zasadniczo światło widzialne przechodzi przez szkło, ale szkło działa jak lustro dla fal podczerwonych (dlatego soczewki kamer termowizyjnych są często wykonane z selenku germanu lub cynku, a nie ze szkła).
Jeśli skierujesz kamerę termowizyjną na okno, na ekranie nie będzie wyraźnie widać obrazu po drugiej stronie, najprawdopodobniej zobaczysz rozmycie i prawdopodobnie będzie to niewyraźne odbicie trzymanego obiektywu.
Ale to nie jest absolutne, niektóre częstotliwości podczerwieni mogą przechodzić przez szkło, a niektóre typy i konfiguracje szkła pozwalają na przenikanie światła podczerwonego o różnym stopniu. Na przykład przednie szyby samochodowe dają lepsze rezultaty niż standardowe szyby do użytku domowego.
