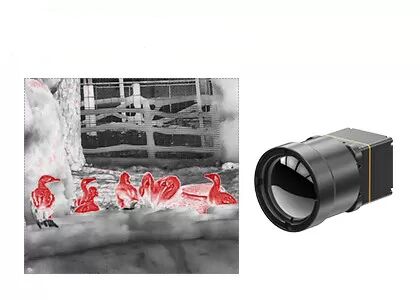

3-osiowy rdzeń kamery termowizyjnej LWIR o zakresie widmowym 8 ~ 14 μM dla robotów

Niezimny moduł termowizyjny LWIR 640x512 12μm z obiektywem 25mm do zastosowań zewnętrznych

Moduł termiczny TWIN612 to nowy produkt opracowany przez SensorMicro. Integruje on niechłodzony detektor podczerwieni w ceramicznej obudowie o rozdzielczości 640×512/12µm. Dzięki typowemu NETD＜40mk, moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.

Z zakresem pomiaru temperatury od -20℃ do 150℃/0℃ do 550℃, dokładnością ±2℃ lub ±2% i częstotliwością odświeżania do 30 Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.

Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i niskiego zużycia energii wynoszącego zaledwie 0,8 W. Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury, moduł termiczny TWIN612 prezentuje bardziej stabilne obrazy i dokładną temperaturę.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania detektorów podczerwieni. W porównaniu z pakowaniem metalowym, objętość i waga zapakowanego detektora zostaną znacznie zmniejszone. W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.

- Mini rozmiar: 25,4 mm×25,4 mm×35 mm
- Niska waga: 25g
- Typowy NETD<40mk
- Ostry, wyraźny obraz termiczny
- Typowe zużycie energii tak niskie jak 0,8W


Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitoringu bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, gaszenia pożarów i ratownictwa


1. Zasięg DRI

Jest to sposób pomiaru odległości, z której detektor podczerwieni może wytworzyć obraz określonego celu i można go podzielić na zasięg detekcji, zasięg rozpoznawania, zasięg identyfikacji.

D (Detekcja): zdolność do odróżnienia obiektu od tła
R (Rozpoznawanie): zdolność do klasyfikowania klasy obiektu (zwierzę, człowiek, pojazd, łódź …)
I (Identyfikacja): zdolność do szczegółowego opisania obiektu (mężczyzna w kapeluszu, jeleń, Jeep …)

Zgodnie z kryteriami Johnsona, gdy prawdopodobieństwo widoczności szczegółów celu w odległości DRI wynosi 50%, minimalna liczba par linii celu wynosi 1:3:6 (lub 1:4:8), a odpowiadająca im minimalna liczba pikseli wynosi 2:6:12 (lub 2:8:16).

Zakładając, że średnica celu wynosi H, ogniskowa f, rozmiar piksela d, a liczba par linii n, wówczas odległość widzenia L=H×f/(2n×d)
