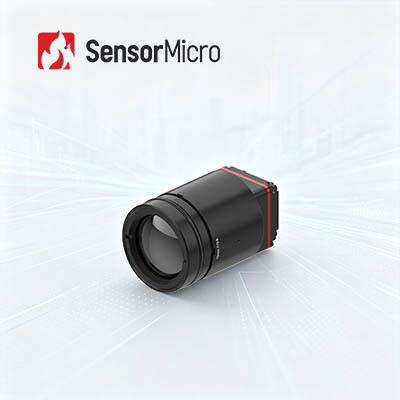

LWIR Thermal Imaging Camera Core z rozdzielczością 1280x1024 8μm Pixel Pitch i częstotliwością obrazu 25Hz/30Hz
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL1208 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Zużycie energii | 1 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 8μm |
| NETD | ≤30mK | Liczba klatek na sekundę | 25 Hz/30 Hz |
| Podkreślić | Rdzeń kamery termowizyjnej ADAS,rdzeń kamery termowizyjnej 30 Hz,rdzeń kamery termowizyjnej 0 |
||
opis produktu
Rdzeń kamery termowizyjnej LWIR z częstotliwością odświeżania 25 Hz/30 Hz dla ADAS
Moduł termowizyjny LWIR z detektorami podczerwieni 640x512 12 μm do użytku na zewnątrz
Przegląd produktu
Rdzeń megapikselowej kamery na podczerwień iTL1208 o rozdzielczości 8 μm równoważy ekstremalną miniaturyzację i stabilną wydajność w trudnych warunkach. Ten moduł termiczny charakteryzuje się zwartą konstrukcją, lekką konstrukcją i zużyciem energii na poziomie zaledwie 1 W. Jego ultralekka waga 35,7 g i zwarta sześcienna konstrukcja zapobiegają awariom konstrukcyjnym instalacji na podatnym na wibracje sprzęcie mobilnym i podręcznym.
Wysokiej jakości detektor podczerwieni 8 μm utrzymuje stałą czułość detekcji termicznej ≤30 mK w zmiennych temperaturach otoczenia, a wbudowane algorytmy optymalizacji obrazu eliminują zamglenie, szum i zniekształcenia obrazu przy słabym oświetleniu. Dzięki trwałym, uniwersalnym interfejsom i możliwości adaptacji do wielu obiektywów, ten rdzeń kamery działa niezawodnie podczas monitorowania obwodu na zewnątrz, przeprowadzania na miejscu testów przemysłowych w wysokich temperaturach oraz misji ratunkowych przy słabej widoczności i katastrof w trudnych warunkach terenowych.
Ulepszone algorytmy obrazu i funkcja pomiaru temperatury umożliwiają modułowi termicznemu iTL1208 prezentowanie wyjątkowo wyraźnych obrazów termicznych.
Główne cechy
- Ekstremalnie lekka konstrukcja- Kompaktowy rozmiar 22,6×22,6×34,5 mm i waga 35,7 g (łącznie z obiektywem 12 mm), charakteryzujący się jednym z najwyższych poziomów integracji w swojej klasie
- Wysoka czułość, precyzyjne wykrywanie- Bardzo mały rozmiar piksela 8μm i rozdzielczość 1280×1024, zapewniający drobne szczegóły i wyraźne obrazy przy typowym NETD ≤ 30mK dla niezawodnego wykrywania subtelnych różnic temperatur
- Uproszczony rozwój, szybka integracja- Dostępnych jest wiele opcji soczewek optycznych, aby spełnić różnorodne wymagania aplikacji, obsługuje interfejs wyjściowy obrazu MIPI CSI, wyjście danych obrazu RAW i YUV ze sterowaniem przez port szeregowy/I2C
Specyfikacje produktu
| Model | iTL1208 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 8μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30mK |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30 Hz |
| Czas uruchomienia | ≤6s |
| Wideo cyfrowe | RAW/YUV |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie komputerowe | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | Interfejs 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfejs komunikacyjny | TTL-232/I2C |
| Cyfrowy interfejs wideo | MIPI-CSI |
| Napięcie zasilania | 4,5-5,5 V |
| Typowe zużycie energii | 1 W |
| Mechaniczny | |
| Rozmiar (łącznie z obiektywem) | Z obiektywem 5 mm: 22,6 mm × 22,6 mm × 50 mm (zewnętrzna średnica obiektywu Φ37 mm) Z obiektywem 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (zewnętrzna średnica obiektywu Φ33 mm) Z obiektywem 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (zewnętrzna średnica obiektywu Φ26,6 mm) Z obiektywem 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (zewnętrzna średnica obiektywu Φ27 mm) Z obiektywem 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (zewnętrzna średnica obiektywu Φ33 mm) Z obiektywem 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (zewnętrzna średnica obiektywu Φ43,2 mm) |
| Waga (łącznie z obiektywem) | 85,5±4,5 g (z obiektywem 5 mm) 70,5±3,6 g (z obiektywem 10 mm) 35,7 ± 2 g (z obiektywem 12 mm) 40,7 ± 2,1 g (z obiektywem 17 mm) 71,0±3,6 g (z obiektywem 25 mm) 110±5,5 g (z obiektywem 35 mm) |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | Stała ostrość atermiczna: 5/10/12/17/25/35 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL1208 może być szeroko stosowany w gaszeniu pożarów lasów, utrzymaniu zasilania, inspekcjach fotowoltaicznych, monitorowaniu bezpieczeństwa, urządzeniach do noszenia, urządzeniach przenośnych i nie tylko.
Nasze zalety
- Wysoka czułość i doskonała wydajność dzięki wiodącej na świecie technologii w branży podczerwieni
- Dostępne różne detektory podczerwieni, w tym zarówno niechłodzone, jak i chłodzone detektory IR, w różnych formatach i rozmiarach pikseli
- Produkcja seryjna zapewniająca szybką dostawę dzięki trzem liniom produkcyjnym i rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. NETD
NETD (różnica temperatury równoważna szumowi) to różnica temperatur między celem a tłem, gdy stosunek sygnału wyjściowego do szumu detektora jest równy 1. Mierzy czułość detektorów podczerwieni.
Im mniejszy NETD ma detektor podczerwieni, tym wyższą czułość termiczną i lepszą jakość obrazu zapewnia. Mniejsze różnice temperatur między celem a tłem wymagają detektorów o wyższej czułości termicznej.
2. Liczba klatek na sekundę
Liczba klatek na sekundę odnosi się do liczby klatek na sekundę pełnego obrazu generowanego przez moduł podczerwieni. W przypadku celów poruszających się z dużą prędkością lub szybko zmieniających się temperatur należy wybierać moduły termiczne o większej liczbie klatek na sekundę, aby zachować dokładność pomiaru i skuteczność obserwacji.
