Moduł termowizyjny LWIR z detektorami podczerwieni 640x512 12μM na zewnątrz
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Zewnętrzny moduł termowizyjny LWIR,detektory Moduł termowizyjny LWIR,moduł termiczny detektorów 640x512 |

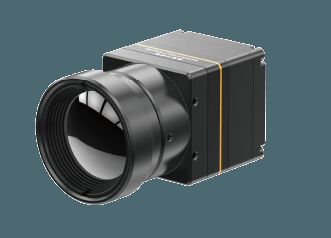

Moduł termowizyjny LWIR z detektorami podczerwieni 640x512 12μM na zewnątrz
Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Integruje niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Przy typowym NETD <40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termowizyjny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas rozruchu | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10℃~50℃ |
Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃ |
Dokładność pomiaru temperatury | Większy z ±2 ℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40℃~+70℃ |
Temperatura przechowywania | -45℃~+85℃ |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13 mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Krótkofalowa podczerwień vs.Podczerwień o średniej i długiej fali
Krótkofalowa podczerwień bardziej przypomina wzmocnione widzenie, a jej obraz jest bardzo podobny do tego, który widzi ludzkie oko.Ma to duże zalety w wielu zastosowaniach, takich jak rozpoznawanie ważnych cech celów morskich, takich jak nazwy statków, czy rozpoznawanie twarzy w aplikacjach do monitorowania bezpieczeństwa.Ponadto krótkofalowe obrazowanie w podczerwieni ma główną zaletę, której nie ma technologia termowizyjna w podczerwieni, to znaczy może obrazować przez przednią szybę.
Natomiast do termowizyjnego obrazowania długofalowego i średniofalowego w podczerwieni wykorzystują promieniowanie cieplne emitowane przez samą scenę w temperaturze pokojowej.Jest to rodzaj pasywnego obrazowania, bez światła słonecznego, światła i innych zewnętrznych źródeł światła, i ma cechy dobrego ukrycia.Ponadto obrazowanie różnicy temperatur między celem a otaczającym środowiskiem ma wysoki kontrast, dużą odległość działania i pewną zdolność penetracji drzew i trawy, dzięki czemu łatwo jest znaleźć gorące cele.Dlatego jest szeroko stosowany w ochronie obwodowej, alarmie włamaniowym, polowaniu, na zewnątrz i innych dziedzinach.
