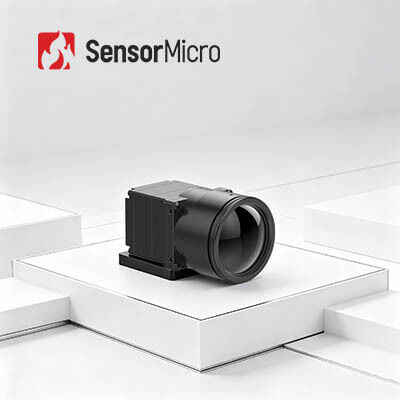

Moduł kamery termowizyjnej 1280x1024 Rozdzielczość 12µm Rozmiar piksela Materiał wrażliwy VOx Nieschłodzony moduł kamery na podczerwień

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024/12μm Typowy NETD ≤40 mK/F1,0/25 ℃
Zakres widmowy 8 ~ 14μm Typowy pobór mocy 1,0 W
Napięcie zasilania 4,5 ~ 5,5 V Interfejs komunikacyjny TTL-232
Podkreślić

Moduł obrazowania na podczerwień 1280x1024

,

rdzeń kamery termowizyjnej HD

,

rdzeń kamery termowizyjnej HD 1280x1024
Zostaw wiadomość
opis produktu
Ulepszona przejrzystość i precyzja, rdzeń kamery termowizyjnej HD 1280x1024
Przegląd produktu

COIN1212 to jeden z niechłodzonych modułów kamery na podczerwień z serii COIN opracowanych przez SensorMicro. Oparty na niechłodzonym detektorze podczerwieni o rozdzielczości 1280x1024/12 µm z profesjonalnym obwodem przetwarzania sygnału i platformą przetwarzania obrazu, ten moduł termowizyjny obsługuje powszechnie stosowane szeregowe protokoły komunikacyjne i oferuje różne interfejsy wyjściowe wideo z pełną gamą opcji obiektywów optycznych.

Zdolny do szybkiego wykrywania punktów gorących i dostarczania wyraźnych obrazów termowizyjnych, znacznie usprawnia wtórny rozwój, czyniąc go kompleksowym rozwiązaniem do integracji termowizyjnej dla zastosowań w monitorowaniu kluczowej infrastruktury, zaawansowanej produkcji, inteligentnym transporcie, badaniach naukowych i innych zaawansowanych zastosowaniach termowizyjnych.

Główne cechy
  • Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie
    Rozdzielczość megapixelowa 1280×1024/12 µm umożliwia szerokie pole widzenia i obrazowanie HD na duże odległości. Wyraźnie rejestruje drobne szczegóły obiektu podczas obserwacji z bliskiej odległości.
  • Pełna funkcjonalność i opłacalność
    Zbudowany z wiodącego w branży, wielkoformatowego, niechłodzonego detektora podczerwieni. Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy przejrzystości obrazu i jakości wizualnej.
  • Szybka integracja, przyspieszony rozwój
    Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120. Wyjścia danych obrazu RAW/YUV z kontrolą portu szeregowego.
Specyfikacje produktu
Model COIN1212
Wskaźniki detektora podczerwieni Materiał czuły: VOx
Rozdzielczość: 1280×1024
Rozmiar piksela: 12 µm
Odpowiedź spektralna: 8 µm ~ 14 µm
Typowy NETD: ≤40mK/F1.0/25℃
Przetwarzanie obrazu Cyfrowa liczba klatek na sekundę: 30 Hz
Czas uruchomienia: 6 s
Cyfrowe wideo: RAW/YUV422
Algorytm obrazu: Korekcja nierównomierności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE)
Wyświetlanie obrazu: 10 typów (biały gorący/lawowy/żelazna czerwień/gorące żelazo/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący)
Oprogramowanie PC Oprogramowanie ICC: Sterowanie modułem i wyświetlanie wideo
Elektryczne Standardowy interfejs zewnętrzny: 50pin: DF40C-50DP-0.4V(51), (HRS, męski)
Płyta rozszerzeń: USB3.0
Interfejs komunikacyjny: TTL-232
Interfejs wideo cyfrowego: DVP16/BT.1120/MIPI
Napięcie zasilania: 4,5~5,5 V
Typowe zużycie energii: 1,0 W
Mechaniczne Rozmiar rdzenia gołego: 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Waga rdzenia gołego: 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Adaptacja środowiskowa Temperatura pracy: -40℃~+70℃
Temperatura przechowywania: -45℃~+85℃
Wilgotność: 5%~95%, bez kondensacji
Wibracje: 5,35 grms, losowe wibracje, 3 osie
Uderzenie: półsinusoida, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków
Certyfikacja ROHS2.0/REACH
Obiektyw optyczny Obiektyw optyczny: stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Poziom ochrony: IP67 (obiektyw przedni)
Zastosowania przemysłowe

Moduł termowizyjny COIN1212 jest szeroko stosowany w monitorowaniu kluczowej infrastruktury, zaawansowanej produkcji, inspekcji przemysłowej, badaniach naukowych i innych zaawansowanych zastosowaniach termowizyjnych.

Nasza linia produktów
  • Wysoka czułość i doskonała wydajność dzięki wiodącej na świecie technologii w branży podczerwieni
  • Dostępne różne detektory podczerwieni, w tym detektory IR niechłodzone i chłodzone w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy dzięki trzem liniom produkcyjnym i rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Jak działa moduł termowizyjny?

Moduł termowizyjny zazwyczaj działa w następujący sposób:

  1. Detekcja podczerwieni: Moduł termowizyjny zawiera detektor podczerwieni, który wykrywa promieniowanie elektromagniczne w zakresie podczerwieni.
  2. Optyka: Promieniowanie podczerwone jest ogniskowane na detektorze za pomocą systemu optycznego, który może zawierać soczewkę lub układ luster.
  3. Wzmocnienie sygnału: Wykryty sygnał jest wzmacniany i digitalizowany przez elektronikę wewnątrz modułu termowizyjnego.
  4. Przetwarzanie obrazu: Zdigitalizowany sygnał jest przetwarzany w celu uzyskania obrazu termowizyjnego, obejmującego redukcję szumów, poprawę kontrastu i mapowanie kolorów. Mogą być zawarte dodatkowe funkcje, takie jak pomiar temperatury.
  5. Wyświetlanie: Obraz termowizyjny jest wyświetlany na ekranie, albo wewnątrz modułu termowizyjnego, albo na urządzeniu zewnętrznym.
