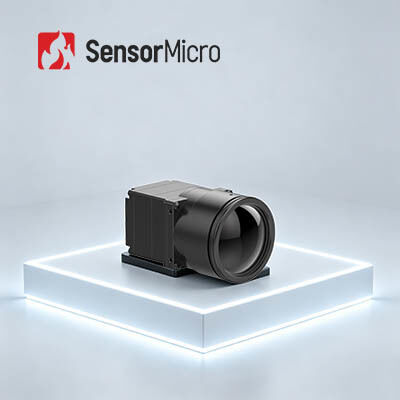

COIN1212 Moduł podczerwieni niechłodzony o rozdzielczości 1280x1024 i rozmiarze piksela 12 µm do pracy w każdych warunkach pogodowych

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024/12μm Typowy NETD ≤40 mK/F1,0/25 ℃
Zakres widmowy 8 ~ 14μm Cyfrowa liczba klatek na sekundę 30 Hz
Napięcie zasilania 4,5 ~ 5,5 V Typowy pobór mocy 1,0 W
Podkreślić

Niechłodzony moduł podczerwieni 1280x1024

,

niechłodzony moduł podczerwieni o wysokiej stabilności

,

moduł kamery termowizyjnej PLUG1212
Zostaw wiadomość
opis produktu
COIN1212 Wysokostabilny moduł termowizyjny 1280x1024/12 µm do pracy w każdych warunkach pogodowych
Przegląd produktu

Rdzeń kamery termowizyjnej COIN1212 wykorzystuje niechłodzony detektor termowizyjny o rozdzielczości megapixelowej 1280×1024@12 µm. Wbudowane zaawansowane algorytmy przetwarzania sygnału i obrazowania, obsługuje główne protokoły szeregowe, wiele wyjść wideo i pełną gamę opcji obiektywów. Szybkie wykrywanie hotspotów i ostre obrazy termowizyjne ułatwiają rozwój wtórny, co czyni go idealnym do monitorowania infrastruktury, produkcji wysokiej klasy, inteligentnego ruchu drogowego i projektów termowizyjnych klasy badawczej.

Główne cechy
  • Obrazowanie wysokiej rozdzielczości, precyzyjne wykrywanie: Rozdzielczość megapixelowa 1280×1024/12 µm umożliwia obrazowanie HD w szerokim polu widzenia i na duże odległości. Uchwycenie drobnych szczegółów celu podczas obserwacji z bliskiej odległości.
  • Pełna funkcjonalność i opłacalność: Zbudowany z wiodącego w branży, wielkoformatowego, niechłodzonego detektora termowizyjnego. Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy przejrzystości obrazu i jakości wizualnej.
  • Szybka integracja, przyspieszony rozwój: Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120. Wyjścia danych obrazu RAW/YUV z kontrolą portu szeregowego.
Specyfikacje produktu
Model COIN1212
Wskaźniki detektora IR
Materiał czuły VOx
Rozdzielczość 1280×1024
Rozmiar piksela 12 µm
Odpowiedź spektralna 8 µm ~ 14 µm
Typowy NETD ≤40mK/F1.0/25℃
Przetwarzanie obrazu
Częstotliwość klatek cyfrowych 30 Hz
Czas uruchomienia 6 s
Wideo analogowe /
Wideo cyfrowe RAW/YUV422
Algorytm obrazowania Korekcja nierównomierności (NUC)
Redukcja szumów 3D (3DNR)
Redukcja szumów 2D (DNS)
Kompresja zakresu dynamicznego (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlanie obrazu 10 typów (biały gorący/lawowy/czerwony żelazny/gorące żelazo/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący)
Oprogramowanie PC
Oprogramowanie ICC Sterowanie modułem i wyświetlanie wideo
Elektryczne
Standardowy interfejs zewnętrzny 50-pin: DF40C-50DP-0.4V(51), (HRS, męski)
Płyta rozszerzeń USB3.0
Interfejs komunikacyjny TTL-232
Interfejs wideo cyfrowego DVP16/BT.1120/MIPI
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 1.0W
Mechaniczne
Rozmiar rdzenia gołego (mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Waga rdzenia gołego (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Adaptacja środowiskowa
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -45℃~+85℃
Wilgotność 5%~95%, bez kondensacji
Wibracje 5.35grms, losowe wibracje, 3 osie
Uderzenie Półsinusoida, 40g/11ms, kierunek uderzenia 3 osie, 6 kierunków
Certyfikacja ROHS2.0/REACH
Obiektyw optyczny
Obiektyw optyczny Stała ostrość atermiczna: 14mm/19mm/25mm/35mm/50mm/100mm
Poziom ochrony IP67 (obiektyw przedni)
Zastosowania przemysłowe

Moduł termowizyjny COIN1212 jest szeroko stosowany w monitorowaniu kluczowej infrastruktury, produkcji wysokiej klasy, inspekcji przemysłowej, badaniach naukowych i powiązanych dziedzinach.

Nasze atuty
  • Zróżnicowany portfel produktów
  • Głęboka wiedza techniczna
  • Rygorystyczne walidacje niezawodności zapewniające jakość
  • Koncentracja na innowacjach i praktycznym wdrażaniu w zakresie detekcji podczerwieni
  • Profesjonalne wsparcie techniczne i usługi wspólnego rozwoju
Często zadawane pytania
Jak działa detektor podczerwieni?

Detektory podczerwieni działają poprzez wykrywanie promieniowania elektromagnetycznego w zakresie podczerwieni. Dokładny mechanizm detekcji różni się w zależności od typu detektora podczerwieni.

Detektory termiczne działają poprzez pomiar zmiany temperatury spowodowanej absorpcją promieniowania podczerwonego. Na przykład, mikrobolometry składają się z matrycy maleńkich elementów oporowych, które są wrażliwe na ciepło. Gdy promieniowanie podczerwone jest absorbowane przez detektor, powoduje to wzrost temperatury elementu oporowego, co prowadzi do zmiany oporu elektrycznego, który można wykryć i przekształcić w obraz.

Detektory fotonowe natomiast działają poprzez konwersję fotonów z promieniowania podczerwonego na sygnały elektryczne. Dwa powszechne typy detektorów fotonowych to detektory fotowoltaiczne i fotoprzewodniki. Detektory fotowoltaiczne generują napięcie po absorpcji fotonów podczerwonych, podczas gdy fotoprzewodniki zwiększają swoją przewodność po absorpcji fotonów.

Detektory podczerwieni mogą również wykorzystywać inne mechanizmy detekcji, takie jak piroelektryczność, gdzie zmiany temperatury wywołują ładunek w materiale, lub efekty termoelektryczne, gdzie różnica temperatur między dwoma materiałami generuje napięcie.

Sygnał wyjściowy z detektora podczerwieni może być przetwarzany i wyświetlany jako obraz, który może być wykorzystywany do różnych celów, takich jak obrazowanie termowizyjne w zastosowaniach medycznych lub przemysłowych, zdalne monitorowanie środowiska i skanowanie termiczne w systemach bezpieczeństwa.
