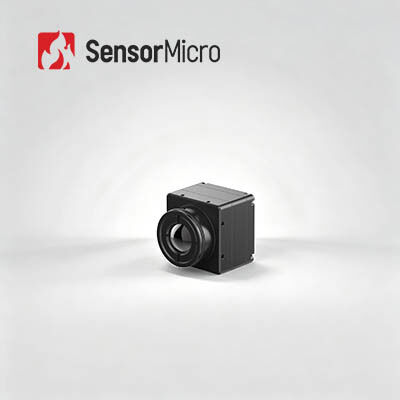

Moduł obrazowania termicznego radiometrycznego LWIR niechłodzony 640x512/12μm o niskim zużyciu energii 0,65 W
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612RG2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,65 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| NETD | ≤25mK/F1,0/25℃ | Liczba klatek na sekundę | 25 Hz/30 Hz |
| Podkreślić | Niemodulowany moduł termowizyjny LWIR 640x512,Moduł termowizyjny z detektorem 12um,Moduł termowizyjny z detektorem LWIR |
||
opis produktu
LWIR Niechłodzony radiometryczny moduł termowizyjny 640x512 12µm do termografii
Przegląd produktu
COIN612RG2 to kompaktowy rdzeń kamery do pomiaru temperatury na podczerwień o małej mocy, zbudowany z detektora podczerwieni ApexCore 640*512/12μm. Charakteryzujący się wysoką czułością obrazowania (NETD≤25mK) i precyzyjnym pomiarem temperatury ±2°C/±2%, obsługuje dwa zakresy temperatur od -20°C do 150°C i 100°C do 550°C z możliwością dostosowania rozszerzenia. Lekki i zminiaturyzowany (25,4*25,4*15,7mm, 15±1g, pobór mocy ≤0,65W) oferuje wiele metod przesyłania obrazu i kompatybilne soczewki optyczne. Łatwy w opracowywaniu wtórnym i integracji systemów, doskonale pasuje do termografii przemysłowej, kontroli procesów i scenariuszy inteligentnej produkcji.
Główne cechy
- Wszechstronna funkcjonalność, opłacalna konstrukcja:Opracowany przy użyciu detektora podczerwieni ApexCore na poziomie płytki z NETD≤25mK; łączy szeroko stosowany FPA z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu; dokładność pomiaru temperatury do ±2°C lub ±2%, obsługujące zakresy od -20°C do 150°C i 100℃ do 550°C, z możliwością dostosowania rozszerzeń
- Kompaktowy i lekki, wysoka wydajność przy małej mocy:Wymiary: 25,4*25,4*15,7mm; Waga: 15±1g; Pobór mocy: ≤0,65 W
- Wiele konfiguracji, szybka integracja:Opcjonalne soczewki optyczne spełniające różnorodne wymagania aplikacji; obsługuje interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656; Wyjście danych obrazu RAW/YUV/TMP z kontrolą portu szeregowego
Specyfikacje produktu
| Model | COIN612RG2 |
|---|---|
| Wskaźniki detektorów podczerwieni |
Wrażliwy materiał:Vox Rezolucja:640*512 Rozmiar piksela:12μm Odpowiedź widmowa:8μm ~ 14μm Typowy NETD:≤25mK/F1,0/25℃ |
| Przetwarzanie obrazu |
Cyfrowa liczba klatek na sekundę:25/30 Hz Czas uruchomienia:6s Wideo analogowe:PAL/NTSC Wideo cyfrowe:RAW/YUV422/TMP Algorytm obrazu:Korekcja niejednorodności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE) Wyświetlanie obrazu:10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | Oprogramowanie ICC:Sterowanie modułem i wyświetlanie wideo |
| Elektryczny |
Standardowy interfejs zewnętrzny:50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) Karta rozszerzeń USB:USB3.0/USB2.0/VPC/USB2.0 i VPC Interfejs komunikacyjny:TTL-232/USB2.0 Cyfrowy interfejs wideo:DVP8/DVP16/USB2.0/BT.656/LVDS Napięcie zasilania:4,5 ~ 5,5 V Typowy pobór mocy:0,65 W |
| Pomiar temperatury |
Temperatura pracy:-10 ℃ ~ + 50 ℃ Zakres pomiaru temperatury:-20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃; Wsparcie dostosowywania i rozbudowy Dokładność pomiaru temperatury:±2°C lub ±2% (w zależności od tego, która wartość jest większa) Częściowy pomiar temperatury:Obsługuje maksymalną, minimalną i średnią wartość wyjściową obszarów pomiaru temperatury SDK:Android/Windows/Linux; Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
| Mechaniczny |
Rozmiar gołego rdzenia (mm):25,4*25,4*15,7mm Masa gołego rdzenia (g):15±1g |
| Możliwość dostosowania do środowiska |
Temperatura pracy:-40 ℃ ~ + 70 ℃ Temperatura przechowywania:-45 ℃ ~ + 85 ℃ Wilgotność:5%~95%, bez kondensacji Wibracja:5,35 grama, losowe wibracje, 3-osiowe Uderzenie:Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków Orzecznictwo:ROHS2.0/REACH |
| Soczewka optyczna |
Soczewka optyczna:Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Poziom ochrony:IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN612RG2 ma zastosowanie w dziedzinie termografii, wizji przemysłowej, straży pożarnej i ratownictwa, nadzoru bezpieczeństwa, obserwacji zewnętrznych, widzenia maszynowego, elektroniki użytkowej itp.
Nasze zalety
- Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne
- Bogata różnorodność produktów:Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach
- Znakomita wydajność:Wyraźne obrazowanie, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność — zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych
- Łatwa integracja:Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań
Często zadawane pytania
1. Jaka jest różnica między obrazowaniem w podczerwieni a obrazowaniem termowizyjnym?
Podczerwień odnosi się do zakresu promieniowania elektromagnetycznego wykraczającego poza światło widzialne, natomiast obrazowanie termowizyjne to technologia wykorzystująca promieniowanie podczerwone do wychwytywania zmian temperatury obiektów i tworzenia wizualnych reprezentacji ich wzorców cieplnych. Krótko mówiąc, obrazowanie termowizyjne jest jednym z zastosowań technologii podczerwieni.
2. Czy podczerwień może wykryć ukryte obiekty?
Technologia podczerwieni może czasami wykrywać ukryte obiekty poprzez wykrywanie różnic temperatury między obiektem a jego otoczeniem. Kamery na podczerwień można na przykład wykorzystać do lokalizowania ukrytych źródeł ciepła, takich jak żywe organizmy lub przegrzewające się elementy elektryczne, które mogą być niewidoczne dla ludzkiego oka.
3. Jak dokładny jest pomiar temperatury w podczerwieni?
Pomiar temperatury w podczerwieni może zapewnić dość dokładne wyniki, jeśli jest prawidłowo stosowany. Jednakże na dokładność mogą mieć wpływ takie czynniki, jak odległość, emisyjność (właściwości powierzchni mierzonego obiektu), warunki środowiskowe oraz jakość używanego termometru na podczerwień lub kamery.
