Moduł kamery termowizyjnej LWIR z zakresem pomiaru temperatury -20 ℃ ~ 150 ℃/0 ~ 550 ℃
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Moduł kamery termowizyjnej LWIR do gaszenia pożarów,moduł kamery termowizyjnej 0,8 W |

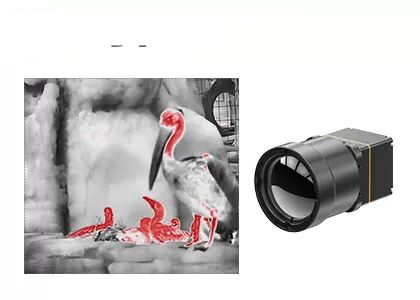

Moduł kamery termowizyjnej LWIR z zakresem pomiaru temperatury -20℃~150℃/0~550℃
Moduł termiczny TWIN612 to nowy produkt opracowany przez Global Sensor Technology.Zawiera niechłodzony detektor podczerwieni o wymiarach 640×512/12µm w obudowie ceramicznej.Przy typowym NETD<40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30 Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania z użyciem detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.Dzięki temu moduł termiczny TWIN612 można zastosować w branżach, które mają rygorystyczne wymagania dotyczące rozmiaru, wagi i zużycia energii.
- Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
- Lekka waga: 25g
- Typowy NETD<40mk
- Ostre i wyraźne obrazowanie termowizyjne
- Typowy pobór mocy zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas uruchomienia | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 cali (biały gorący/lawa/żelazny łuk/woda/gorące żelazo/medyczny/arktyczny/tęcza1/tęcza2/czerwony gorący/czarny gorący) |
Algorytm obrazu | NUC/3D/2D/DRC/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Dokładność pomiaru temperatury | Większa z ±2℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Możliwość dostosowania do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
Wilgotność | 5%~95%, bez kondensacji |
Wibracja | 5,35 grama, 3 osie |
Zaszokować | Pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczny: 13 mm |
Moduł termowizyjny TWIN612/R ma zastosowanie w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Czy kamery termowizyjne widzą przez ściany lub inne stałe obiekty?
Nie, kamery termowizyjne nie widzą przez ściany ani ciała stałe.Wykrywają i mierzą promieniowanie podczerwone emitowane lub odbijane przez obiekty w ich polu widzenia.Jednakże niektóre materiały, takie jak szkło, przepuszczają promieniowanie podczerwone, więc kamery termowizyjne mogą „widzieć” przez te przezroczyste materiały.
2. Czym są chłodzone i niechłodzone moduły termiczne?
Chłodzone i niechłodzone moduły termiczne to rodzaje systemów obrazowania w podczerwieni (IR) stosowanych do wychwytywania i analizowania promieniowania cieplnego.Są powszechnie stosowane w zastosowaniach takich jak nadzór, gaszenie pożarów, inspekcje przemysłowe
3. Jaka jest różnica pomiędzy modułami termicznymi chłodzonymi i niechłodzonymi?
Główna różnica polega na rodzaju zastosowanej technologii czujnika.Chłodzone moduły termiczne zawierają kriogeniczny mechanizm chłodzący, który utrzymuje czujnik w ekstremalnie niskich temperaturach, zwykle poniżej -200 stopni Celsjusza.Chłodzenie to zwiększa czułość i zmniejsza szum czujnika, co skutkuje wyższą jakością obrazu i lepszą wydajnością w zastosowaniach o dużym zasięgu i wysokiej rozdzielczości.Chłodzone moduły termiczne są jednak droższe, większe i wymagają okresowej konserwacji.
Z drugiej strony niechłodzone moduły termiczne wykorzystują czujniki mikrobolometryczne, które działają w temperaturze pokojowej.Czujniki te wykrywają zmiany temperatury i przetwarzają je na sygnały elektryczne, które są następnie przetwarzane w celu utworzenia obrazów termicznych.Niechłodzone moduły termiczne są mniejsze, bardziej kompaktowe, tańsze i nie wymagają konserwacji.Oferują jednak niższą czułość i mogą nie działać tak dobrze w wymagających scenariuszach.
