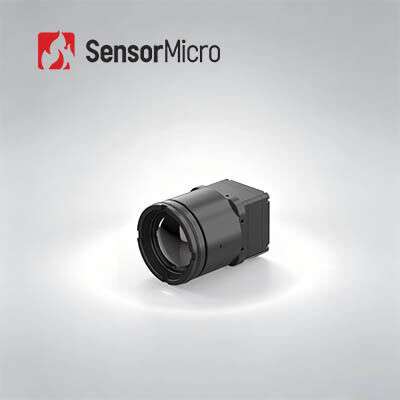

640x512 rozdzielczość 12μm Pixel Pitch Thermal Imaging Module z pomiarem temperatury
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612RG2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,65 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| NETD | ≤25mK/F1,0/25℃ | Liczba klatek na sekundę | 25 Hz/30 Hz |
| Podkreślić | Moduł termowizyjny długofalowy,Moduł termowizyjny z detektorem 12um,Moduł kamery termowizyjnej na podczerwień z detektorem |
||
opis produktu

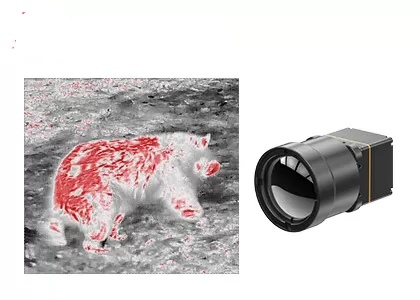

Moduł termowizyjny długofalowy 640x512 12µm z pomiarem temperatury
Przegląd produktu
Rdzeń kamery na podczerwień COIN612RG2 do pomiaru temperatury jest wyposażony w detektor podczerwieni ApexCore 640*512/12μm w kompaktowej konstrukcji o niskim poborze mocy. Dzięki zaawansowanym algorytmom przetwarzania sygnału i pomiaru temperatury zapewnia wykrywanie temperatury w czasie rzeczywistym z dokładnością ±2°C lub ±2%. W pełni kompatybilny ze standardowymi protokołami komunikacji szeregowej, COIN612RG2 obsługuje wiele interfejsów wyjściowych wideo i pełną gamę soczewek optycznych, usprawniając rozwój wtórny. Zapewnia kompleksowe rozwiązanie do pomiaru temperatury w podczerwieni na potrzeby termografii przemysłowej, kontroli procesów i inteligentnej produkcji, umożliwiając użytkownikom efektywne ukończenie wtórnego rozwoju i integrację systemów – od sprzętu po algorytmy.
Główne cechy
- Wszechstronna funkcjonalność, opłacalna konstrukcja
- Opracowano przy użyciu detektora podczerwieni ApexCore na poziomie płytki, o wartości NETD≤25mK
- Łączy szeroko stosowany FPA z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy od -20°C do 150°C i od 100℃ do 550°C, z możliwością dostosowania rozszerzeń
- Kompaktowy i lekki, wysoka wydajność przy małej mocy
- Wymiary: 25,4*25,4*15,7mm
- Waga: 15±1g, pobór mocy: ≤0,65W
- Wiele konfiguracji, szybka integracja
- Opcjonalne soczewki optyczne spełniające różnorodne wymagania aplikacji
- Obsługuje interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
- Wyjście danych obrazu RAW/YUV/TMP z kontrolą portu szeregowego
Specyfikacje produktu
| Model | COIN612RG2 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 640*512 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤25mK/F1,0/25℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | RAW/YUV422/TMP |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Karta rozszerzeń USB | USB3.0/USB2.0/VPC/USB2.0 i VPC |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 0,65 W |
| Pomiar temperatury | |
| Temperatura pracy | -10 ℃ ~ + 50 ℃ |
| Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃; Wsparcie dostosowywania i rozbudowy |
| Dokładność pomiaru temperatury | ±2°C lub ±2% (w zależności od tego, która wartość jest większa) |
| Częściowy pomiar temperatury | Obsługuje maksymalną, minimalną i średnią wartość wyjściową obszarów pomiaru temperatury |
| SDK | Android/Windows/Linux; Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 25,4*25,4*15,7mm |
| Masa gołego rdzenia (g) | 15±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
- Termografia
- Wizja przemysłowa
- Straży Pożarnej i Ratownictwa
- Nadzór bezpieczeństwa
- Obserwacja na świeżym powietrzu
- Widzenie maszynowe
- Elektronika użytkowa
Standardowa usługa
- Pełna dokumentacja:Instrukcje produktów, przewodniki konfiguracji i odniesienia do wyboru. Zacznij bez zgadywania.
- Pomoc w rozwoju i testowaniu:Łatwe zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów.
- Zaawansowany zestaw narzędzi dla programistów:Zestawy SDK, interfejsy API, algorytmy i narzędzia do debugowania umożliwiające głęboką integrację.
- Zdalna pomoc techniczna:Wsparcie 24 godziny na dobę, 7 dni w tygodniu — szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
- Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
Jakie są zalety chłodzonych modułów termicznych?
Chłodzone moduły termiczne oferują kilka zalet, w tym:
- Wyższa czułość:Chłodzone moduły potrafią wykryć mniejsze różnice temperatur, zapewniając lepszą jakość obrazu.
- Dłuższy zasięg:Mogą przechwytywać informacje termiczne na większych odległościach.
- Wyższa rozdzielczość:Chłodzone moduły zazwyczaj oferują większą liczbę pikseli, co skutkuje ostrzejszymi i bardziej szczegółowymi obrazami.
- Zmniejszony hałas:Proces chłodzenia znacznie zmniejsza szum czujnika, co skutkuje wyraźniejszymi obrazami.
- Nadaje się do zaawansowanej analizy:Moduły chłodzone są często wykorzystywane do badań naukowych, teledetekcji i zastosowań specjalistycznych, które wymagają precyzyjnych pomiarów i analiz temperatury.
Jakie są zalety niechłodzonych modułów termicznych?
Niechłodzone moduły termiczne mają swój własny zestaw zalet, w tym:
- Niższy koszt:Moduły niechłodzone są generalnie tańsze niż ich chłodzone odpowiedniki.
- Kompaktowy rozmiar:Są mniejsze i lżejsze, co ułatwia integrację z różnymi systemami.
- Brak konserwacji:Moduły niechłodzone nie wymagają kriogenicznych systemów chłodzenia, co upraszcza wymagania konserwacyjne.
- Natychmiastowe uruchomienie:Można je szybko włączyć i wytwarzać obrazy termowizyjne bez konieczności chłodzenia.
- Efektywność energetyczna:Moduły niechłodzone zużywają mniej energii w porównaniu do modułów chłodzonych.
Jakie są typowe zastosowania chłodzonych i niechłodzonych modułów termicznych?
Chłodzone i niechłodzone moduły termiczne znajdują zastosowanie w różnych dziedzinach, w tym:
- Chłodzone moduły termiczne:Nadzór dalekiego zasięgu, badania naukowe, obrazowanie w wysokiej rozdzielczości itp.
- Niechłodzone moduły termiczne:Osobiste noktowizory, ręczne kamery termowizyjne, bezpieczeństwo samochodowe, inspekcje budowlane, straż pożarna i elektronika użytkowa.
Czy termometry na podczerwień są dokładne w pomiarze temperatury ciała?
Termometry na podczerwień (znane również jako termometry bezdotykowe) umożliwiają szybkie oszacowanie temperatury ciała. Jednakże na ich dokładność mogą mieć wpływ różne czynniki, takie jak odległość od celu, warunki temperatury zewnętrznej i kalibracja urządzenia. Do celów medycznych zaleca się stosowanie termometrów klasy klinicznej, zapewniających precyzyjne pomiary.
