Zoptymalizowany moduł kamery termowizyjnej SWaP-C iLC212 z obiektywem 3,2 mm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 256x192 | Pobór energii | 700 mW |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | ≤65mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Moduł kamery termowizyjnej iLC212,moduł kamery termowizyjnej z obiektywem 3,2 mm |

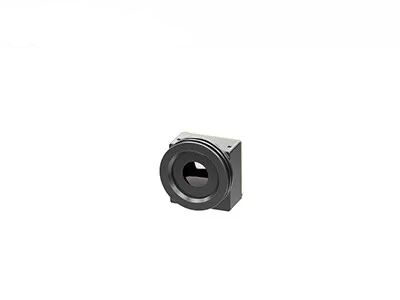

Zoptymalizowany moduł kamery termowizyjnej SWaP-C iLC212 z obiektywem 3,2 mm
Niechłodzony moduł obrazowania w podczerwieni iLC212 zawiera detektor podczerwieni o wymiarach 256 x 192 / 12 μm z układem waflowym (WLP) w płaszczyźnie ogniskowej i może przechwytywać widmo podczerwieni długofalowej (LWIR) w zakresie od 8 do 14 μm.
Zorientowany na w pełni zoptymalizowany SWaP-C, moduł kamery termowizyjnej iLC212 został specjalnie zaprojektowany dla tych klientów, którzy mają surowe wymagania dotyczące rozmiaru, wagi i kosztów w obszarze bezpieczeństwa i nadzoru.Ze względu na swój miniaturowy rozmiar, niewielką wagę i bardzo niską cenę, rdzeń termiczny iLC212 doskonale spełnia niskie wymagania cenowe klientów, skracając czas ich rozwoju i oszczędzając koszty.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych i modułów podczerwieni.Możemy zapewnić naszym klientom różnorodne rozwiązania w zakresie obrazowania termowizyjnego w podczerwieni, które skracają czas opracowania wtórnego i znacznie zmniejszają koszty dla klientów.
- W pełni zoptymalizowana aplikacja SWaP-C
- Nadaje się do różnych kamer termowizyjnych bezpieczeństwa
- Szeroki zakres zastosowań termowizyjnych
- Niskie zużycie energii
Model | iLC212 |
Wydajność detektora podczerwieni | |
Materiał | Niechłodzony tlenek wanadu |
Rezolucja | 256×192 |
Rozmiar piksela | 12μm |
Odpowiedź widmowa | 8μm ~14μm |
NETD | ≤65 mK @ F1,0 @ 25 ℃ @ 50 Hz |
Przetwarzanie obrazu | |
Wideo cyfrowe | RAW/YUV/BT656;Obsługa transmisji wideo USB2.0;Linia parametrów pomocniczych pomiaru temperatury |
Cyfrowa liczba klatek na sekundę | 25 Hz/30 Hz |
Wyświetlanie obrazu | Czarno-gorący/biało-gorący/pseudokolor |
Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów obrazu 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Ulepszenie EE |
Czas uruchomienia | ≤3s |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ + 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ + 150 ℃, obsługa rozszerzenia i dostosowywania zakresu pomiaru temperatury |
Dokładność pomiaru temperatury | ±3℃/±3% (przyjmij większą wartość) @23℃±5℃;Odległość pomiaru temperatury wynosi 1,5 m |
Regionalny pomiar temperatury | Obsługuje dowolny pomiar temperatury obszaru, maksymalną wartość obszaru wyjściowego, wartość minimalną i wartość średnią |
SDK | Wersja dla systemu Windows/Linux, umożliwia analizę strumienia wideo i konwersję szarości na temperaturę |
Interfejs elektryczny | |
Interfejs zewnętrzny | Złącze 30pin_HRS Wejście zasilania Wideo cyfrowe RS232-TTL/USB2.0 GPIO itp. |
Komunikacja | RS232-TTL/USB2.0 |
Komponent rozszerzenia | Zarząd VPC |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
System zasilania | |
Zasilacz | DC 3,3 V ± 0,1 V |
Rozpraszanie mocy | Stan ustalony: 0,70 W/3,3 V przy 23 ± 3 ℃ |
Własność fizyczna | |
Złącza | Model złącza zewnętrznego: DF40C-30DP-0,4 V (51), (HRS-męski) Model złącza współpracującego: DF40C (2.0)-30DS-0.4V (51), (HRS-żeński) |
Rozmiar | 21 mm × 21 mm × 12,8 mm (w tym obiektyw 3,2 mm) |
Waga | 8,9 g ± 0,5 g (łącznie z obiektywem 3,2 mm) |
Możliwość dostosowania do środowiska | |
Operacja Temperatura | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
Wilgotność | 5%~95%, bez kondensacji |
Odporność na uderzenia i wibracje | Uderzenie: pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków Wibracje: 5,35 grama, 3 osie |
Orzecznictwo | ROHS2.0/REACH |
Obiektyw | |
Opcjonalny obiektyw | 3,2 mm/F1,1, HFOV: 55,6 ± 2,8°;Powłoka: AR |
Moduł obrazowania termowizyjnego iLC212 ma zastosowanie w dziedzinie monitorowania bezpieczeństwa, termografii, urządzeń przenośnych, elektroniki pojazdowej, inteligentnego domu, wykrywania żywych stworzeń itp.
1. Czy kamery termowizyjne widzą przez ściany lub inne stałe obiekty?
Nie, kamery termowizyjne nie widzą przez ściany ani ciała stałe.Wykrywają i mierzą promieniowanie podczerwone emitowane lub odbijane przez obiekty w ich polu widzenia.Jednakże niektóre materiały, takie jak szkło, przepuszczają promieniowanie podczerwone, więc kamery termowizyjne mogą „widzieć” przez te przezroczyste materiały.
2. Czym są chłodzone i niechłodzone moduły termiczne?
Chłodzone i niechłodzone moduły termiczne to rodzaje systemów obrazowania w podczerwieni (IR) stosowanych do wychwytywania i analizowania promieniowania cieplnego.Są powszechnie stosowane w zastosowaniach takich jak nadzór, gaszenie pożarów, inspekcje przemysłowe
3. Jaka jest różnica pomiędzy modułami termicznymi chłodzonymi i niechłodzonymi?
Główna różnica polega na rodzaju zastosowanej technologii czujnika.Chłodzone moduły termiczne zawierają kriogeniczny mechanizm chłodzący, który utrzymuje czujnik w ekstremalnie niskich temperaturach, zwykle poniżej -200 stopni Celsjusza.Chłodzenie to zwiększa czułość i zmniejsza szum czujnika, co skutkuje wyższą jakością obrazu i lepszą wydajnością w zastosowaniach o dużym zasięgu i wysokiej rozdzielczości.Chłodzone moduły termiczne są jednak droższe, większe i wymagają okresowej konserwacji.
Z drugiej strony niechłodzone moduły termiczne wykorzystują czujniki mikrobolometryczne, które działają w temperaturze pokojowej.Czujniki te wykrywają zmiany temperatury i przetwarzają je na sygnały elektryczne, które są następnie przetwarzane w celu utworzenia obrazów termicznych.Niechłodzone moduły termiczne są mniejsze, bardziej kompaktowe, tańsze i nie wymagają konserwacji.Oferują jednak niższą czułość i mogą nie działać tak dobrze w wymagających scenariuszach.
