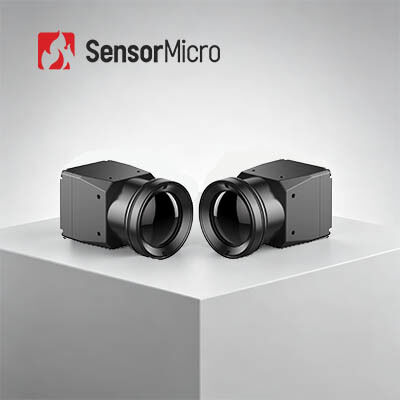

Nieochłodzony LWIR 640x512 12μm Rdzeń kamery bezpieczeństwa do obrazowania termicznego z zakresem widmowym 8-14μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MICO612 |
| Minimalne zamówienie | 1 sztukę |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 12μm | NETD | ＜30 mK |
|---|---|---|---|
| Obiektyw aparatu | Wiele dostępnych | Liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
| Wideo cyfrowe | USB/MIPI | Zakres widmowy | 8 ~ 14μm LW |
| Podkreślić | Rdzeń kamery zabezpieczającej do obrazowania termicznego,Kamera bezpieczeństwa obrazowania termicznego 17uM,640x512 Kamera bezpieczeństwa termicznego |
||
opis produktu
Niechłodzony rdzeń kamery termowizyjnej bezpieczeństwa LWIR 640x512 12μm
Przegląd produktu
Niechłodzony moduł kamery termowizyjnej LWIR 640×512 / 12μm do celów bezpieczeństwa i monitorowania
Ultrakompaktowy rdzeń kamery na podczerwień MICO612 integruje detektor podczerwieni o rozdzielczości głównego nurtu 640 × 512, wiele opcji soczewek optycznych, kartę przetwarzania obrazu i solidną ramę konstrukcyjną. Przesyła analogowe lub cyfrowe wideo do platform zaplecza, zapewniając bezproblemową integrację. Dzięki większej matrycy MICO612 spełnia różnorodne wymagania klientów.
Główne cechy
- Zgodność z głównym nurtem, opłacalność:Wyposażony w samodzielnie opracowany detektor podczerwieni o wymiarach 640 × 512/12 μm na poziomie płytki, zapewniający szerokie zastosowanie. Zintegrowany z dedykowanym chipem ASIC zapewniającym wysoką efektywność energetyczną.
- Zoptymalizowany projekt SWaP:Wymiar przekroju: tylko 22,2 × 22,2 × 27,2 mm (bez obiektywu). Waga: zaledwie 30,3±2g. Niski pobór mocy: 680mW.
- Łatwy rozwój i szybka integracja:Natywne analogowe lub cyfrowe wyjście wideo obsługujące standardy CVBS/USB/MIPI – nie jest wymagana żadna dodatkowa rozbudowa. Łatwy montaż przy minimalnym wysiłku związanym z projektowaniem konstrukcyjnym.
Specyfikacje produktu
| Model | MICO612 |
|---|---|
| Detektor podczerwieni | Wrażliwy materiał:Vox |
| Rezolucja:640×512 | |
| Rozmiar piksela:12µm | |
| NETD:≤30 mK/F1,0/25 ℃ | |
| Odpowiedź widmowa:8 ~ 14μm | |
| Soczewka optyczna | Ostrość/F#:4,8/F1,0 | 9,1 mm/F1,0 | 13 mm/F1,0 |
| Pole widzenia:91°(wys.)×73°(pion.) | 47,7°(wys.)×38,2°(pion.) | 33°(wys.)×26°(pion.) | |
| Zasięg detekcji (8 pikseli):99 m (osoba o wzroście 170 cm) | 360 m (pojazd 4 m × 3 m) | |
| Typ:Naprawiono atermiczną ostrość | Pierwsze uszczelnienie/powłoka soczewki: IP67 | |
| Przetwarzanie obrazu | Wideo analogowe:PAL (domyślnie) / NTSC |
| Wideo cyfrowe:USB/MIPI | |
| Liczba klatek na sekundę:25 Hz/30 Hz/50 Hz | |
| Czas uruchomienia:≤6s | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC |
| Pseudokolor | 11 typów - konfigurowalne |
| Interfejs elektryczny | Standardowy interfejs zewnętrzny:3PIN (A1251-WV-S-3P) | 9PIN (A1251-WV-S-9P) | 26PIN (DF56C-26S-0.3V-51) |
| Interfejs wideo:CVBS | USB | MIPI | |
| Zasilanie:DC: 5 V ~ 24 V | |
| Stałe zużycie energii | ≤680 mW przy 5 V, 23 ± 3 ℃ |
| Mechaniczny | Rozmiar:22,2 mm × 22,2 mm × 27,2 mm (dł. × szer. × wys.) |Waga:30,3 ± 2 g |
| Możliwość dostosowania do środowiska | Temperatura pracy:-40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania:-45 ℃ ~ + 85 ℃ | |
| Wilgotność:5%~95%, bez kondensacji | |
| Wibracja:Losowe wibracje, 5,35 grama, 3-osiowe | |
| Uderzenie:Pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków | |
| Orzecznictwo:RoHS2.0/Zasięg |
Zastosowania przemysłowe
Moduł kamery termowizyjnej MICO612 można zintegrować z kamerami bezpieczeństwa umożliwiającymi monitorowanie temperatury w zastosowaniach z małych i bardzo dużych odległości, w tym z kamerami PTZ, kamerami skrzynkowymi i kamerami szybkoobrotowymi.
Nasze podejście do usług
Przedsprzedaż
Analiza wymagań
Ocena scenariusza
Wybór produktu
Indywidualne rozwiązania
Zastosowanie
Szybka dostawa
Integracja i testowanie systemu
Szkolenie techniczne
Wskazówki dotyczące stosowania
Często zadawane pytania
Jak działa moduł termiczny?
Moduł termiczny działa w następujący sposób:
- Wykrywanie podczerwieni:Moduł termiczny zawiera detektor podczerwieni, który wykrywa promieniowanie elektromagnetyczne w zakresie podczerwieni.
- Optyka:Promieniowanie podczerwone skupia się na detektorze poprzez układ optyczny, który może obejmować soczewkę lub układ luster.
- Wzmocnienie sygnału:Wykryty sygnał jest wzmacniany i digitalizowany przez wewnętrzną elektronikę.
- Przetwarzanie obrazu:Cyfrowy sygnał jest przetwarzany w celu wytworzenia obrazu termicznego, obejmującego redukcję szumów, poprawę kontrastu, mapowanie kolorów i potencjalnie pomiar temperatury.
- Wyświetlacz:Obraz termiczny wyświetlany jest na ekranie wewnątrz modułu lub na urządzeniu zewnętrznym.
Działanie zależy od typu detektora podczerwieni. Detektory niechłodzone wykorzystują efekty termiczne, w ramach których wykrywane są zmiany temperatury wynikające z pochłoniętego promieniowania i przekształcane na sygnały cyfrowe. Chłodzone detektory wykorzystują różne mechanizmy, takie jak efekty fotoelektryczne lub termoelektryczne.
Moduły termiczne służą do różnych zastosowań, w tym do obrazowania termowizyjnego w medycynie, przemyśle i bezpieczeństwie, i są zintegrowane z urządzeniami, takimi jak ręczne kamery termowizyjne, kamery monitorujące i lunety termowizyjne.
