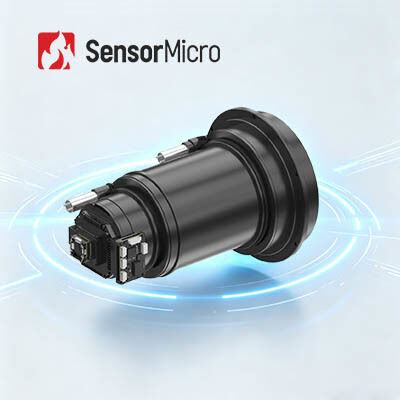

Moduł kamery termicznej VOx z rozdzielczością 1280x1024 i konstrukcją bez migawki do nadzoru wysokiej rozdzielczości

  • VOx Uncooled Thermal Camera Module with 1280x1024 Resolution and Shutterless Design for High-Definition Surveillance
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iSE1212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024/12μm NETD ≤30mK
Zakres widmowy 8 ~ 14μm Cyfrowa liczba klatek na sekundę 25 Hz/30 Hz/50 Hz
Kierunek obrazu Poziomo/pionowo/ukośnie Interfejs komunikacyjny TTL-232/USB
Podkreślić

Kamera na podczerwień 1280x1024 o długich falach

,

rdzeń kamery na podczerwień o długości 12 μm
Zostaw wiadomość
opis produktu
Moduł kamery termowizyjnej VOx Uncooled LWIR 1280x1024/12μm do nadzoru
Przegląd produktu

Ten megapikselowy rdzeń kamery termowizyjnej, wyposażony w detektor z powłoką ceramiczną o wymiarach 1280 × 1024/12 μm, zapewnia doskonałą wydajność przy szerszym polu widzenia, rozszerzonym zakresie wykrywania i większej szczegółowości obrazowania celu w porównaniu do standardowych produktów. Konstrukcja bez migawki eliminuje zacinanie się obrazu i szumy podczas obserwacji.

iSE1212 obsługuje zaawansowane funkcje, w tym algorytmy super rozdzielczości, obraz w obrazie, konfigurowalne menu OSD, tryb uśpienia, zoom elektroniczny i wiele interfejsów wideo. Dzięki różnym opcjom obiektywów ułatwiającym integrację zapewnia wyjątkową wydajność obrazowania w zaawansowanych zastosowaniach podczerwieni.

Kluczowe funkcje
  • Obrazowanie w wysokiej rozdzielczości:Megapikselowe obrazowanie termowizyjne charakteryzujące się płynną pracą bez opóźnień, szerszym polem widzenia, większym pokryciem kątowym i rozszerzonym zasięgiem wykrywania
  • Działanie bez migawki:Nie jest wymagana kalibracja migawki, co eliminuje zacinanie się obrazu i umożliwia cichą pracę, aby uniknąć wykrycia celu
  • Zaawansowana funkcjonalność:Obsługuje algorytmy super rozdzielczości, obraz w obrazie, konfigurowalne menu OSD, tryb uśpienia, kalibrację jednym kliknięciem i kompatybilność z różnymi wyświetlaczami Micro OLED
  • Łatwa integracja:Kompatybilny z szeroką gamą soczewek optycznych i rozszerzonymi komponentami dla elastycznej integracji systemów i rozwoju wtórnego
Dane techniczne
Model iSE1212
Wskaźniki detektorów podczerwieni
Wrażliwy materiał Vox
Rezolucja 1280×1024
Rozmiar piksela 12μm
Odpowiedź widmowa 8μm ~ 14μm
Typowy NETD ≤30mK
Przetwarzanie obrazu
Efektywne piksele 1280×1024
Cyfrowa liczba klatek na sekundę 25 Hz/30 Hz/50 Hz
Czas uruchomienia 7 s
Wideo cyfrowe YUV420/YUV422/RGB888/RAW
Algorytm obrazu NUC/DRC/DNS/DDE/SFFC
Bez migawki Utrzymany
Wyświetlanie obrazu 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Kierunek obrazu Poziomo/pionowo/ukośnie
Zoom cyfrowy 1x/2x/4x/8x
Jasność obrazu Automatyczny/ręczny
Kontrast obrazu Automatyczny/ręczny
Tryb kompensacyjny Podręcznik
Siatka przyrządu Utrzymany
Funkcja systemu
Tryb uśpienia Utrzymany
Ustawienia menu Możliwość dostosowania
Język menu chiński/angielski
Kalibracja offsetu Utrzymany
Klawiatury ≥4 (konfigurowalne funkcje przycisków)
Jazda OLED-em
Obsługa I2C, 16-bitowego/24-bitowego portu równoległego, datavalid i innych sygnałów ekranowych napędu
Napęd bezpośredni Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Obsługuje sygnały wyświetlacza MIPI i może bezpośrednio sterować ekranem IBOE VX039FHP-NH4.
Oprogramowanie komputerowe
Oprogramowanie komputerowe Sterowanie modułem i wyświetlanie wideo
Elektryczny
Standardowy interfejs zewnętrzny 50pin: BP040SB-50-0114-B-R0
Interfejs komunikacyjny TTL-232/USB
Cyfrowy interfejs wideo DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Komponenty rozszerzenia USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Interfejs elektryczny
Napięcie zasilania 2,7 V ~ 5,3 V
Typowy pobór mocy 1,2 W przy 25 Hz przy 23 ± 3 ℃
Mechaniczny/obiektyw
Rozmiar gołego rdzenia (mm) 38×39×28 68×69×30,2
Masa gołego rdzenia (g) 65±3 88,5±3
Soczewka optyczna Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm Stała ostrość atermiczna: 50 mm/100 mm
Zmotoryzowany obiektyw: 75 mm/100 mm/150 mm
Ciągły zoom: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Elementy migawki Fakultatywny
Poziom ochrony IP67 (przednia soczewka)
Możliwość dostosowania do środowiska
Temperatura pracy -40 ℃ ~ + 70 ℃
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Wilgotność 5%~95%, bez kondensacji
Wibracja 5,35 g, losowe wibracje, 3-osiowe
Uderzenie Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy 500g@1ms
Orzecznictwo ROHS2.0/REACH
Zastosowania przemysłowe

Moduł obrazowania w podczerwieni iSE1212 znajduje szerokie zastosowanie w:

  • Wizja przemysłowa
  • Straży Pożarnej i Ratownictwa
  • Nadzór bezpieczeństwa
  • Obserwacja na świeżym powietrzu
  • Widzenie maszynowe
  • Elektronika użytkowa
Technologia rdzenia

Silne możliwości badawczo-rozwojowe:SensorMicro to jedna z pierwszych chińskich firm zajmujących się badaniami nad detektorami podczerwieni chłodzonymi supersiecią typu II (T2SL) na bazie antymonku, pionierska w produkcji masowej i zastosowaniach inżynieryjnych ze sprawdzonymi możliwościami w zakresie badań i rozwoju oraz produkcji wysokiej klasy zaawansowanych urządzeń.

Wiodące osiągnięcia technologiczne:Przewodzi trendowi rozwojowemu technologii SWaP3, wyprzedzając go w wielkoformatowych matrycach, małych pikselach, działaniu w wysokiej temperaturze, miniaturyzacji, wysokiej wydajności i niskim zużyciu energii.

Kompletny łańcuch dostaw:Od projektowania chipów i produkcji chłodnic po procesy pakowania w wysokiej próżni, osiąganie stabilnego łańcucha dostaw, niezawodnej jakości i znacznych korzyści kosztowych dzięki zintegrowanej technologii.

Często zadawane pytania
W jakich branżach można zastosować detektory podczerwieni/rdzenie kamer termowizyjnych?

Nasze moduły kamer termowizyjnych są szeroko stosowane w wielu gałęziach przemysłu, w tym:

  • Termografia: konserwacja zasilania, wizja maszynowa, budownictwo HVAC, metalurgiczna petrochemia, konserwacja predykcyjna, zapobieganie epidemiom
  • Bezpieczeństwo i monitoring: Bezpieczne miasto, Monitoring infrastruktury, Bezpieczeństwo granic, Żegluga morska, Bezpieczeństwo górnicze
  • Gaszenie pożarów i ratownictwo: zapobieganie pożarom lasów, zapobieganie pożarom, poszukiwanie i ratownictwo
  • Ładunek UAV: ​​kontrola sprzętu, egzekwowanie prawa i ratownictwo, zastosowanie w straży pożarnej, obserwacja zwierząt
  • Wizja osobista: wypoczynek na świeżym powietrzu, obserwacja zwierząt, patrol egzekucyjny
  • ADAS: jazda autonomiczna, zaawansowany system asystenta kierowcy, pojazdy specjalne
  • AIoT: inteligentny dom, inteligentny sprzęt, inteligentna opieka, roboty
  • Inne: ulepszony system wizyjny, wykrywanie gazów, rolnictwo i pastwisko, badania naukowe
