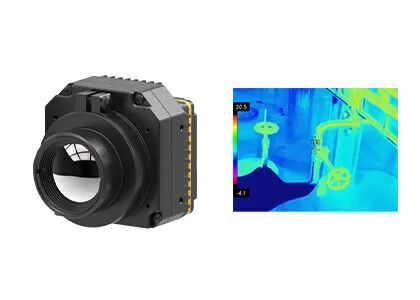

Rdzeń kamery na podczerwień serii PLUG-R Niechłodzony moduł kamery termowizyjnej 400x300 / 17μm

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 400x300 / 17μm | Zakres pomiaru temperatury | -20 ℃ ~ 550 ℃ |
---|---|---|---|
NETD | <30mK | Zakres widmowy | 8 ~ 14 μm |
Rozmiar | 44,5x44,5x33,6mm | Waga | ≤77g |
High Light | Rdzeń kamery na podczerwień 400x300,niechłodzony moduł kamery termowizyjnej,rdzeń kamery na podczerwień 17μm |
Seria GST PLUG-R 400x300 / 17μm Niechłodzony rdzeń kamery termowizyjnej do kamery na podczerwień
PLUG417R to jeden z modułów niechłodzonych kamer termowizyjnych serii PLUG-R opracowany przez Global Sensor Technology (GST).Składa się z niechłodzonego detektora podczerwieni 400x300/17μm, pełnej serii elementów optycznych, profesjonalnego układu przetwarzania sygnału oraz algorytmu przetwarzania obrazu.
PLUG417R to rodzaj niechłodzonego modułu termowizyjnego na podczerwień stosowanego w dziedzinie przemysłowej termowizyjnej i pomiaru temperatury.Zakres temperatur można dostosować, co może spełnić specyficzne wymagania termografii przemysłowej i przedstawić wyraźny obraz termiczny z zakresem pomiaru temperatury od -20 ℃ ~ 550 ℃.
Moduł termiczny PLUG417R można zintegrować z wieloma produktami terminalowymi, które wymagają technologii obrazowania w podczerwieni i są stosowane w dziedzinie termografii, inspekcji energii elektrycznej, wizji maszynowej, inspekcji budynków, petrochemii itp.
- Rozdzielczość detektora: 400x300 / 17μm
- Materiał detektora: tlenek wanadu
-NETD<30mk, wysoka czułość
- Częstotliwość odświeżania: 25Hz/30Hz/50Hz/60Hz
-Rozmiar: 44,5x44,5x36,6
-Waga: ≤77g
Model | WTYCZKA417R |
Wydajność detektora IR | |
Rezolucja | 400x300 |
Skok pikseli | 17μm |
Zakres widmowy | 8 ~ 14 μm |
NETD | <30 mln zł |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz/50Hz/60Hz |
Czas uruchomienia | <15s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | Łącze USB/Camer |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | 50pin_interfejs HRS |
Tryb komunikacji | RS232-TTL, 115200bps |
Napięcie zasilania | 4,5~6V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (weź wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, termografia pełnoekranowa |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | ≤77g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Moduł podczerwieni PLUG417R jest szeroko stosowany w inspekcji zasilania elektrycznego, wizji maszynowej, bezpieczeństwa i monitoringu budynków HVAC, na zewnątrz, straży pożarnej i ratownictwa, organów ścigania i ratownictwa, ADAS, ładunków UAV itp.
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego przez pewien mechanizm konwersji zaprojektowany do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego detektora podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
