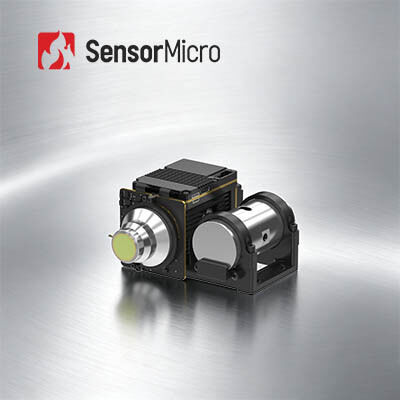

Wysokiej rozdzielczości 1280x1024 MWIR Camera Core z 10μm Pixel Pitch i 50Hz Frame Rate dla szybkiej integracji
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN GC1210HMF |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rozdzielczość detektora | 1280x1024 / 10μm | Liczba klatek na sekundę | 50 Hz |
|---|---|---|---|
| Używany do | Rozwój wtórny | Rozmiar | 149 x 58,5 x 71 mm |
| NETD | 20mK(F2); 25mK(F4) | Zakres widmowy | 3,7 ~ 4,8 μm |
| Podkreślić | Integracja chłodzonego detektora podczerwieni MWIR,chłodzony detektor podczerwieni 1280x1024,chłodzony detektor mwir |
||
opis produktu
Szybka Integracja Chłodzona MWIR Kamera Termowizyjna HOT 1280x1024 10μm
Przegląd Produktu
GAVIN GC1210HMF to wysokowydajny, chłodzony rdzeń kamery termowizyjnej średniego pasma podczerwieni (MWIR) zbudowany w oparciu o detektor High Operating Temperature (HOT) o rozdzielczości 1280×1024 i rozmiarze piksela 10μm. Przewyższając konwencjonalne moduły MWIR 640×512/15μm, charakteryzuje się mniejszym rozmiarem piksela i czterokrotnie wyższą rozdzielczością, co znacząco poprawia rozdzielczość przestrzenną i precyzję obrazowania.
Wyposażony w zaawansowane algorytmy DRC, redukcji szumów 2D/3D i wzmacniania krawędzi, rejestruje ostre, megapixelowe obrazy termowizyjne z zachowaniem szczegółów. Wykorzystując najnowocześniejszą technologię HOT obsługującą pracę w wysokiej temperaturze 150K i szybkie chłodzenie ≤4 minut, rdzeń osiąga doskonałe parametry SWaP dzięki kompaktowym wymiarom 101×101×54mm i niskiej wadze 570g.
Główne cechy
- Obrazowanie Megapixelowe, Najwyższa Jakość - Opracowany w oparciu o chłodzony detektor HOT MWIR 1280×1024/10μm, zapewniający obrazowanie w wysokiej rozdzielczości i z zachowaniem subtelnych szczegółów. Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu, takimi jak DRC, redukcja szumów 2D/3D i wzmacnianie krawędzi EE dla wyraźniejszego obrazowania.
- Technologia HOT dla Optymalizacji SWaP - Obsługuje pracę w wysokiej temperaturze 150K, z czasem chłodzenia ≤4 min. Kompaktowe wymiary do 101×101×54mm, niska waga zaledwie 570g.
- Bogate Interfejsy, Łatwa Integracja - Obsługuje wyjścia wideo Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/światłowód. Elastyczne wyjście danych obrazu RAW/YUV.
Specyfikacje Produktu
| Model | GAVIN GC1210HMF |
|---|---|
| Rozdzielczość | 1280×1024 |
| Rozmiar Piksela | 10μm |
| Odpowiedź Spektralna | 3.7μm±0.2μm～4.8μm±0.2μm |
| NETD Detektora IR (23°C) | 20mK(F2) 25mK(F4) |
| Częstotliwość Odświeżania | 50Hz |
| Zoom Cyfrowy | Ciągły zoom cyfrowy od 1× do 8× |
| Orientacja Obrazu | Obrót poziomy/pionowy/po przekątnej |
| Algorytm Obrazu | DRC, Redukcja szumów obrazu 2D/3D, EE |
| Wideo Cyfrowe | Standard: DVP Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Jednomodowy światłowód/Wielomodowy światłowód |
| Synchronizacja Zewnętrzna | Standard: LV-TTL Opcja: RS422/LVDS |
| Komunikacja | Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE |
| Zasilanie | 12V±1V |
| Stabilne Zużycie Energii (23°C) | ≤8W |
| Czas Chłodzenia (23°C) | ≤4min |
| Wymiary (mm) | 101×101×54 |
| Waga (g) | ≤570 |
| Temperatura Pracy | -40°C~+71°C |
| Obiektyw Optyczny | Stała ogniskowa: 15mm/F2 Ciągły zoom: 15~300mm/F4 30~500mm/F4 |
Zastosowania Przemysłowe
Moduł termowizyjny GAVIN GC1210HMF jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.
Nasze Zalety
- Zróżnicowany Portfel Produktów
- Głęboka Wiedza Techniczna
- Rygorystyczne Walidacje Niezawodności Zapewniające Jakość
- Koncentracja na Innowacjach i Praktycznej Implementacji w Czujnikach Podczerwieni
- Profesjonalne Wsparcie Techniczne i Usługi Wspólnego Rozwoju
Często Zadawane Pytania
Co to jest detektor podczerwieni / czujnik termowizyjny?
Fale podczerwone nie są widoczne dla ludzkiego oka. Detektor podczerwieni / czujnik termowizyjny to urządzenie optoelektryczne reagujące na promieniowanie podczerwone i energię cieplną, które przekształca je w sygnał elektryczny, a następnie generuje widzialne obrazy termowizyjne.
Co to jest WLP?
WLP oznacza opakowanie na poziomie wafla. Jest to proces kompletnego pakowania próżniowego bezpośrednio na całym waflu MEMS, a następnie znakowania i cięcia w celu uzyskania pojedynczego czujnika podczerwieni. Wraz z opakowaniem metalowym i ceramicznym, są to 3 główne formaty opakowań dla niechłodzonych detektorów podczerwieni.
Jaka jest zaleta WLP?
Detektory IR WLP są specjalnie zaprojektowane, aby sprostać wymaganiom miniaturyzacji i niskich kosztów w zastosowaniach technologii podczerwieni na rynku elektroniki konsumenckiej. Global Sensor Technology, dzięki możliwości produkcji masowej, oferuje obecnie różnorodne rozwiązania modułów podczerwieni WLP, aby wspierać nowe zastosowania na rynkach wschodzących.
