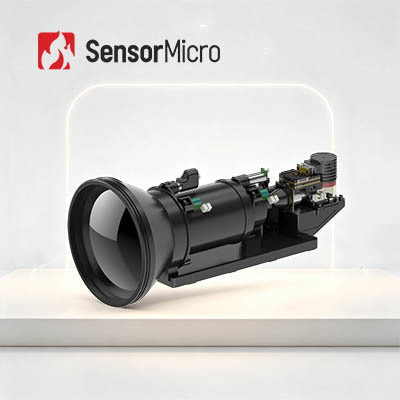

Moduł termowizyjny MWIR chłodzony, z wysoką liczbą klatek na sekundę, rozdzielczością 640x512 i czułością NETD 16mK

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC615MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Typ Moduł kamery termicznej chłodzonej Waga ≤680g
Rezolucja 640x512/15μm Detektor podczerwieni NETD (23℃) 16mK(F2);18mK(F4)
Rozmiar 142×58,5×80 mm Średnia długość fali 3,7 ~ 4,8 μm
Podkreślić

Moduł termowizyjny MWIR

,

moduł termowizyjny o wysokiej szybkości klatek
Zostaw wiadomość
opis produktu
Wysokoczęstotliwościowy chłodzony moduł termowizyjny MWIR 640x512/15 µm
Przegląd produktu

Wysokoczęstotliwościowy chłodzony moduł termowizyjny MWIR 640x512/15 µm z chłodziarką kriogeniczną RS058

GAVIN GC615MA to chłodzony moduł termowizyjny średniego pasma. Składa się z detektora podczerwieni MWIR 640x512/15 µm z niskotemperaturową chłodziarką kriogeniczną Stirlinga RS058, wbudowanej elektroniki sprzętowej oraz różnych algorytmów przetwarzania obrazu, które prezentują ostre i wyraźne obrazy termiczne.

Różne algorytmy przetwarzania obrazu są już wbudowane w elektronikę GAVIN GC615MA, aby zapewnić wyraźne obrazy w podczerwieni w całkowitej ciemności lub w złych warunkach pogodowych. Może wykrywać i rozpoznawać zagrożenia na dużą odległość, jednocześnie prezentując więcej szczegółów celu na krótką odległość.

Po zintegrowaniu z chłodzonym detektorem podczerwieni MWIR 640x512 / 15 µm, częstotliwość klatek GAVIN GC615MA może być skonfigurowana do 100 Hz, co jest bardzo odpowiednie dla zastosowań wymagających obserwacji szybko poruszających się obiektów.

Specjalizujemy się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych na podczerwień i rdzeni kamer termowizyjnych. Możemy zapewnić naszym klientom różnorodne rozwiązania termowizyjne na podczerwień, które skracają czas wtórnego rozwoju i znacznie obniżają koszty dla klientów.

Główne cechy
  • Główny FPA, szeroka kompatybilność
    • Opracowany w oparciu o chłodzony detektor podczerwieni MWIR 640×512/15 µm, zapewniający stabilną jakość obrazu
    • Zintegrowane algorytmy obrazowania nowej generacji, w tym DRC, redukcja szumów 2D/3D i EE (wzmocnienie krawędzi) dla wyraźniejszego obrazowania
  • Wysoka niezawodność, wysoka czułość
    • Chłodzona podczerwień średniego pasma zapewnia doskonałą wszechstronność i spójność
    • Wysoka czułość termiczna z NETD już od 16 mK
  • Łatwa integracja, elastyczna konfiguracja
    • Interfejs wideo Cameralink z wyjściem danych obrazu RAW/YUV
    • Dostępne liczne konfiguracje optyczne ze zmiennym zoomem
Specyfikacje produktu
Model GAVIN GC615MA
Wskaźniki
Rozdzielczość 640×512
Rozmiar piksela 15 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
IR Detector NETD (23℃) 16 mK (F2)
18 mK (F4)
Przetwarzanie obrazu
Częstotliwość klatek 50 Hz/100 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu Obrót poziomy/pionowy/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Elektryczne
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0 przy 50 Hz
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24 V ± 4 V
Stałe zużycie energii (23℃) ≤10 W
Czas chłodzenia (23℃) ≤8 min
Rozmiar (mm) 142×58,5×80
Waga (g) ≤680
Temperatura pracy -40℃ ~ +71℃
Obiektyw optyczny
Opcje obiektywów Stała ogniskowa: 25 mm/F2
Zoom ciągły: 30~240 mm/F4, 15~300 mm/F4, 45~450 mm/F4, 35~690 mm/F4, 32~730 mm/F4
Zastosowania przemysłowe
  • NDT (Badania nieniszczące)
  • Monitorowanie środowiska
  • Nadzór dalekiego zasięgu
  • Badania naukowe
Standaryzowana usługa
Kompletna dokumentacja: Podręczniki produktu, przewodniki konfiguracji i odniesienia do wyboru. Rozpocznij pracę bez zgadywania.
Pomoc w rozwoju i testowaniu: Przykładowe testy zintegrowane, ocena wydajności i weryfikacja parametrów ułatwione.
Zaawansowany zestaw narzędzi dla programistów: SDK, API, algorytmy i narzędzia do debugowania dla głębokiej integracji.
Zdalne wsparcie techniczne: Wsparcie 24/7 - szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
Gwarancja: Oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
1. Czym jest obrazowanie termowizyjne na podczerwień?
Obrazowanie termowizyjne na podczerwień to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach, w celu tworzenia ich obrazów lub uzyskiwania informacji o temperaturze obiektów, nawet w warunkach słabej widoczności.
2. Jakie są kluczowe kwestie dotyczące detektora podczerwieni / modułu termowizyjnego dla Twojej aplikacji?
  • Rozdzielczość detektora
  • Rozmiar piksela
  • NETD
  • Jakość obrazu
  • Opcje obiektywów
  • Zużycie energii
  • Rozmiar i waga
  • Interfejs mechaniczny i elektryczny
  • Budżet
3. Jak wybrać odpowiedni obiektyw do kamery termowizyjnej na podczerwień?
  • Standardowy obiektyw może obsługiwać normalne cele na odpowiedniej odległości
  • Obiektyw teleobiektywowy jest odpowiedni dla celów, które są stosunkowo małe i wymagają oglądania z dużej odległości
  • Aby zobaczyć więcej szczegółów obiektów na bliskiej odległości, lepszy jest obiektyw szerokokątny
  • Obiektyw makro służy do oglądania bardzo małych celów z bliskiej odległości, takich jak obwody scalone
