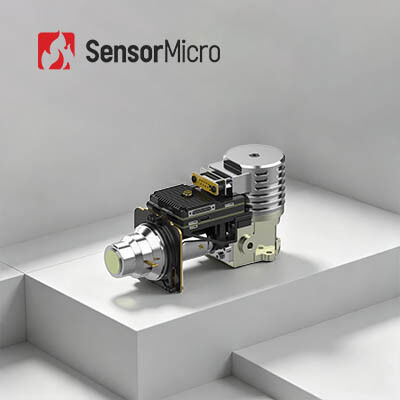

Chłodzony rdzeń kamery termowizyjnej MWIR o rozdzielczości 1280×1024, rozmiarze piksela 15 µm i częstotliwości odświeżania 50 Hz

  • MWIR 1280×1024 Resolution Cooled Thermal Camera Core with 15μm Pixel Size and 50Hz Frame Rate
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC1215MC
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rozdzielczość detektora 1280×1024/15μm Rozmiar 160×60×85mm
Detektor podczerwieni NETD (23℃) 20mK (F2/F4) Liczba klatek na sekundę 50 Hz
Zakres widmowy 3,7 ~ 4,8 μm Opcjonalny obiektyw Stała ostrość 25 mm/F1,6
Podkreślić

Moduły kamer chłodzonych MWIR

,

moduły kamer chłodzonych 320x256
Zostaw wiadomość
opis produktu
MWIR 1280×1024/15μm Ocieplona kamera termiczna z rdzeniem 25mm
Przegląd produktu

GAVIN GC1215MC HD MWIR chłodzony rdzeń kamery podczerwonej posiada samodzielnie opracowany detektor 1280×1024/15μm MWIR chłodzony,dostarczając czterokrotnie większą liczbę pikseli niż konwencjonalne detektory 640×512 w tym samym obszarze aktywnego obrazu. Umożliwia to szersze pole widzenia i ujawnia więcej szczegółów obrazu.nadaje się do wykrywania celów w każdej pogodzie w różnych warunkach widoczności i trudnych warunkach.

Główne cechy
  • Rozdzielczość megapixelów, wyjątkowa jakość obrazu:Wykorzystuje 1280×1024/15μm, chłodny detektor podczerwieni dla ostrych, szczegółowych obrazów termicznych.i wzmocnienie krawędzi (EE) dla lepszej jasności.
  • Wysoka niezawodność, wyższa wrażliwość:Wykorzystanie obrazu termicznego chłodzonego MWIR zapewnia doskonałą adaptacyjność i spójność w różnych zastosowaniach z wyjątkową wrażliwością termiczną.
  • Łatwa integracja, elastyczna konfiguracja:Wspiera interfejs CameraLink z wyjściem danych obrazu RAW/YUV.
Specyfikacja produktu
Model GAVIN GC1215MC
Rozstrzygnięcie 1280×1024
Wielkość pikseli 15 μm
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 20mK ((F2/F4)
Prędkość obrazu 50 Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Standardowy interfejs zewnętrzny J30JZ 25-pin HDMI Dedicated Output Interface
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii ((23°C) ≤ 16 W
Czas chłodzenia ((23°C) ≤7min30s
Rozmiar ((mm) 160×60×85
Waga ((g) ≤ 850
Temperatura pracy -40°C~+71°C
Wibracje Drgania: intensywność przenoszenia z dużą prędkością; Wpływ: pół fala sinus, 40 g / 11 ms, 3 osi, 6 kierunków, 3 razy / kierunek
Soczewki optyczne Stała ostrość: 25mm/F1.6
Zastosowania przemysłowe
  • NDT (Badania nieniszczące)
  • Monitorowanie środowiska
  • Nadzór na odległość
  • Badania naukowe
O SensorMicro
  • Głęboka wiedza techniczna:Dzięki wieloletniemu doświadczeniu w technologii czujników podczerwieni mamy silne możliwości w zakresie projektowania chipów, produkcji płytek, pakowania i testowania oraz integracji systemów.
  • Koncentruje się na innowacjach:Zaangażowany w napędzenie przełomów technologicznych w zakresie obrazowania termicznego, ciągle przekraczając granice w NETD, SWaP i temperaturze pracy.
  • Dywersyfikowane portfolio produktów:Kompleksowa gama komponentów wykrywających podczerwień, zarówno chłodzonych, jak i niechłodzonych, zapewniająca dostosowane rozwiązania dla różnych gałęzi przemysłu.
  • Dokładna weryfikacja niezawodności:W celu zapewnienia długotrwałej stabilności i niezawodności produkty poddawane są wielokrotnym procedurom badawczym.
  • Profesjonalne wsparcie techniczne:Zespół inżynierów ściśle współpracuje z klientami w celu przyspieszenia integracji systemu i poprawy wydajności.
Częste pytania
1Jak działa nieochłodzony mikrobolometr płaszczyzny ogniskowej?

Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,tak, że temperatura materiału wrażliwego wzrastaWięc... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2- Jakie są zalety niechłodzonego mikrobolometru?

Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż wrażliwość niechłodzonych czujników płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych czujników podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
