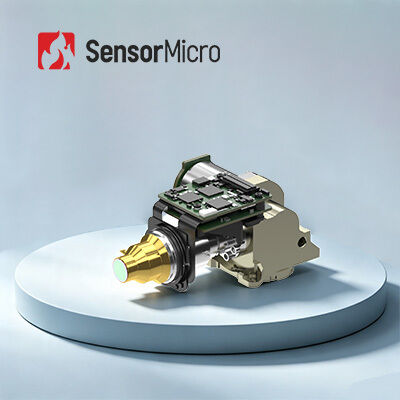

Moduł kamery EYAS G615MB MWIR chłodzonej z rozdzielczością 640x512 i rozmiarem piksela 15 µm dla łatwej integracji

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G615MB
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD 20mK(F4); 25 mK(F5,5)
Zakres widmowy 3,7 ~ 4,8 μm Rozmiar 122×86×60 mm
Czas chłodzenia (23 ℃) ≤5min30s Waga ≤400g
Podkreślić

Moduł termowizyjny na podczerwień MWIR

,

moduł termowizyjny na podczerwień 640x512

,

moduł termiczny MWIR 15μM
Zostaw wiadomość
opis produktu
Moduł termowizyjny EYAS G615MB chłodzony MWIR z łatwą integracją 640x512 / 15 µm
Łatwa integracja 640x512/15 µm MWIR chłodzony moduł termowizyjny MCT

Chłodzone moduły AD serii EYAS posiadają funkcjonalność przedwzmacniacza do konwersji sygnałów analogowych z chłodzonych detektorów IR na cyfrowy strumień wideo. Dostępne w różnych formatach rozdzielczości i pasmach falowych, aby sprostać różnym wymaganiom aplikacji.

Chłodzony moduł AD EYAS G615MB integruje chłodzony detektor podczerwieni MWIR 640×512/15 µm z płytką drukowaną AD i kriochłodziarką Stirlinga RS046. Moduł ten konwertuje analogowe sygnały wyjściowe z chłodzonych detektorów podczerwieni na cyfrowe strumienie wideo, jednocześnie zapewniając moc napędową i czasowanie sterowania. Zaprojektowany, aby pomóc klientom OEM w szybkim testowaniu i weryfikacji detektorów, upraszcza integrację między chłodzonymi detektorami podczerwieni a kompletnymi systemami, znacznie przyspieszając postęp prac rozwojowych.

Jako dostawca detektorów podczerwieni i producent OEM modułów termowizyjnych, oferujemy klientom różnorodne dojrzałe i skuteczne rozwiązania termowizyjne.

Główne cechy
  • Konwersja analogowo-cyfrowa, przyspieszony rozwój - Oparty na chłodzonych detektorach podczerwieni MWIR 640x512 ze zintegrowanym obwodem AD do konwersji analogowo-cyfrowej. Zintegrowana konstrukcja o wymiarach zgodnych z detektorem.
  • Chłodzona podczerwień średniego pasma dla wysokiej wszechstronności - Chłodzenie średniego pasma z doskonałą spójnością i stabilnym zaopatrzeniem. Główne rozdzielczości oferujące szeroką adaptowalność.
  • Doskonała wydajność, łatwa integracja - Regulowana wysoka częstotliwość klatek od 1 do 100 Hz do przechwytywania szybko poruszających się celów. Interfejs Cameralink wyprowadza 16-bitowe dane surowe z kontrolą portu szeregowego.
Specyfikacje produktu
Model EYAS G615MB
Wskaźniki
Rozdzielczość 640×512
Rozmiar piksela 15 µm
Odpowiedź spektralna 3.7 µm ± 0.2 µm do 4.8 µm ± 0.2 µm
NETD detektora IR (23°C) 20mK (F4)
25mK (F5.5)
Tryb pracy
Częstotliwość klatek 1-100 Hz, regulowana
Tryb pracy Zdjęcie
Tryby integracji ITR/IWR
Ochrona przed prześwietleniem
Tryb okna
Elektryczne
Standardowy interfejs zewnętrzny 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Wideo cyfrowe 16-bit CameraLink (tryb CameraLink Base)
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja klatek
Komunikacja CameraLink UART (domyślnie) / RS232 (konfigurowalny)
Prędkość transmisji: 9600 bps (domyślnie)
Zasilanie Płytka AD: 5V
Kriochłodziarka: 12V
Stabilne zasilanie (23°C) ≤8.5W
Czas chłodzenia (23°C) ≤5min30s
Rozmiar (mm) 122×86×60
Waga (g) ≤400
Temperatura pracy -40°C do +71°C
Zastosowania przemysłowe

Moduł termowizyjny EYAS G615MB jest szeroko stosowany w wielu dziedzinach, w tym w badaniach nieniszczących (NDT), monitorowaniu środowiska, obserwacji dalekiego zasięgu, badaniach naukowych i innych.

Zróżnicowane portfolio produktów
  • Szeroki zakres formatów produktów - Kompleksowy wybór obejmujący detektory podczerwieni, moduły kamer i moduły, aby sprostać różnym wymaganiom integracji.
  • Bogata różnorodność produktów - Wiele rozdzielczości matryc, rozmiarów pikseli, pasm falowych i kombinacji opcji obiektywów zapewniających większą elastyczność dla różnorodnych zastosowań.
  • Wybitna wydajność - Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
  • Łatwa integracja - Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
1. Jakie są zalety niechłodzonych detektorów podczerwieni?

Niechłodzone detektory płaszczyzny ogniskowej na podczerwień działają bez urządzeń chłodzących i pracują w temperaturze pokojowej. Oferują zalety, w tym szybkie uruchamianie, niskie zużycie energii, mały rozmiar, niewielką wagę, długą żywotność i niższy koszt.

2. Jakie są kluczowe czynniki przy wyborze detektora podczerwieni / modułu termowizyjnego do Twojej aplikacji?
  • Rozdzielczość detektora
  • Rozmiar piksela
  • NETD
  • Jakość obrazu
  • Opcje obiektywów
  • Zużycie energii
  • Rozmiar i waga
  • Interfejs mechaniczny i elektryczny
  • Budżet
