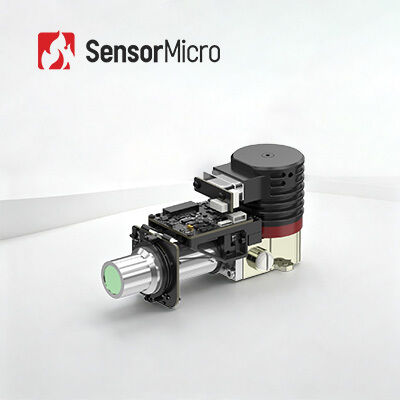

Moduł kamery termicznej chłodzonej kryochłodnikiem RS058 z rozdzielczością 640x512 25mK NETD i rozmiarem pikseli 15μm

  • RS058 Cryocooler Cooled Thermal Camera Module with 640x512 Resolution 25mK NETD and 15μm Pixel Size
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G615LA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD 25 mln
Zakres widmowy 7,7 μm ± 0,2 μm ～ 9,4 μm ± 0,3 μm Rozmiar 145×60×78mm
Waga ≤590g Czas chłodzenia (23 ℃) ≤7min30s
Podkreślić

Moduł kamery termowizyjnej RS058

,

moduł kamery termowizyjnej 640x512
Zostaw wiadomość
opis produktu
RS058 Moduł kamery termicznej chłodzonej przez chłodzący kryształ T2SL LWIR 640x512 / 15μm
Łatwe zintegrowanie 640x512 / 15 μm T2SL LWIR Chłodzony moduł podczerwieni

Moduł EYAS G615LA jest analogowo-cyfrowym modelem LWIR chłodzonym w podczerwieni opartym na formatach 640x512 z rozdzielczością 15μm.Wysoka czułość termiczna zapewnia wykrywanie lub rozpoznawanie bardzo małych różnic promieniowania podczerwonego na bardzo dużych odległościach.

EYAS G615LA zawiera tablicę bliską, która zapewnia czas FPA i czułe zasilanie.Interfejs Camera Link wydaje 16-bitowe dane surowe, co znacznie upraszcza integrację detektora z systemem.

Moduł EYAS G615LA umożliwia zatem klientom OEM przeprowadzenie szybkiego testu akceptacji na chłodzonym podczerwonym detektorze 640x512/15μm LWIR,rozpocząć szybki wtórny rozwój i skrócić okres rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termicznych podczerwieni lub systemów opartych na chłodzonych detektorach podczerwieni.

Główne cechy
  • Konwersja analogowa na cyfrową, przyspieszony rozwój- oparte na 640x512/15μm LWIR ochłodzonych detektorach podczerwieni, zintegrowane z obwodem AD do konwersji analogowo-cyfrową.
  • LWIR do wykrywania interferencji- silna penetracja przez pył i piasek, nadaje się do złożonych środowisk, nie podlega odbiciom słońca i powierzchni morskiej, potrafi wykrywać obiekty o niskiej temperaturze.
  • Doskonała wydajność, łatwa integracja- Interfejs Cameralink wyprowadza 16-bitowe dane surowe, z sterowaniem portem seryjnym, regulowalna wysoka częstotliwość klatki od 1 do 200Hz, zdolna do rejestrowania szybko poruszających się celów.
Specyfikacja produktu
Model EYAS G615LA LWIR Moduł AD chłodzony
Wskaźniki
Rozstrzygnięcie 640×512
Wielkość pikseli 15 μm
Odpowiedź widmowa 70,7μm±0,2μm 9,4μm±0,3μm
Detektor IR NETD ((23°C) 25mK(F2)
Tryb pracy
Prędkość obrazu 1 ~ 200Hz, regulowane
Tryb pracy Tryb Snapshot, ITR, ITR+Interlace, funkcja anty-halo, tryb Windows
Elektryczne
Standardowy interfejs zewnętrzny 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitalne wideo 16-bitowy CameraLink (tryb CameraLink Base)
Sync zewnętrzny CC1: ramy zewnętrzne synchroniczne
Komunikacja CameraLink UART (Default) / RS232 (przystosowany)
Wskaźnik Baud: 9600bps (default)
Zasilanie Płyty AD: 5V
Kryochłodnik: 24 V
Moc stała (23°C) ≤ 12 W
Czas chłodzenia (23°C) ≤7min30s
Rozmiar (mm) 145×60×78
Masa (g) ≤ 590
Temperatura pracy -40°C~+71°C
Zastosowania przemysłowe
  • NDT (Badania nieniszczące)
  • Monitorowanie środowiska
  • Nadzór na odległość
  • Badania naukowe
Dostosowana obsługa
  • Dostosowanie produktu:Dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla danego sektora
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnienie podstawowym klientom praktycznego konfiguracji systemu i szkolenia operacyjnego
  • Wspólne innowacje dla nowych produktów i rynków:Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni
Częste pytania
1Co to jest obrazowanie termiczne w podczerwieni?

Infraczerwone obrazowanie termiczne to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Zgodnie z różnicą promieniowania między obiektem a środowiskiem tła oraz różnicą promieniowania każdej części samego obiektu, obrazek termiczny w podczerwieni może pokazać wahania promieniowania każdej części sceny, pokazując w ten sposób cechy sceny.

2Jakie są zalety obrazowania termicznego w podczerwieni?

• Widać przez całkowitą ciemność
• Identyfikacja w kamuflażu
• Wykrywanie na duże odległości
• wykrywanie rozkładu ciepła
• pomiar temperatury bez kontaktu
• Świadomość zawodowa

3Jakie zastosowania ma obrazowanie termiczne w podczerwieni?

Pomiar temperatury i obrazowanie w każdej pogodzie są dwiema podstawowymi funkcjami technologii obrazowania termicznego w podczerwieni.bezpieczeństwo i monitorowanie, produkcja przemysłowa, badania naukowe, leczenie medyczne i inne tradycyjne dziedziny.
