640x512 15μm chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS615L
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD ≤25mK
Zakres widmowy 7,7 ~ 9,5 μm (LW) Rozmiar 142x58,5x71mm
High Light

Chłodzone moduły kamery 640x512

,

chłodzone moduły kamery RS058

,

rdzeń kamery T2SL LWIR

Zostaw wiadomość
opis produktu

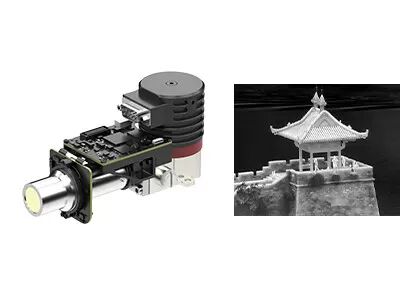

Chłodzony moduł kamery EYAS615L



Chłodzony moduł AD 640x512 / 15μm RS058 T2SL Moduł na podczerwień chłodzony LWIR do szybkiej integracji



Opis produktu



Chłodzone moduły AD serii EYAS posiadają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS615L jest członkiem rodziny EYAS z chłodzonym detektorem LWIR 640x512/15μm i zintegrowanym kriocoolerem RS058.



Dzięki chłodzonemu modułowi AD serii EYAS klienci OEM mogą łatwo przeprowadzić szybki test akceptacyjny detektorów podczerwieni GST, rozpocząć szybki rozwój wtórny i skrócić okres rozwoju modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni



Global Sensor Technology jest wiodącym dostawcą detektorów podczerwieni i producentem modułów kamer OEM.Firma zajmuje powierzchnię 30 tys. metrów kwadratowych z 20 tys.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

-Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS615L
Wydajność detektora IR
Rezolucja 640x512
Skok pikseli 15μm
Kriochłodziarka RS058
Zakres widmowy 7,7 μm ~ 9,5 μm LW
Czas chłodzenia (25°C) ≤5,5 min
Optymalna NETD (20°C) ≤25mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~160Hz Regulowany
Tryb pracy Migawka;Tryb integracji ITR i binningu z przeplotem;Tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24V
Stabilny pobór mocy 9W
Wymiar (mm) 148×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS615L jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



640x512 15μm chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR 0



O podczerwieni GST



640x512 15μm chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR 1



Często zadawane pytania



1. Jaka jest różnica między niechłodzonymi a chłodzonymi detektorami podczerwieni?



Obecnie na rynku dostępne są dwa rodzaje czujników termowizyjnych na podczerwień, chłodzone i niechłodzone.



Niechłodzony detektor IR działa w temperaturze otoczenia.Opiera się na przemyśle półprzewodnikowym i dlatego zwykle może być wytwarzany w dużych ilościach przy niewielkich rozmiarach i niskich kosztach.Niechłodzone detektory IR są szeroko stosowane w urządzeniach przenośnych/podręcznych/mobilnych.



Schłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w ekstremalnie niskiej temperaturze, która powinna być obsługiwana przez chłodnicę krio.Są znacznie większe, droższe i mniej niezawodne niż czujniki niechłodzone, głównie ze względu na złożone systemy chłodzenia, których wymagają.Jednak chłodzone systemy są niezwykle czułe i zwykle współpracują z optyką o długiej ogniskowej, aby osiągnąć daleki zasięg misji.
