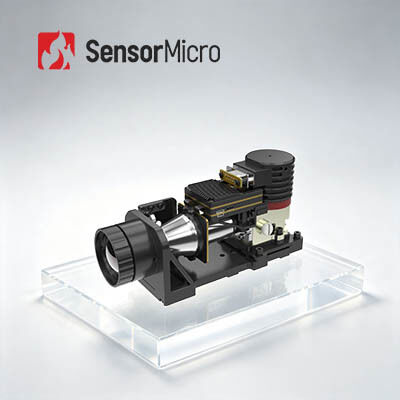

Chłodzony moduł obrazowania termicznego MWIR o rozdzielczości 640x512 i rozmiarze pikseli 25μm dla wysokiej wrażliwości 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC625MC
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Technologia Podczerwony Liczba klatek na sekundę 50 Hz/100 Hz
Rezolucja 640x512 / 25μm Detektor podczerwieni NETD (23 ℃) 10mK(F2)
Zakres widmowy 3,7 ~ 4,8 μm MW Rozmiar 148×59×81 mm
Podkreślić

Moduł kamery HgCdTe MWIR

,

moduł kamery MWIR 640x512
Zostaw wiadomość
opis produktu
Chłodzony moduł obrazowania termicznego MWIR o wymiarach 640x512/25μm do przenośnych kamer termicznych
Przegląd produktu

Seria GAVIN GC reprezentuje standardową platformę modulu chłodzonego podczerwonego, dostępną w różnych formatach rozdzielczości, pasmach fal i opcjach ciągłych soczewek optycznych.GAVIN GC625MC to najwyższej klasy, chłodzona podczerwoną kamerą MWIR, zintegrowaną z detektorem MWIR o pojemności 640×512/25 μm.

Dzięki dużemu rozmiarowi pikseli 25 μm moduł ten zapewnia większy obszar wykrywania promieniowania podczerwonego i lepszy stosunek sygnału do hałasu w porównaniu z alternatywami o tym samym formacie.Wyposażone w wiele wbudowanych algorytmów przetwarzania obrazu, dostarcza wyraźne obrazy podczerwone nawet w całkowitej ciemności lub w trudnych warunkach pogodowych.

Główne cechy
  • Najwyższa rozdzielczość, wyjątkowa jakość obrazu- Napędzany przez 640x512/25μm MWIR ochłodzony detektor podczerwieni dla stabilnej jakości obrazu i szerokiej kompatybilności
  • Wyższa wydajność sygnału- Duże rozmiary pikseli 25 μm zapewniają wyraźniejsze obrazy i wyższy współczynnik sygnału do hałasu (SNR)
  • Zaawansowane przetwarzanie obrazu- Integruje DRC, redukcję hałasu 2D/3D i wzmocnienie krawędzi (EE) dla lepszej jasności
  • Wysoka niezawodność i wrażliwość- Technologia obrazowania termicznego chłodzonego MWIR zapewnia doskonałą elastyczność i spójność
  • Wyjątkowa wrażliwość termiczna- NETD ≤ 10mK do dokładnego pomiaru temperatury
  • Łatwa integracja i elastyczna konfiguracja- Wspiera interfejs CameraLink z wyjściem danych obrazu RAW/YUV i wieloma konfiguracjami optycznymi ciągłego zoomu
Specyfikacja produktu
Model GAVIN GC625MC
Rozstrzygnięcie 640x512
Wielkość pikseli 25 μm
Kryochłodnik RS079
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 10mK(F2)
Prędkość obrazu 50 Hz/100 Hz
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP/LVDS/USB2.0@50Hz
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii ((23°C) ≤ 18W
Czas chłodzenia ((23°C) ≤9min
Rozmiar ((mm) 148×59×81
Waga ((g) ≤ 730
Temperatura pracy -40°C~+71°C
Opcje soczewek 40 mm/F2
Zastosowania przemysłowe

Moduł kamery termicznej podczerwonej GAVIN GC625MC jest szeroko stosowany w wielu dziedzinach, w tym NDT (Niezniszczające badanie), monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe,i różnych zastosowań przemysłowych.

Standaryzowana usługa
  • Pełna dokumentacja- podręczniki produktu, przewodniki konfiguracyjne i odniesienia do wyboru dla bezproblemowego wdrożenia
  • Pomoc w zakresie rozwoju i testowania- Zintegrowane badanie próbek, ocena wydajności i weryfikacja parametrów
  • Zaawansowany zestaw narzędzi dla programistów- SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji
  • Wsparcie techniczne zdalne- wsparcie 24/7 z szybką reakcją i terminowym rozwiązaniem krytycznych problemów
  • Całkowita gwarancja- oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności
Częste pytania
Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
W przypadku podstawowych zastosowań, w których jakość obrazu nie jest istotna, detektory o niższej rozdzielczości (120x90, 256x192,400x300) może wystarczyćW przypadku zastosowań wymagających wysokiej jasności, takich jak zdalne monitorowanie, zaleca się wykrywacze o wyższej rozdzielczości, takie jak 1280x1024.
Jak wybrać właściwy pseudokolor do obrazowania termicznego?

Szaro-biała paleta jest bardziej odpowiednia dla celów o niewielkich różnicach temperatur.

Czerwona i niebieska paleta najlepiej sprawdza się przy identyfikacji problemów w scenach.

Żelazo czerwone służy jako standardowa paleta kolorów dla przemysłu energetycznego.

Uwaga:Faktyczne pomiary temperatury cieplnej pozostają niezmienione niezależnie od wyboru palety kolorów.

Jak wybrać odpowiednią soczewkę termiczną kamery podczerwonej?

Standardowa soczewka- nadaje się do normalnych celów na odpowiednich odległościach

Teleobiektyw- Idealne dla stosunkowo małych celów obserwowanych z dużych odległości

Soczewka szerokokątna- Lepszy wgląd w obiekty z bliskiej odległości

Makroobiektyw- Zaprojektowane dla bardzo małych celów w bliskiej odległości, takich jak obwody chipów.
