GAVIN330 Moduły kamer chłodzonych MWIR 320x256 30μm Różne opcje obiektywów zmiennoogniskowych
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rozdzielczość detektora | 320x256 / 30μm | Rozmiar | 150x67x80mm |
|---|---|---|---|
| Wysoka czułość | ≤10mK | Częstotliwość wyświetlania klatek | 50Hz/100Hz/200Hz |
| Zakres widmowy | 3,7 ~ 4,8 μm | Opcjonalny obiektyw | Ciągły zoom |
| High Light | Moduły kamer chłodzonych MWIR,moduły kamer chłodzonych 320x256 |
||
opis produktu

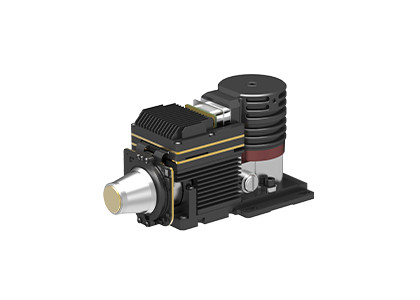

Moduł kamery chłodzonej GAVIN330
GAVIN330 MWIR chłodzony rdzeń kamery termowizyjnej 320x256 / 30μm z różnymi opcjami obiektywu zmiennoogniskowego
Opis produktu
GAVIN330 to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora podczerwieni 320x256 / 30µm HgCdTe MWIR z kriocoolerem RS058, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby wyświetlać ostre i wyraźne obrazy termiczne.
Zgodnie z misją różnych klientów, GAVIN330 ma różne opcje soczewek na podczerwień, takie jak 30 ~ 240 mm, 15 ~ 300 mm 21 ~ 420 mm, 35 ~ 690 mm itp.
Główne cechy
-Wysokiej jakości obrazowanie termiczne
- Wysoka czułość, NETD≤10mK
- Wykrywanie dalekiego zasięgu
- Łatwa integracja z systemem
- Interfejs DVP/Cameralink, wyjście obrazu RAW/YUV
- Dostępne są różne obiektywy z ciągłym zoomem optycznym
Specyfikacja produktu
| Model | GAVIN330 |
| Wydajność detektora IR | |
| Rezolucja | 320x256 |
| Skok pikseli | 30μm |
| Kriochłodziarka | RS058 |
| Zakres widmowy | 3,7 μm (4,8 μm MW) |
| Czas chłodzenia (20 ° C) | ≤7min |
| netto (20°C) | ≤10mK |
| Przetwarzanie obrazu | |
| Częstotliwość wyświetlania klatek | 50Hz/100Hz/200Hz |
| Tryb ściemniania | Liniowy/Histogram/Mieszany |
| Zoom cyfrowy | ×1/×2/×4 |
| Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | KUMPEL |
| Wideo cyfrowe | 16-bitowe RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
| Synchronizacja zewnętrzna | Synchronizacja zewnętrzna ramki: poziom RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilacz | 20~28VDC |
| Stabilny pobór mocy | 12W |
| Wymiar (mm) | 150×67×80 |
| Waga | ≤900g |
| Operacja Temperatura | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
| Soczewka optyczna | |
| Opcjonalny obiektyw | Ciągły zoom 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Chłodzony rdzeń termiczny GAVIN330 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system ulepszania wizji lotu, ładunek wieloczujnikowy itp.
O podczerwieni GST
Często zadawane pytania
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego przez pewien mechanizm konwersji zaprojektowany do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego mikrobolometru vox?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
