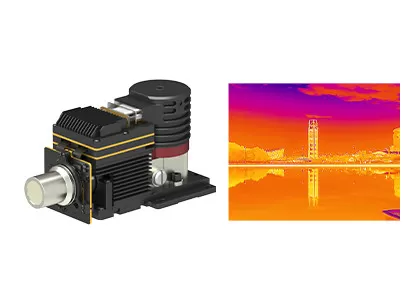

640x512 15μm Moduł kamery termowizyjnej T2SL LWIR o wysokiej rozdzielczości GAVIN615L

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN615L
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD ≤25mK
Zakres widmowy 7,7 ~ 9,5 μm LW Rozmiar 155x67x80mm
Technologia Podczerwień Materiał T2SL
Podkreślić

Moduł kamery termowizyjnej T2SL

,

moduł kamery termowizyjnej GAVIN615L
Zostaw wiadomość
opis produktu
GST GAVIN615L



GAVIN615L Wysoka rozdzielczość 640x512 / 15 µm T2SL LWIR chłodzony moduł termowizyjny



Opis produktu



GAVIN615L to chłodzony długofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora podczerwieni T2SL LWIR o wysokiej rozdzielczości 640x512 / 15 µm z chłodnicą krio- chłodnicy RS058, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby wyświetlać ostre i wyraźne obrazy termiczne.



GAVIN615L działa w zakresie spektralnym 7,7 ~ 9,5 μm, z wysoką wydajnością w warunkach klimatu piaskowego lub pyłowego i nie ma na niego wpływu migotanie światła słonecznego ani żaden płomień o wysokiej temperaturze.



Główne cechy



- Spełnij potrzeby wykrywania dalekiego zasięgu

- Wysoka czułość

- Wykrywanie dalekiego zasięgu

- Łatwa integracja z systemem

- Interfejs DVP/Cameralink, wyjście obrazu RAW/YUV

- Dostępnych jest wiele obiektywów z ciągłym zoomem optycznym



Specyfikacja produktu



Model GAVIN615L
Wydajność detektora IR
Rezolucja 640x512
Skok pikseli 15μm
Kriochłodziarka RS058
Zakres widmowy 7,7 μm ~ 9,5 μm LW
Czas chłodzenia (20°C) ≤7min
netto (20°C) ≤25mK
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek 50Hz/100Hz
Tryb ściemniania Liniowy/Histogram/Mieszany
Zoom cyfrowy ×1/×2/×4
Kierunek obrazu Odwróć poziomo/pionowo/po przekątnej
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny J30JZ 25pin
Wideo analogowe KUMPEL
Wideo cyfrowe 16-bitowe RAW/YUV: 16-bitowe wyjście DVP/Cameralink
Synchronizacja zewnętrzna Synchronizacja zewnętrzna ramki: poziom RS422
Komunikacja RS422, 115200bps
Zasilacz 20~28VDC
Stabilny pobór mocy 14W
Wymiar (mm) 155×67×80
Waga ≤900g
Operacja Temperatura -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy
Soczewka optyczna
Opcjonalny obiektyw Stały zoom: 25mm/F2



Zastosowania przemysłowe



Moduł chłodzonej kamery na podczerwień GAVIN615L jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



640x512 15μm Moduł kamery termowizyjnej T2SL LWIR o wysokiej rozdzielczości GAVIN615L 0



Wystawy

640x512 15μm Moduł kamery termowizyjnej T2SL LWIR o wysokiej rozdzielczości GAVIN615L 1



Często zadawane pytania



1. Jak dobrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę.Jeśli jakość obrazu nie jest wysoka, możesz wybrać detektor podczerwieni o niskiej rozdzielczości, np. 120x90, 256x192, 400x300.Jeśli potrzebujesz bardzo wyraźnego obrazu do pewnych celów specjalnych, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwieni o wysokiej rozdzielczości 1280x1024.



2. Jak dobrać odpowiedni pseudokolor do obrazowania termicznego?
-Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatur
- Kolory czerwony i niebieski są bardziej odpowiednie dla sceny, w której należy znaleźć problematyczne punkty.
- Żelazna czerwień to standardowa paleta barw w energetyce.
Uwaga: bez względu na wybraną paletę temperatura termiczna w ogóle się nie zmieni.



3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
-Standardowy obiektyw może sprostać normalnym celom z odpowiedniej odległości
- W przypadku teleobiektywu nadaje się do stosunkowo małych obiektów, które należy oglądać z dużej odległości
- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny.
- Obiektyw makro służy do oglądania bardzo maleńkich obiektów z bliskiej odległości, takich jak układ scalony.
