xRezolucja | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
Zakres spektralny | 3,7 ~ 4,8 μm | ROZMIAR | 147x58,5x71mm |
High Light | Rdzeń kamery MWIR o wysokiej czułości,rdzeń kamery MWIR z płytą zbliżeniową,moduły kamery chłodzonej MCT |

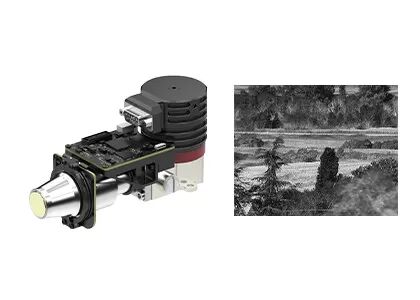

Rdzeń kamery MCT MWIR o wysokiej czułości z płytą zbliżeniową
Wysoka czułość 640x512 @ 15μm RS058 MCT MWIR MCT MWIR chłodzony moduł na podczerwień z płytą zbliżeniową
Moduł EYAS615A AD to analogowo-cyfrowy chłodzony moduł podczerwieni oparty na formatach 640x512 o rastrze 15μm IR FPA.Typowa wartość NETD EYAS615A to mniej niż 17mK.Wysoka czułość zapewnia wykrywanie lub rozpoznawanie bardzo małej różnicy promieniowania podczerwonego z bardzo dużej odległości.
Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.
Dlatego moduł EYAS615A ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C615M 640x512@15μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonej podczerwieni detektory.
- Łatwy w rozwoju i integracji
- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego
- Zintegrowana struktura, wymiary są zgodne z detektorem
- Zasilanie pojedyncze 5V
- Zdolny do przechwytywania poruszającego się celu z dużą prędkością
Model | EYAS615A |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 15μm |
Kriochłodziarka | RS058 |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Czas chłodzenia (25°C) | ≤6 min |
Optymalna NETD (20°C) | ≤17mK |
Tryb pracy | |
Częstotliwość wyświetlania klatek | 1~120Hz Regulowany |
Tryb pracy | Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | QSH 60 pinów |
Wideo cyfrowe | Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych |
Synchronizacja zewnętrzna | CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC |
Komunikacja | Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps |
Zasilacz | 1-kanałowy panel obrazowania: 5V 1-kanałowy kriocooler: 24 V |
Stabilny pobór mocy | 7W |
Wymiar (mm) | 147×58,5×71 |
Waga | ≤680g |
Temperatura pracy | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Moduł termowizyjny EYAS615A jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. W jakich branżach stosowane są detektory podczerwieni z matrycą ogniskową?
Podczerwony detektor płaszczyzny ogniskowej jest podstawowym elementem systemu obrazowania termicznego i jest kluczem do wykrywania, identyfikacji i analizy informacji w podczerwieni o obiektach.Ma szerokie zastosowanie w ruchu drogowym, inspekcjach, monitoringu bezpieczeństwa, meteorologii, medycynie i innych branżach.
2. Jakie są cechy chłodzonego i niechłodzonego detektora płaszczyzny ogniskowej na podczerwień?
Podczerwone detektory płaszczyzny ogniskowej można podzielić na chłodzony detektor płaszczyzny ogniskowej na podczerwień i niechłodzony detektor płaszczyzny ogniskowej na podczerwień.Chłodzony detektor podczerwieni działa w próżni w niskiej temperaturze z wysoką czułością i może rozróżniać bardziej subtelne różnice temperatur, podczas gdy niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie potrzebuje środowiska kriogenicznego i może pracować w temperaturze pokojowej.
3. Co to jest termowizja w podczerwieni?
W naturze promienie podczerwone mogą promieniować wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273 ℃).Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazami termicznymi.
4. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.
5. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
