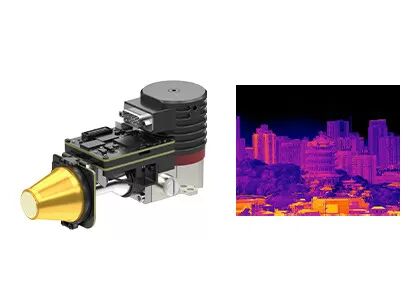

Moduł kamery termowizyjnej MWIR chłodzonej, o rozdzielczości 1280x1024, z regulowaną częstotliwością odświeżania 1-100 Hz i rozstawem pikseli 12 µm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | EYAS G1212MA |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Rozstaw pikseli | 12μm |
|---|---|---|---|
| NETD | 18mK(F2/F4) | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Rozmiar | 148×59×80 mm | Liczba klatek na sekundę | Regulacja w zakresie 1 ~ 100 Hz |
| Podkreślić | Moduł kamery chłodzonej MCT MWIR,moduł kamery chłodzonej 100 Hz,moduł kamery 1280x1024 Mwir |
||
opis produktu
Moduł kamery termowizyjnej MCT MWIR chłodzonej 1280x1024 z częstotliwością klatek 1-100 Hz
Wysokorozdzielczy moduł podczerwieni MCT MWIR chłodzony 1280x1024 / 12 µm z płytką zbliżeniową
Chłodzony moduł AD EYAS G1212MA składa się z wysokorozdzielczego detektora podczerwieni MWIR o rozdzielczości 1280*1024/12 µm z płytką analogowo-cyfrową (AD). Wyposażony w kriochłodziarkę Stirlinga RS058, zapewnia stabilne cyfrowe wyjście wideo poprzez konwersję sygnałów analogowych z detektora na wysokiej jakości strumienie cyfrowe. Zaprojektowany z myślą o klientach OEM, EYAS G1212MA umożliwia szybsze testowanie detektorów, usprawnioną integrację systemów i przyspieszone cykle rozwojowe.
Główne cechy
Konwersja analogowo-cyfrowa, przyspieszony rozwój
- Oparty na wysokowydajnym detektorze podczerwieni MWIR chłodzonym z układem AD do konwersji analogowo-cyfrowej
- Zintegrowana konstrukcja o wymiarach zgodnych z detektorem
Obrazowanie megapixelowe, redefinicja klarowności
- Wyposażony w wysokorozdzielczy detektor podczerwieni MWIR chłodzony 1280*1024/12 µm
- Oferuje 4-krotnie większą klarowność niż moduł MWIR AD 640*512, zapewniając drobniejsze, bardziej szczegółowe obrazy
Doskonała wydajność, łatwa integracja
- Regulowana wysoka częstotliwość klatek od 1 do 100 Hz, umożliwiająca rejestrowanie szybko poruszających się celów
- Interfejs Cameralink wyprowadza 16-bitowe dane surowe, z kontrolą portu szeregowego
Specyfikacje produktu
| Model | EYAS G1212MA |
|---|---|
| Wskaźniki | |
| Rozdzielczość | 1280*1024 |
| Rozmiar piksela | 12 µm |
| Odpowiedź spektralna | 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm |
| NETD detektora IR (23°C) | 18 mK (F2/F4) |
| Tryb pracy | |
| Częstotliwość klatek | 1-100 Hz, regulowana |
| Tryb pracy | Migawka |
| Tryby integracji ITR/IWR | Zapobieganie rozbłyskom Tryb okna |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 60-pin: 37201-SM060-032W1R01 5-pin: A1257WR-S-5P-LCP |
| Wideo cyfrowe | 16-bitowy CameraLink (tryb CameraLink DualBase) |
| Synchronizacja zewnętrzna | CC1: Zewnętrzna synchronizacja klatek |
| Komunikacja | CameraLink UART (domyślnie) / RS232 (konfigurowalny) Prędkość transmisji: 9600 bps (domyślnie) |
| Zasilanie | Płytka AD: 5V Kriochłodziarka: 24V |
| Stabilne zasilanie (23°C) | ≤ 12W |
| Czas chłodzenia (23°C) | ≤ 7 min |
| Wymiary (mm) | 148*59*80 |
| Waga (g) | ≤ 630 |
| Temperatura pracy | -40°C ~ +71°C |
Zastosowania przemysłowe
Moduł termowizyjny EYAS G1212MA jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.
Korzyści z portfolio produktów
Zróżnicowane portfolio produktów
Szeroki zakres formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.
Bogata różnorodność produktów
Wiele rozdzielczości matryc, rozmiarów pikseli, pasm falowych i kombinacji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
Wyjątkowa wydajność
- Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność
- Zaprojektowany do pracy w szerokim zakresie wyzwań środowiskowych
Łatwa integracja
Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Jaka jest różnica między detektorami IR niechłodzonymi a chłodzonymi?
Obecnie na rynku dostępne są dwa rodzaje sensorów termowizyjnych na podczerwień: chłodzone i niechłodzone. Detektor IR niechłodzony działa w temperaturze otoczenia. Opiera się na przemyśle półprzewodnikowym, dzięki czemu zazwyczaj można go produkować w dużych ilościach, w małych rozmiarach i niskim koszcie. Detektory IR niechłodzone są szeroko stosowane w urządzeniach przenośnych/ręcznych/mobilnych. Detektory IR chłodzone są pakowane w jednostkę, która utrzymuje je w bardzo niskiej temperaturze, co wymaga wsparcia kriochłodziarki. Są one znacznie większe, droższe i mniej niezawodne niż czujniki niechłodzone, głównie ze względu na złożone systemy chłodzenia, których wymagają. Jednak systemy chłodzone są niezwykle czułe i zazwyczaj współpracują z optyką o długiej ogniskowej, aby osiągnąć misje dalekiego zasięgu.
Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, która jest dostarczana przez chłodziarkę dewara detektora (ddc). Charakteryzuje się wysoką czułością i potrafi rozróżnić subtelniejsze różnice temperatur niż niechłodzony detektor podczerwieni. Potrafi wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, przekraczającej dziesięć kilometrów. Struktura detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem w porównaniu do detektora niechłodzonego.
Czym jest termowizja na podczerwień?
W naturze wszystkie obiekty, których temperatura jest wyższa od zera absolutnego (-273°C), mogą emitować promieniowanie podczerwone. Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, zwane również obrazami termowizyjnymi.
Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres czułości detektora termowizyjnego, a następnie detektor podczerwieni przekształca sygnał promieniowania o różnej intensywności na odpowiadający mu sygnał elektryczny, a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwony, który może być obserwowany gołym okiem.
