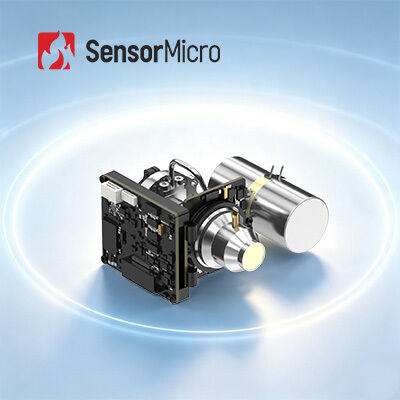

EYAS G615HMG HOT MWIR Chłodzony podczerwony moduł AD o rozdzielczości 640x512 i rozmiarze pikseli 15μm

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G615HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rozmiar 72×87×51mm Rezolucja 640x512 / 15μm
NETD 20mK(F4) Średnia długość fali 3,7 ~ 4,8 μm
Charakterystyka Łatwa integracja Typ Chłodzone moduły AD
Podkreślić

Chłodzone moduły kamery EYAS 330

,

chłodzone moduły kamery RoHS

,

rdzeń kamery na podczerwień 320x256
Zostaw wiadomość
opis produktu
Moduł podczerwieni EYAS G615HMG HOT MWIR z chłodzeniem 640x512/15µm
Przegląd produktu

Chłodzony moduł AD EYAS G615HMG integruje chłodzony detektor podczerwieni MWIR HOT (High Operating Temperature) o rozdzielczości 640×512/15µm z płytką drukowaną obwodów analogowo-cyfrowych. Wyposażony w wysokowydajny liniowy kriochłodziarka Stirlinga, moduł ten konwertuje analogowe sygnały wyjściowe na cyfrowe strumienie wideo, zapewniając jednocześnie niezbędne zasilanie i kontrolę czasową.

To rozwiązanie umożliwia klientom OEM usprawnienie testowania akceptacji detektorów podczerwieni, uproszczenie integracji systemu i przyspieszenie cykli rozwojowych. Technologia HOT (temperatura pracy do 150K) zapewnia zoptymalizowane parametry rozmiaru, wagi i mocy (SWaP) ze zwiększoną niezawodnością, co czyni ją idealną do lekkich zastosowań wymagających wysokiej stabilności.

Kluczowe cechy
Kompatybilność z głównymi platformami, przyspieszony rozwój
  • Oparty na głównym chłodzonym detektorze podczerwieni MWIR HOT o rozdzielczości 640×512/15µm dla szerokiej kompatybilności platformy
  • Zintegrowany obwód AD do konwersji analogowo-cyfrowej umożliwia szybką integrację systemu
  • Konstrukcja „wszystko w jednym” o identycznych wymiarach jak detektor
Technologia HOT umożliwia zoptymalizowany SWaP
  • Temperatura pracy płaszczyzny ogniskowej zwiększona do 150 K
  • Kompaktowe wymiary: ≤ 72×87×51 mm
  • Lekki: ≤ 250 g
  • Niskie zużycie energii: ≤ 4,5 W
Wyjątkowa wydajność, łatwa integracja
  • Regulowana częstotliwość klatek od 1-120 Hz do przechwytywania szybko poruszających się celów
  • Interfejs Camera Link wyprowadza 16-bitowe dane surowe
  • Możliwość sterowania przez port szeregowy
Specyfikacje techniczne
Parametr Specyfikacja
Model EYAS G615HMG
Rozdzielczość 640×512
Rozmiar piksela 15µm
Odpowiedź spektralna 3,7µm±0,2µm～4,8µm±0,2µm
NETD detektora IR (23℃) 20mK(F4)
Częstotliwość klatek 1~120Hz, regulowana
Tryb pracy Tryby migawki, integracji ITR/IWR, zapobiegania prześwietleniu, tryb okna
Standardowy interfejs zewnętrzny 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Wideo cyfrowe 16-bitowy CameraLink (tryb CameraLink Base)
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja klatek
Komunikacja CameraLink UART (domyślnie)/ RS232 (konfigurowalny)
Prędkość transmisji: 9600bps (domyślnie)
Zasilanie Płytka AD: 5V
Kriochłodziarka: 12V
Stabilne zasilanie (23℃) ≤4,5W
Czas chłodzenia (23℃) ≤3min
Rozmiar 72×87×51 mm
Waga ≤250 g
Temperatura pracy -40℃~+71℃
Zastosowania przemysłowe

Moduł termowizyjny EYAS G615HMG jest szeroko stosowany w wielu zastosowaniach, w tym w badaniach nieniszczących (NDT), monitorowaniu środowiska, obserwacji dalekiego zasięgu, badaniach naukowych i różnych procesach inspekcji przemysłowej.

Możliwości produkcyjne
  • Wysoka czułość i doskonała wydajność: Światowej klasy technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni: Zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa zapewniająca szybką dostawę: Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
  • Zaawansowane zaplecze: Obiekt o powierzchni 30 000 m² z 20 000 m² przestrzeni czystego pomieszczenia
Często zadawane pytania
Co to jest termowizja podczerwieni?

Termowizja podczerwieni wykorzystuje promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach. Wykrywając różnice w promieniowaniu między obiektami a ich otoczeniem, a także różnice w samych obiektach, obrazy termowizyjne podczerwieni wyświetlają fluktuacje promieniowania, które ujawniają charakterystykę sceny.

Jakie są zastosowania termowizji podczerwieni?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizji podczerwieni. Produkty opracowane przy użyciu tych technologii są szeroko stosowane w energetyce, bezpieczeństwie i monitoringu, produkcji przemysłowej, badaniach naukowych, leczeniu medycznym i innych tradycyjnych dziedzinach.

Jak działa termowizja podczerwieni?

W naturze wszystkie obiekty o temperaturze powyżej zera absolutnego (-273℃) emitują promieniowanie podczerwone. Detektory kamer na podczerwień mierzą różnice temperatur między celami a ich otoczeniem, generując wyraźne obrazy podczerwone zwane obrazami termowizyjnymi.

Jak działają detektory podczerwieni?

Promieniowanie podczerwone emitowane przez cele wchodzi w zakres czujnika detektora termicznego. Detektor podczerwieni konwertuje sygnały promieniowania o zmiennej intensywności na odpowiadające im sygnały elektryczne, które są następnie wzmacniane i przetwarzane w celu utworzenia widocznych obrazów podczerwonych.

Jakie są zalety chłodzonych detektorów podczerwieni?

Chłodzone detektory płaszczyzny ogniskowej na podczerwień działają w niskich temperaturach zapewnianych przez chłodziarki dewarowskie detektora (DDC). Oferują one lepszą czułość, rozróżniając subtelniejsze różnice temperatur niż detektory niechłodzone. Umożliwia to wykrywanie, identyfikację i rozpoznawanie obiektów z odległości przekraczających dziesięć kilometrów. Chociaż ich złożona konstrukcja skutkuje wyższymi kosztami w porównaniu do detektorów niechłodzonych, zapewniają one wyjątkową wydajność w wymagających zastosowaniach.
