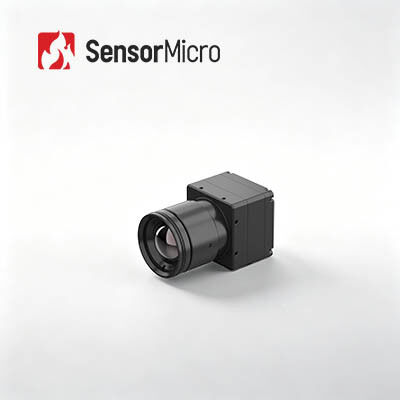

Moduł obrazowania termicznego o długości fali 640x512 12 μm do monitorowania bezpieczeństwa
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612RG2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,65 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| NETD | ≤25mK/F1,0/25℃ | Liczba klatek na sekundę | 25 Hz/30 Hz |
| Podkreślić | Moduł termowizyjny Long Wave 12um,moduł termowizyjny do monitorowania 640x512 |
||
opis produktu
Moduł termowizyjny długofalowy 640x512 12 µm do monitoringu bezpieczeństwa
Przegląd produktu
Rdzeń kamery na podczerwień COIN612RG2 zapewnia precyzyjne wykrywanie przemysłowe i dokładne monitorowanie temperatury. Wykorzystując technologię detektora podczerwieni ApexCore o wysokiej rozdzielczości 640*512/12 µm, osiąga wyjątkową czułość obrazowania termicznego z NETD ≤ 25 mK i precyzyjną identyfikację różnic temperatur. Ulepszony dzięki zoptymalizowanym algorytmom pomiaru temperatury i precyzyjnemu przetwarzaniu sygnału, zapewnia ultra-stabilne wykrywanie temperatury w czasie rzeczywistym z dokładnością ±2°C lub ±2%.
Główne cechy
- Kompleksowa funkcjonalność: Detektor podczerwieni ApexCore na poziomie wafla z NETD ≤ 25 mK, zaawansowane algorytmy przetwarzania obrazu, dokładność pomiaru temperatury do ±2°C lub ±2%
- Kompaktowa konstrukcja: Wymiary: 25,4*25,4*15,7 mm, Waga: 15±1 g, Pobór mocy: ≤ 0,65 W
- Elastyczna integracja: Wiele opcji obiektywów optycznych, obsługuje interfejsy USB2.0/DVP/LVDS/BT.656, wyjście danych RAW/YUV/TMP z kontrolą portu szeregowego
Specyfikacje produktu
| Model | COIN612RG2 |
|---|---|
| Detektory podczerwieni | Materiał czuły: VOx Rozdzielczość: 640*512 Rozmiar piksela: 12 µm Odpowiedź spektralna: 8 µm ~ 14 µm Typowy NETD: ≤ 25 mK/F1.0/25°C |
| Przetwarzanie obrazu | Częstotliwość klatek cyfrowych: 25/30 Hz Czas uruchamiania: 6 s Wideo analogowe: PAL/NTSC Wideo cyfrowe: RAW/YUV422/TMP Algorytmy obrazu: Korekcja nierównomierności, redukcja szumów 3D, tłumienie szumów 2D, kompresja zakresu dynamicznego, wzmocnienie krawędzi Wyświetlanie obrazu: 10 typów (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektryczne | Standardowy interfejs zewnętrzny: 50pin DF40C-50DP-0.4V(51) Płyta rozszerzeń USB: USB3.0/USB2.0/VPC/USB2.0&VPC Interfejs komunikacyjny: TTL-232/USB2.0 Interfejs wideo cyfrowego: DVP8/DVP16/USB2.0/BT.656/LVDS Napięcie zasilania: 4,5~5,5 V Typowy pobór mocy: 0,65 W |
| Pomiar temperatury | Temperatura pracy: -10°C~+50°C Zakres pomiaru temperatury: -20°C~150°C, 100°C~550°C; Obsługa dostosowywania i rozszerzeń Dokładność pomiaru temperatury: ±2°C lub ±2% (co jest większe) Pomiar temperatury częściowej: Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury SDK: Android/Windows/Linux |
| Mechaniczne | Rozmiar rdzenia gołego: 25,4*25,4*15,7 mm Waga rdzenia gołego: 15±1 g |
| Środowiskowe | Temperatura pracy: -40°C~+70°C Temperatura przechowywania: -45°C~+85°C Wilgotność: 5%~95%, bez kondensacji Wibracje: 5,35 grms, losowe wibracje, 3 osie Uderzenia: Fala połówkowa sinusoidalna, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków Certyfikacja: ROHS2.0/REACH |
| Obiektyw optyczny | Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Poziom ochrony: IP67 (obiektyw przedni) |
Zastosowania przemysłowe
Termografia, wizja przemysłowa, straż pożarna i ratownictwo, nadzór bezpieczeństwa, obserwacja zewnętrzna, wizja maszynowa, elektronika konsumencka
Nasze zalety
- Szeroki asortyment produktów: Detektory podczerwieni, rdzenie kamer i moduły spełniające różne wymagania integracji
- Bogata różnorodność produktów: Wiele rozdzielczości matryc, rozmiarów pikseli, zakresów falowych i opcji obiektywów do różnorodnych zastosowań
- Wybitna wydajność: Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność
- Łatwa integracja: Wiele opcji interfejsów do łatwej integracji i szybkiego rozwoju
Często zadawane pytania
- Co to jest detektor podczerwieni / czujnik termowizyjny?
Fale podczerwone nie są widoczne dla ludzkiego oka. Detektor podczerwieni / czujnik termowizyjny to urządzenie optoelektryczne, które reaguje na promieniowanie podczerwone i energię cieplną, przekształcając je w sygnały elektryczne i generując widoczne obrazy termiczne. - Co to jest WLP?
WLP oznacza opakowanie na poziomie wafla. Jest to proces kompletnego pakowania w wysokiej próżni bezpośrednio na całym waflu MEMS, a następnie nacinania i cięcia w celu uzyskania pojedynczego czujnika podczerwieni. Wraz z opakowaniem metalowym i ceramicznym, są to trzy główne formaty opakowań niechłodzonych detektorów podczerwieni. - Jaka jest różnica między opakowaniem na poziomie wafla, opakowaniem ceramicznym a opakowaniem metalowym?
Niechłodzone detektory podczerwieni są obecnie podzielone na opakowania metalowe, ceramiczne i na poziomie wafla. Opakowania metalowe są najstarsze i oferują najlepszą wydajność; opakowania na poziomie wafla nadają się do masowej produkcji; a opakowania ceramiczne są bardziej preferowane przez rynek dedykowany produktom cywilnym.
