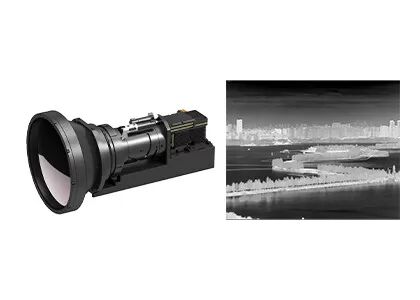

Chłodzony moduł termowizyjny 640x512 / 15µm z obiektywem ze zmienną ogniskową 60~240mm/F4
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN615B |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm MW | Ramka klatek | 50 Hz/100 Hz |
| Rozmiar | 125x92x67mm | Waga | ≤650g |
| Podkreślić | Chłodzony moduł termiczny 640x512,chłodzony moduł termiczny 15uM,rdzeń kamery termowizyjnej F4 |
||
opis produktu
Moduł cieplny o schłodzeniu 640x512 / 15μM z obiektywem ciągłego zoomu 60~240mm/F4
GAVIN615B Moduł kamery MWIR o schłodzeniu
GAVIN615B Kompaktowy moduł kamery chłodzonej MWIR o niskim zużyciu energii 640x512 / 15μm
Opis produktu
GAVIN615B to chłodzony moduł obrazowania termicznego o średniej fali opracowany przez SenosrMicro. Składa się z detektora IR MWIR 640x512 / 15μm HgCdTe z chłodnikiem RS046,Elektronika sprzętowa i różne algorytmy przetwarzania obrazu są również wbudowane już do prezentowania ostrych i przejrzystych obrazów termicznych.
Wykonfigurowany z chłodnikiem kryo RS046, GAVIN615B ma bardzo kompaktowy rozmiar, wymiary 125x92x67 mm i wagę poniżej 650 g. Stabilne zużycie energii wynosi zaledwie 12w.Z przemysłowym standardowym interfejsem łącza kamer, kamerę podczerwoną lub integratora systemu mogą łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł obrazowania termicznego GAVIN615B.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditionsMoże wykrywać i rozpoznawać zagrożenia i zagrożenia na dużą odległość, a jednocześnie przedstawiać więcej szczegółów o celu na krótką odległość.
Główne cechy
Poznaj wykrywanie dalekiego zasięgu
• Wysoka wrażliwość termiczna
• Szerokie pole widzenia
• wykrywanie na dużą odległość, samoloty mogą być wykrywane na odległość 60 km
Łatwa integracja z systemem
• Interfejs Cameralink/DVP, wyjście obrazu RAW/YUV
• Dostępne są różne soczewki z ciągłym powiększaniem
Specyfikacja produktu
| Model | GAVIN615B |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 640x512 |
| Wskaźnik pikseli | 15 μm |
| Kryochłodnik | RS046 |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 50 Hz/100 Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | ×1/×2/×4 |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | PAL |
| Digitalne wideo | 16 bitów RAW/YUV: 16 bitów DVP/Cameralink Output |
| Sync zewnętrzny | /Synchronizacja zewnętrzna: /Poziom RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilanie | 20~28VDC |
| Stabilne zużycie energii | 12W |
| Rozmiar (mm) | 125x92x67 |
| Waga | ≤ 650 g |
| Temperatura działania | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
| Soczewki optyczne | |
| Opcjonalna soczewka | Ciągłe powiększanie 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Moduł kamery termicznej w podczerwieni GAVIN615B jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotu, ładunek wielosensorny itp.
Nasze korzyści
Wysoka wrażliwość i doskonała wydajność
Światowa wiodąca technologia w przemyśle podczerwonym
Dostępne różne czujniki podczerwieni
Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
Produkcja masowa w celu zapewnienia szybkiej dostawy
Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów.
Często zadawane pytanie
1Co to jest wrażliwość termiczna?
Czułość termiczna, nazywana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średnich fal (MWIR) i długich fal (LWIR).Jest bezpośrednio związana z jasnością mierzoną przez aparat termograficznyJest to wartość liczbowa reprezentująca stosunek sygnału do hałasu różnicy temperatury i mierzona w mili Kelvin (mK).Im wyższa wrażliwość, tym wyraźniejszy obraz.
2Jaka jest różnica między nieochłodzonymi a ochłodzonymi detektorami IR?
Obecnie na rynku dostępne są dwa rodzaje czujników obrazowania termicznego w podczerwieni, chłodzonych i niechłodzonych.
Niechłodzony detektor IR działa w temperaturze otoczenia.Niechłodzone detektory IR są szeroko stosowane w przenośnych/ręcznych/mobilnych urządzeniach.
Chłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w bardzo niskiej temperaturze, którą podtrzymuje chłodziarz chłodniczy.droższe i mniej niezawodne niż czujniki niechłodzoneJednak systemy chłodzone są niezwykle wrażliwe i zazwyczaj działają z optyką o długiej odległości ogniskowej, aby osiągnąć misję długiego zasięgu.
