Moduł kamery chłodzonej OEM z detektorem podczerwieni MWIR MCT 1280x1024 12um
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 1280x1024 | Skok pikseli | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Zakres spektralny | 3,7 ~ 4,8 μm MW |
| Rozmiar | 149x58,5x71mm | Częstotliwość wyświetlania klatek | 1~100Hz Regulowany |
| High Light | Moduł kamery chłodzonej OEM,moduł kamery chłodzonej detektorem podczerwieni 12um,moduły kamery chłodzonej detektorem MWIR |
||
opis produktu

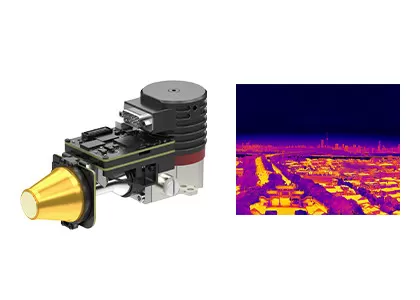

Moduł kamery chłodzonej OEM z detektorem podczerwieni MWIR MCT 1280x1024 12um
Moduł termiczny wysokiej rozdzielczości EYAS1212
Moduł chłodzony na podczerwień MCT MWIR o wysokiej rozdzielczości 1280x1024/12μm z płytą zbliżeniową
Opis produktu
EYAS1212 to wysokiej rozdzielczości analogowo-cyfrowy chłodzony moduł podczerwieni oparty na formatach 1280x1024 o rastrze 12μm IR FPA.
Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.
Dlatego moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C1212M 1280x1024@12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektory podczerwieni.
Wyposażony w wysokowydajny obwód przetwarzania sygnału, chłodzony moduł AD z serii EYAS ma zastosowanie do wszystkich chłodzonych detektorów podczerwieni MCT i T2SL firmy GST.
Główne cechy
Wysokowydajny chłodzony detektor podczerwieni
• Wysoka czułość termiczna z najlepszą NETD (18mk)
Łatwy w rozwoju i integracji
• Interfejs Cameralink wyprowadza 16-bitowe dane surowe, sterowanie portem szeregowym
• Zintegrowana konstrukcja, która ma spójny wymiar z detektorem
Uchwyć cel poruszający się z dużą prędkością
• Częstotliwość ramki wyjściowej jest regulowana w zakresie 1~100Hz
Specyfikacja produktu
| Model | EYAS1212 |
| Wydajność detektora IR | |
| Rezolucja | 1280x1024 |
| Skok pikseli | 12μm |
| Kriochłodziarka | RS058F |
| Zakres widmowy | 3,7 μm (4,8 μm MW) |
| Czas chłodzenia (25°C) | ≤6 min |
| Optymalna NETD (20°C) | ≤20mK |
| Tryb pracy | |
| Częstotliwość wyświetlania klatek | 1~100Hz Regulowany |
| Tryb pracy | Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60pin |
| Wideo cyfrowe | Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych |
| Synchronizacja zewnętrzna | CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC |
| Komunikacja | Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps |
| Zasilacz | 1-kanałowy panel obrazowania: 5V 1-kanałowy kriocooler: 24 V |
| Stabilne zużycie energii | 9W |
| Wymiar (mm) | 149×58,5×71 |
| Waga | ≤680g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Zastosowania przemysłowe
Moduł termowizyjny EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
Nasze atuty
Często zadawane pytania
1. Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych średniofalowych (MWIR) i długofalowych (LWIR).Jest to bezpośrednio związane z przezroczystością mierzoną przez kamerę termowizyjną.Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w milikelwinach (mK).Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
2. Jakie są zastosowania termowizji?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, ładunkach UAV, inspekcji przemysłowej, pożarnictwie, konserwacji predykcyjnej, ADAS, zapobieganiu epidemii, AIoT itp.
3. Co to jest detektor MCT/HgCdTe?
MCT, zwany również HgCdTe, odnosi się do rtęciowo-kadmowo-telluridowej, która jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) i jest powszechnym materiałem w fotodetektorach.Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone.Jest bardziej czuły niż czujniki termiczne.
