Szybka integracja chłodzonego modułu termicznego MCT MWIR z dronami 640x512 15μM
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Zakres spektralny | 3,7 ~ 4,8 μm MW | Częstotliwość wyświetlania klatek | 50Hz/100Hz |
Rozmiar | 125x92x67mm | Waga | ≤650g |
High Light | Szybka integracja Moduł termiczny MWIR,Moduł termiczny chłodzony MCT,Moduły kamer chłodzonych MWIR 15uM |

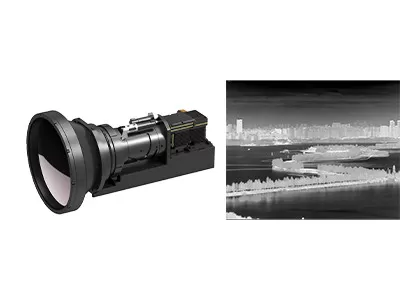

Szybka integracja 640x512 / 15μM MCT MWIR chłodzony moduł termiczny do dronów
GAVIN615B to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora podczerwieni HgCdTe MWIR 640x512 / 15µm z chłodnicą krio-kriopowietrzną RS046, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby wyświetlać ostre i wyraźne obrazy termiczne.
Skonfigurowany z kriocoolerem RS046, GAVIN615B jest bardzo kompaktowy, ma wymiary 125x92x67mm i waży mniej niż 650g.Jego stabilne zużycie energii wynosi zaledwie 12W.Dzięki przemysłowemu interfejsowi cameralink kamera termowizyjna lub integrator systemów może łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł termowizyjny GAVIN615B.
- Wysoka czułość, NETD≤20mK
- Wykrywanie dalekiego zasięgu
- Regulowana liczba klatek na sekundę
- Łatwa integracja z systemem
Model | GAVIN615B |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 15μm |
Kriochłodziarka | RS046 |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Czas chłodzenia (20°C) | ≤7min |
netto (20°C) | ≤20mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 50Hz/100Hz |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | ×1/×2/×4 |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | J30JZ 25pin |
Wideo analogowe | KUMPEL |
Wideo cyfrowe | 16-bitowy RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
Synchronizacja zewnętrzna | Synchronizacja zewnętrzna ramki: poziom RS422 |
Komunikacja | RS422, 115200bps |
Zasilacz | 20~28VDC |
Stabilne zużycie energii | 12W |
Wymiar (mm) | 125×92×67 |
Waga | ≤650g |
Operacja Temperatura | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Soczewka optyczna | |
Opcjonalny obiektyw | Ciągły zoom 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Moduł termowizyjnej kamery termowizyjnej GAVIN615B jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Do czego służy kriocooler?
Kriocoolery to maszyny, które utrzymują czujniki w bardzo niskich temperaturach, dzięki czemu obrazy termiczne mogą być wykonywane podczas długotrwałych misji.W wielu zaawansowanych aplikacjach czujniki rejestrujące obrazy wymagają ekstremalnie niskich temperatur.
2. Jakie są główne czynniki pomiaru jakości kriocoolera?
Długa żywotność baterii i niezawodne działanie to główne czynniki pomiaru jakości kriocoolera.Kriocooler GSTiR charakteryzuje się szerokim zakresem temperatur pracy i doskonałą niezawodnością.Jego MTTF (średni czas do awarii) osiągnął 10 000 godzin, co spełnia wymagania dotyczące uruchamiania systemu 24*7.
3. Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych fal średniofalowych (MWIR) i fal długich (LWIR).Jest to bezpośrednio związane z klarownością mierzoną przez kamerę termowizyjną.Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w milikelwinach (mK).Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
