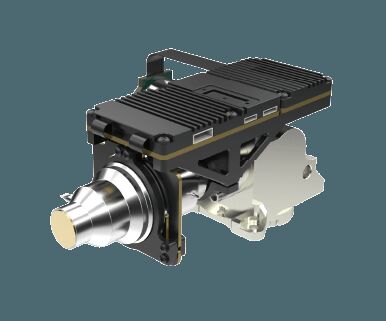

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

  • 640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN615B
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rozmiar 125x92x67mm Waga ≤650g
Rezolucja 640x512 / 15μm NETD ≤20mk
Zakres widmowy 3,7 ~ 4,8 μm MW Ramka klatek 50 Hz/100 Hz
Podkreślić

640x512 Moduł cieplny chłodzony

,

Moduł cieplny o temperaturze 15 μm
Zostaw wiadomość
opis produktu

640x512 / 15μm Chłodzony moduł termowizyjny MCT MWIR dla Wieloczujnikowy ładunek użyteczny

Opis produktu


GAVIN615B to chłodzony moduł termowizyjny średniej fali opracowany przez SensorMicro. Składa się z detektora IR HgCdTe MWIR 640x512 / 15µm z chłodziarką RS046, elektronika sprzętowa i różne algorytmy przetwarzania obrazu są również już wbudowane, aby prezentować ostre i wyraźne obrazy termiczne.


Skonfigurowany z chłodziarką RS046, GAVIN615B jest bardzo kompaktowy, mierzy 125x92x67mm i waży mniej niż 650g. Jego stabilny pobór mocy wynosi zaledwie 12W. Dzięki standardowemu interfejsowi cameralink, integrator kamery na podczerwień lub systemu może łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł termowizyjny GAVIN615B.


Główne cechy


- Wysoka czułość, NETD≤20mK

- Detekcja dalekiego zasięgu

- Regulowana częstotliwość odświeżania

- Łatwa integracja z systemem


Specyfikacje produktu


Model GAVIN615B
Wydajność detektora IR
Rozdzielczość 640x512
Rozmiar piksela 15μm
Chłodziarka RS046
Zakres spektralny 3.7μm～4.8μm MW
Czas chłodzenia (20°C) ≤7min
NETD (20°C) ≤20mK
Przetwarzanie obrazu
Częstotliwość odświeżania 50Hz/100Hz
Tryb ściemniania Liniowy/Histogram/Mieszany
Zoom cyfrowy ×1/×2/×4
Kierunek obrazu Obrót w poziomie/pionie/po przekątnej
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny J30JZ 25pin
Wideo analogowe PAL
Wideo cyfrowe 16bit RAW/YUV: 16bit DVP/Wyjście Cameralink
Zewnętrzna synchronizacja Zewnętrzna synchronizacja klatek: poziom RS422
Komunikacja RS422, 115200bps
Zasilanie 20~28VDC
Stabilny pobór mocy 12W
Wymiary (mm) 125×92×67
Waga ≤650g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: GJB Montowane w pojeździe szybkie transport
Wstrząsy: Półsinusoida, 40g 11 ms, 3 osie 6 kierunków 3 razy każdy
Obiektyw optyczny
Opcjonalny obiektyw Zoom ciągły
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4


Zastosowania przemysłowe


Moduł kamery termowizyjnej GAVIN615B jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitoringu, system poprawy widzenia w locie, wieloczujnikowy ładunek użyteczny itp.


640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 0


Znormalizowana usługa


Kompletna dokumentacja: Instrukcje obsługi produktu, przewodniki konfiguracji i odniesienia do wyboru. Zacznij bez zgadywania.

Pomoc w zakresie rozwoju i testowania: Przykładowe testy zintegrowane, ocena wydajności i weryfikacja parametrów ułatwiona.

Zaawansowany zestaw narzędzi dla programistów: SDK, API, algorytmy i narzędzia do debugowania do głębokiej integracji.

Zdalne wsparcie techniczne: Wsparcie 24/7 - szybka reakcja i terminowe rozwiązywanie krytycznych problemów.

Gwarancja: Oryginalne części i ścisłe przestrzeganie procesów w celu przywrócenia optymalnej wydajności.


FAQ


1. Jakie są zalety chłodzonych detektorów podczerwieni?

Chłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, która jest zapewniana przez chłodziarkę detektora (ddc). Ma wysoką czułość i może rozróżniać bardziej subtelne różnice temperatur niż nienachłodzony detektor podczerwieni. Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużego zasięgu, który wynosi ponad dziesięć kilometrów. Struktura chłodzonego detektora jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem w porównaniu z nienachłodzonym detektorem.


2. Jak działa termowizja na podczerwień?
System termowizji na podczerwień to pasywne, bezkontaktowe wykrywanie i identyfikacja technologii podczerwieni. Skupia promieniowanie podczerwone sceny na detektorze podczerwieni płaszczyzny ogniskowej za pośrednictwem systemu optycznego na podczerwień, który może przepuszczać promieniowanie podczerwone. Detektor termiczny konwertuje sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz na podczerwień, który można obserwować gołym okiem.


3. Do czego służy chłodziarka?

Chłodziarki to maszyny, które utrzymują czujniki w ekstremalnie niskiej temperaturze, aby można było wykonywać zdjęcia termiczne podczas długotrwałych misji. W wielu zaawansowanych zastosowaniach czujniki, które rejestrują obrazy, wymagają bardzo niskich temperatur.


4. Jakie są główne czynniki mierzące jakość chłodziarki?

Długa żywotność baterii i niezawodne działanie to główne czynniki mierzące jakość chłodziarki. Chłodziarka SensorMicro ma szeroki zakres temperatur pracy i doskonałą niezawodność. Jej MTTF (średni czas do awarii) osiągnął 10 000 godzin, co spełnia wymagania dotyczące pracy 24*7.


5. Co to jest MTTF?

MTTF (średni czas do awarii) mierzy niezawodność części. Pokazuje, jak długo średnio część działa, zanim się zepsuje i trzeba ją wymienić. Na podstawowym poziomie informuje o jakości kupowanych części. Im dłużej działają, tym większą wartość z nich uzyskujesz.
