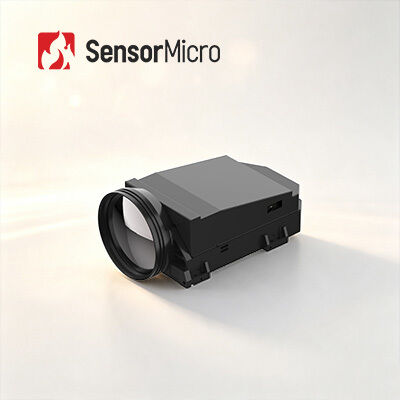

Moduł kamery IR z chłodzeniem, rozdzielczością 1280x1024 i rastrem pikseli 12 µm do monitorowania dalekiego zasięgu

  • 1280x1024 Resolution 12μm Pixel Pitch Cooled IR Camera Module for Long Range Monitoring
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC1212MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Wysoka rozdzielczość 1280x1024 Rozstaw pikseli 12μm
Liczba klatek na sekundę 50 Hz NETD 18mK(F2/F4)
Rozmiar 149×58,5×80 mm Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Rdzeń modułu kamery o chłodzonym promieniowaniem IR

,

Rdzeń modułu kamery 1280x1024

,

Moduły kamery chłodzone IR 12um
Zostaw wiadomość
opis produktu
Moduł kamery chłodzonej IR do monitorowania dalekiego zasięgu rdzeń 1280x1024 12μm
Przegląd produktu

Moduł kamery termicznej GAVIN GC1212MA o wysokiej rozdzielczości integruje duży detektor MWIR o rozmiarach 1280x1024/12μm.Wbudowane są różne algorytmy przetwarzania obrazu, które wytwarzają wyraźne obrazy podczerwone w całkowitej ciemności lub w złej pogodzieMoże wykrywać i rozpoznawać zagrożenia i zagrożenia na dużą odległość, a jednocześnie przedstawiać więcej szczegółów dotyczących celu na krótką odległość.

Dzięki dużej rozdzielczości 1280x1024 może realizować szersze pole widzenia i dostarczać więcej szczegółów obrazu.Zmniejszony rozmiar pikseli 12 μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego w celu osiągnięcia tej samej misji.Idealne dla integratorów systemów tworzących niestandardowe aplikacje.

Główne cechy
  • Rozdzielczość megapixelów, wyjątkowa jakość obrazu
    • Napędzany przez 1280×1024/12μm detektor podczerwieni chłodzony w środkowej fali dla ostrych, szczegółowych obrazów termicznych
    • Zintegrowane zaawansowane algorytmy przetwarzania obrazu, w tym DRC, redukcja hałasu 2D / 3D i wzmocnienie krawędzi (EE) dla doskonałej jasności
  • Wysoka niezawodność, wyższa wrażliwość
    • Technologia obrazowania termicznego chłodzonego w środku fali zapewnia doskonałą elastyczność i spójność
    • Wyjątkowa wrażliwość termiczna przy NETD tak niskiej jak 18mK
  • Łatwa integracja, elastyczna konfiguracja
    • Wspiera interfejs CameraLink z wyjściem danych obrazu RAW/YUV
    • Wielokrotne konfiguracje optyczne ciągłego powiększania dostępne dla różnych potrzeb
Specyfikacja produktu
Model GAVIN GC1212MA
Rozstrzygnięcie 1280×1024
Wielkość pikseli 12 μm
Kryochłodnik RS058
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 18mK ((F2/F4)
Prędkość obrazu 50 Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Standardowy interfejs zewnętrzny J30JZ 25-pin HDMI Dedicated Output Interface
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii ((23°C) ≤ 11 W
Czas chłodzenia ((23°C) ≤8min
Rozmiar ((mm) 149×58,5×80
Waga ((g) ≤ 680
Temperatura pracy -40°C~+71°C
Wibracje Drgania: intensywność przenoszenia z dużą prędkością; Wpływ: pół fala sinus, 40 g / 11 ms, 3 osi, 6 kierunków, 3 razy / kierunek
Opcje soczewek Stała ostrość: 19 mm/F2
Zwiększenie ciągłe: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Zastosowania przemysłowe

Moduł kamery podczerwonej termicznej GAVIN GC1212MA jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, monitorowanie dalekiego zasięgu, badania naukowe i inne.

Rozwiązania wykrywania IR
  • Wysoka wrażliwość i doskonała wydajność
  • Światowa wiodąca technologia w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni - zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy - trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
Zalety optycznego obrazowania gazowego
  • Oszczędność czasu i wydajność:Wspieranie wykrywania w czasie rzeczywistym na dużą skalę, szybkie lokalizowanie wycieków, brak konieczności przerywania produkcji
  • Wykrycie dalekiego zasięgu:Z dala od niebezpiecznych i skomplikowanych obszarów, badania bezkontaktowe, niezniszczające, bez dodatkowego źródła promieniowania
  • Łatwe do analizy:Intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
  • Wielofunkcyjna kontrola:Można wykrywać różnorodne gazy, z doskonałą zdalną funkcją pomiaru temperatury
Zasada działania optycznego obrazowania gazowego

Optyczne obrazowanie gazowe jest rodzajem technologii podczerwieni, która umożliwia wizualizację niewidzialnych gazów przemysłowych.różnice promieniowania podczerwonego występują między gazem a tłemDetektor podczerwieni do wykrywania wycieku gazu z wbudowanym filtrem wąskopasmowym odbiera tylko pasmo podczerwieni w pobliżu szczytu absorpcji podczerwieni gazu,i może przekształcić gaz w widoczne obrazy podczerwone poprzez różnicę promieniowania między gazem a tłem.
