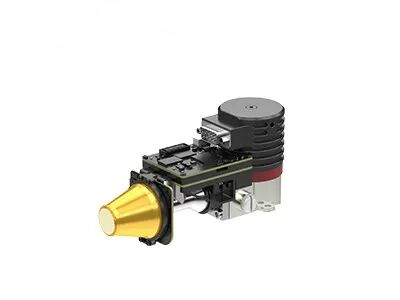

Szybka integracja chłodzonego rdzenia kamery IR EYAS1212 Mega Pixel 1280x1024/12μm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | EYAS1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Rozstaw pikseli | 12 μm |
|---|---|---|---|
| NETD | ≤20mk | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Rozmiar | 149x58,5x71mm | Ramka klatek | 1 ~ 100 Hz Regulowany |
| Podkreślić | Chłodzony rdzeń kamery na podczerwień 12uM,rdzeń kamery na podczerwień EYAS1212 |
||
opis produktu
EYAS1212 Ochłodzone jądro cieplne
Szybka integracja chłodzona kamera IR EYAS1212 Mega Pixel 1280x1024 / 12μM
Opis produktu
EYAS1212 to moduł podczerwonego o wysokiej rozdzielczości analogowo-cyfrowego chłodzenia oparty na formatach 1280x1024 12μm pitch IR FPA.
Moduł AD zawiera tablicę bliską, która zapewnia czas FPA i czułe zasilanie.Interfejs Camera Link wydaje 16-bitowe dane surowe, co znacznie upraszcza integrację detektora z systemem.
W związku z tym moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacji na chłodzonym detektorze podczerwonym SensorMicro 1280x1024 / 12μm,rozpocząć szybki wtórny rozwój i skrócić okres rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termicznych podczerwieni lub systemów opartych na chłodzonych detektorach podczerwieni.
SensorMicro jest dostawcą czujników podczerwieni i rdzeni kamer termicznych OEM.Mamy profesjonalny zespół obsługi posprzedażowej, aby zapewnić klientom profesjonalną odpowiedźJeśli masz jakiekolwiek pytania lub problemy, skontaktuj się z nami w dowolnym momencie, będziemy w pierwszym czasie, aby odpowiedzieć.
Główne cechy
- Łatwe w tworzeniu i integracji
- Interfejs Cameralink Wyjście 16 bit Raw Data, Serial Port Control
- Zintegrowana struktura, wymiary są zgodne z detektorem.
- 5V Jednorazowe zasilanie
- Zdolny do łapania szybko poruszającego się celu
Specyfikacja produktu
| Model | EYAS1212 |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 1280x1024 |
| Wskaźnik pikseli | 12 μm |
| Kryochłodnik | RS058F |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia (25°C) | ≤6min |
| Optymalna NETD (20°C) | ≤ 20mK |
| Tryb pracy | |
| Prędkość obrazu | 1~100Hz regulowane |
| Tryb pracy | Zdjęcie; tryb integracji ITR/IWR; tryb Windows; tryb przeciwrozkwitowy |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60pin |
| Digitalne wideo | Cameralink: wyjście 16 bitów Raw Data |
| Sync zewnętrzny | CC1: Sync zewnętrzny INT/Frame; CC2: MC Sync zewnętrzny |
| Komunikacja | Odpowiedź na pytanie: |
| Zasilanie | Panel obrazowania 1 kanału: 5V 1 kanałowy chłodniak: 24 V |
| Stabilne zużycie energii | 9W |
| Rozmiar (mm) | 149×58,5×71 |
| Waga | ≤ 680 g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każda |
Zastosowania przemysłowe
Moduł obrazowania termicznego EYAS1212 jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotniczej, ładunek użyteczny wielosensorów itp.
Różnorodne portfolio produktów
Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.
Bogata różnorodność produktów
Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
Wyjątkowe osiągnięcia
Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w wielu warunkach środowiskowych.
Łatwa integracja
Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytanie
1Zalety optycznego obrazowania gazowego
Oszczędność czasu i wydajność: obsługa wykrywania na dużą skalę w czasie rzeczywistym, szybka lokalizacja wycieku, brak konieczności przerywania produkcji.
Wykrywanie na dużą odległość: z dala od niebezpiecznych i złożonych obszarów, badania nienaruszające bez kontaktu, bez dodatkowego źródła promieniowania
Łatwość analizy: intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
Badanie wielofunkcyjne: można wykryć różne gazy, z doskonałą zdalną funkcją pomiaru temperatury
2Zasada działania optycznego obrazowania gazowego
Optyczne obrazowanie gazu to rodzaj technologii podczerwieni, która może zobaczyć niewidzialne gazy przemysłowe.
Po wchłonięciu promieniowania podczerwonego w określonych długościach fali, różnica promieniowania podczerwonego spowoduje między gazem a tłem.
Detektor podczerwieni wykrywający wycieki gazu z wbudowanym filtrem wąskopasmowym odbiera tylko pasma podczerwieni w pobliżu szczytu absorpcji podczerwieni gazu,i może przekształcić gaz w widoczne obrazy podczerwone poprzez różnicę promieniowania między gazem a tłem.
