Szybka integracja 1280×1024 Rozdzielczość 10µm Piksel 1~100Hz Regulowana liczba klatek na sekundę Chłodzony moduł kamery na podczerwień

  • Fast Integration 1280×1024 Resolution 10μm Pixel Pitch 1~100Hz Adjustable Frame Rate Cooled Infrared Camera Module
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G1210HMF
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1280x1024 Rozstaw pikseli 10μm
NETD 20mK(F2); 25mK(F4) Zakres widmowy 3,7 ~ 4,8 μm MW
Rozmiar 102×87×57mm Liczba klatek na sekundę Regulacja w zakresie 1 ~ 100 Hz
Podkreślić

Moduły kamer chłodzonych na podczerwień Moduły kamer chłodzonych 12um

,

149x58
Zostaw wiadomość
opis produktu

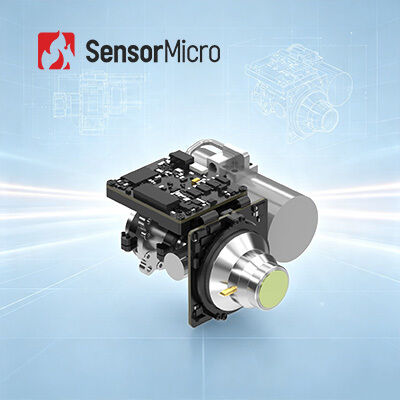

Szybko zintegrowany moduł kamery chłodzonej IR EYAS G1210HMF Mega Pixel 1280×1024/10μm
Przegląd produktu

EYAS G1210HMF integruje 1280×1024/10 μm megapixel HOT MWIR ochłodzony detektor podczerwieni z płytą obwodową AD, wyposażoną w wysokowydajny liniowy kryochłodnik Stirlinga.Wspiera konwersję sygnałów analogowych w czasie rzeczywistym na cyfrowe strumienie wideo, zintegrowany z funkcjami sterowania mocą napędową i kontrolą czasu, umożliwiając szybką integrację platformy systemu.

Dzięki technologii HOT systemy te są w pełni kompatybilne ze światem, co umożliwia klientom OEM skuteczne testowanie i walidację detektorów, znacząco upraszczając integrację systemów i przyspieszając postęp w rozwoju.EYAS G1210HMF osiąga zoptymalizowany SWaP (rozmiar, waga i moc) przy zachowaniu wysokiej wydajności, co czyni go idealnym rozwiązaniem do zintegrowanych zastosowań o wysokich wymaganiach dotyczących jakości obrazu i niezawodności.

Kluczowe cechy
  • Jasność megapixelów, szybki rozwój:Opracowany na bazie 1280×1024/10μm megapixel HOT MWIR ochłodzony detektor podczerwieni, dostarczający doskonałe szczegóły obrazowania z zintegrowanym obwodem AD dla szybkiej integracji platformy
  • Technologia HOT, optymalizacja SWaP:Temperatura pracy płaszczyzny ogniskowej podwyższona do 150 K przy minimalnym rozmiarze (≤ 102 × 87 × 57 mm), lekkiej konstrukcji (390 g) i niskim zużyciu energii (6 W)
  • Wyjątkowa wydajność, łatwa integracja:Regulowana częstotliwość klatki od 1-100 Hz do rejestrowania szybko poruszających się celów, interfejs CameraLink wydaje 16-bitowe dane surowe z sterowaniem portem seryjnym
Specyfikacje techniczne
Model EYAS G1210HMF
Rozstrzygnięcie 1280×1024
Wielkość pikseli 10 μm
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 20mK(F2)
25mK(F4)
Prędkość obrazu 1~100 Hz, regulowane (50 Hz domyślnie)
Tryb pracy Zdjęcie, tryby integracji ITR/IWR, antyblosowanie, tryb Windows
Digitalne wideo 16-bitowy CameraLink (tryb CameraLink DualBase)
Sync zewnętrzny CC1: ramy zewnętrzne synchroniczne
Komunikacja CameraLink UART (zazwyczajny) / RS232 (przystosowany)
Wskaźnik Baud: 9600bps (default)
Zasilanie Płyty AD: 5V
Kryochłodnik: 12 V
Moc stała (23°C) ≤ 6W
Czas chłodzenia ((23°C) ≤3min
Wielkość 102 × 87 × 57 mm
Waga ≤ 390 g
Temperatura pracy -40°C~+71°C
Zastosowania przemysłowe

Moduł obrazowania termicznego EYAS G1210HMF jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, monitorowanie dalekiego zasięgu, badania naukowe i inne.

O SensorMicro

SensorMicro powstało z prostej, ale silnej wiary: innowacje powinny służyć potrzebom rzeczywistym.i możliwości, które leżą pod.

Przekształcając niewidzialne ciepło w widzialną prawdę, pomagamy przemysłowi podejmować mądrzejsze decyzje, chronić to, co najważniejsze, i poruszać się złożonością z jasnością.inspekcja przemysłowa, opieki medycznej, wizji maszynowej, monitorowania środowiska oraz kluczowych aspektów neutralności węglowej.

Częste pytania
Wykorzystanie LWIR, MWIR/LWIR Dwufarbowy Detektor Chłodzonego Podczerwieni

W technologii obrazowania termicznego w podczerwieni detektory termiczne długowzorowe mają silne przeniknięcie przez pyłowe atmosfery i nie są zakłócone przez efekt błyszczącego słońca i odbicia światła.W różnych skomplikowanych środowiskach można uzyskać doskonałą jakość obrazu, takie jak napędzenie pojazdów w pyłowej atmosferze, żeglowanie statków na wodzie z odblaskowym światłem i latające samoloty w chmurach.

Dwukolorowy chłodzony detektor podczerwieni łączy w sobie zalety wykrywania fal średnich i długich w jednym zestawie chłodzonych detektorów podczerwieni,o mocy wyjściowej nieprzekraczającej 50 WMoże być używany do wykrywania złożonych tła i monitorowania szybko poruszających się celów.
