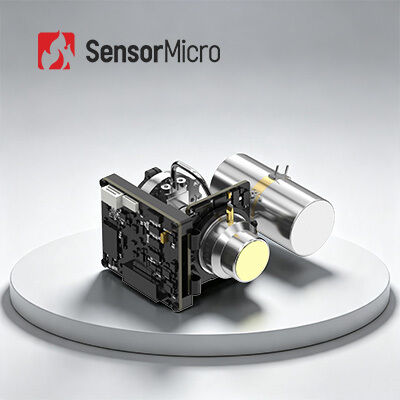

EYAS G1010HMG 1024×768 Rozdzielczość 10μm Pixel Pitch Chłodzony HOT Infrared Module dla szybkiej integracji

Chłodzony moduł AD EYAS G1010HMG składa się z chłodzonego detektora podczerwieni HOT o rozdzielczości 1024×768/10µm i płytki drukowanej AD, wyposażonego w kriochłodziarkę Stirlinga RS046. Konwertuje analogowy sygnał wyjściowy chłodzonego detektora podczerwieni na cyfrowy strumień wideo, jednocześnie zapewniając zasilanie napędu i czasowanie sterowania.

Moduł ten pomaga klientom OEM w szybkim testowaniu i weryfikacji detektorów, upraszcza proces integracji między chłodzonymi detektorami podczerwieni a kompletnych systemów i znacząco przyspiesza postęp prac rozwojowych. Moduły HOT (temperatura pracy do 150K) charakteryzują się zoptymalizowanymi parametrami rozmiaru, wagi i mocy (SWaP) oraz niezawodnością, co jest idealne do zastosowań wymagających niskiej wagi i wysokiej stabilności.

• Duży format, mały piksel: Opracowany w oparciu o chłodzony detektor podczerwieni MWIR HOT o dużym formacie i małym pikselu 1024×768/10µm, zapewniający bardziej szczegółowe obrazy
• Zintegrowany obwód AD: Konwersja analogowo-cyfrowa umożliwia szybką integrację platformy o wymiarach zgodnych z detektorem
• Technologia HOT, optymalizacja SWaP-C: Temperatura pracy płaszczyzny ogniskowej podniesiona do 150K przy minimalnych wymiarach ≤72×87×51mm, wadze do 250g i zużyciu mocy do 6W
• Wybitna wydajność: Regulowana liczba klatek na sekundę od 1-120 Hz, umożliwiająca przechwytywanie szybko poruszających się celów
• Interfejs Camera Link: Wyjście 16-bitowych danych surowych ze sterowaniem portem szeregowym

Moduł termowizyjny EYAS G1010HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, dalekosiężny nadzór, badania naukowe i inne.

• Kompletna dokumentacja: Podręczniki produktu, przewodniki konfiguracji i referencje wyboru ułatwiające rozpoczęcie pracy bez zgadywania
• Pomoc w rozwoju i testowaniu: Przykładowe testy zintegrowane, ocena wydajności i weryfikacja parametrów ułatwione
• Zaawansowany zestaw narzędzi dla deweloperów: SDK, API, algorytmy i narzędzia do debugowania do głębokiej integracji
• Zdalne wsparcie techniczne: Wsparcie 24/7 z szybką reakcją i terminowym rozwiązywaniem krytycznych problemów
• Gwarancja: Oryginalne części i ścisłe przestrzeganie procesów w celu przywrócenia optymalnej wydajności

Według metody chłodzenia, matryce ogniskowe podczerwieni można podzielić na chłodzone i niechłodzone detektory termowizyjne. Chłodzone detektory podczerwieni FPA głównie wykorzystują butlę Dewara/szybki lodówkę dławiącą i butlę Dewara/lodówkę cyklu Stirlinga. Natomiast niechłodzone detektory termowizyjne FPA pracują w temperaturze pokojowej i są rdzeniem niechłodzonych systemów termowizyjnych. Najczęściej spotykane materiały termoczułe to tlenek wanadu (Vox) i krzem amorficzny (a-Si). Materiał tlenku wanadu jest głównym wyborem na obecnym rynku ze względu na wysoki współczynnik odporności na temperaturę i wysoką czułość termiczną.

Na detektorze matrycy ogniskowej rozmieszczony jest szereg elementów światłoczułych. Promienie podczerwone emitowane z nieskończoności są obrazowane na tych elementach światłoczułych matrycy ogniskowej przez układ optyczny. Detektor konwertuje sygnał świetlny na sygnał elektryczny i wykonuje wzmocnienie całkowe, próbkowanie, bufor wyjściowy i system multipleksowania, a następnie jest przesyłany do systemu monitorowania w celu utworzenia obrazu.
