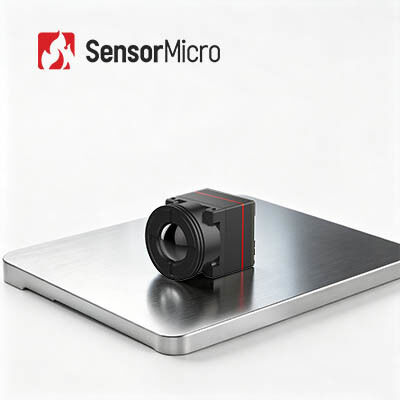

Rdzeń kamery IR niechłodzonej tlenem wanadu o rozdzielczości 640x512 i 40mK NETD do monitorowania bezpieczeństwa
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612 Pro |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Liczba klatek na sekundę | 25/30 Hz/50 Hz |
|---|---|---|---|
| Typowy NETD | ≤40mK | Zużycie energii | 0,5 w |
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Podkreślić | Rdzeń kamery na podczerwień z tlenku wanadu,rdzeń kamery na podczerwień,niechłodzona kamera na podczerwień 40mK |
||
opis produktu
Rdzeń kamery termowizyjnej na podczerwień bez chłodzenia z tlenku wanadu, typowa NETD 40mK do monitoringu bezpieczeństwa
Miniaturowy rdzeń kamery termowizyjnej na podczerwień 640x512 12um do monitoringu bezpieczeństwa
Zaprojektowany do kompaktowych i precyzyjnych systemów na podczerwień, ultralekki rdzeń kamery termowizyjnej iTL612Pro rozwiązuje kluczowe problemy związane z ograniczeniem obciążenia konstrukcyjnego, trudną integracją i wysokim zużyciem energii miniaturowych urządzeń termowizyjnych. Przyjmując zaawansowaną technologię detekcji o wysokiej rozdzielczości 640*512 i zoptymalizowane algorytmy obrazowania, zapewnia spójne, wysokiej jakości wyniki obrazowania termowizyjnego w środowiskach instalacji o ograniczonej przestrzeni. Jego ultralekka waga 13,7 g, miniaturowy rozmiar obudowy i niskie zużycie energii 0,5 W sprawiają, że idealnie nadaje się do urządzeń przenośnych, miniaturowego sprzętu monitorującego, noszonych kamer termowizyjnych i kompaktowych systemów detekcji przemysłowej. Dzięki elastycznemu wyborowi obiektywów i kompatybilności z wieloma protokołami wyjściowymi danych, obsługuje szybkie wdrażanie i iteracyjne ulepszanie różnorodnych rozwiązań branżowych w zakresie podczerwieni.
Główne cechy
Niezrównana lekkość i minimalne obciążenie
- Ultra-miniaturowy rozmiar: 17,3*17,3*23,4 mm (w tym obiektyw 9,1 mm)
- Ultra-lekki: 13,7±0,5 g (w tym obiektyw 9,1 mm)
- Ultra-niskie zużycie energii: już od 0,5 W
Główny FPA z wyraźnym obrazowaniem
- Rozdzielczość 640x512 do szerokiej integracji
- Zwiększona klarowność obrazu: wiele algorytmów obrazowania nowej generacji dla lepszej jakości obrazu
Łatwy rozwój i bezproblemowa integracja
- Dostępne wiele opcji obiektywów, aby dopasować się do różnych scenariuszy zastosowań
- Obsługuje wiele interfejsów wyjściowych obrazu: DVP8, LVDS, MIPI, USB 2.0 i BT.656
- Wyjście danych RAW/YUV/Matrix-TEMP z kontrolą portu szeregowego
Specyfikacje produktu
| Model | iTL612Pro |
|---|---|
| Wskaźniki detektora podczerwieni | |
| Materiał czuły | VOx |
| Rozdzielczość | 640*512 |
| Rozmiar piksela | 12µm |
| Odpowiedź spektralna | 8µm ~ 14µm |
| Typowa NETD | ≤40mK |
| Przetwarzanie obrazu | |
| Częstotliwość klatek cyfrowych | 25/30Hz/50Hz |
| Czas uruchomienia | ≤5s |
| Wideo cyfrowe | RAW/YUV/Matrix-TEMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlanie obrazu | 10 (czarny na gorąco/biały na gorąco/fałszywy kolor) |
| Oprogramowanie PC | |
| Moduł podczerwieni | Sterowanie modułem i wyświetlanie wideo |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Interfejs 30Pin_HRS: DF40C-30DP-0.4V(51) |
| Interfejs zewnętrzny MIPI | Interfejs złącza Panasonic 34Pin: AXE634124 |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Napięcie zasilania | 4.2-5.5V |
| Typowe zużycie energii | 0.5W |
| Pomiar temperatury | |
| Temperatura pracy | -10℃~+50℃ |
| Zakres pomiaru temperatury | / |
| Dokładność pomiaru temperatury | / |
| Częściowy pomiar temperatury | / |
| SDK | / |
| Mechaniczne | |
| Rozmiar (w tym obiektyw) | 17.3*17.3*23.4(obiektyw 9.1mm) 17.3*17.3*30.2(obiektyw 13mm) 17.3*17.3*38(obiektyw 25mm) 17.3*17.3*54(obiektyw 45mm) |
| Waga (w tym obiektyw) | 13.7±0.5g(obiektyw 9.1mm) 20±0.5g(obiektyw 13mm) 27.3±0.5g(obiektyw 25mm) 51±0.5g(obiektyw 45mm) |
| Adaptacja środowiskowa | |
| Temperatura pracy | -40℃~+70℃ |
| Temperatura przechowywania | -45℃~+85℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracje | Wibracje sinusoidalne, Częstotliwość: 10HZ~150HZ~10HZ, Wartość szczytowa: 0.15mm, Kierunek osiowy: X, Czas trwania: 8min/oś, Cykle: 2 razy |
| Uderzenia | Półsinusoida, 30g/11ms, Kierunek uderzenia Oś X, 3 razy |
| Certyfikacja | ROHS2.0/REACH |
| Obiektyw optyczny | Stała ostrość Atermiczny: 9.1/13/25/45mm |
Zastosowania przemysłowe
- Gaszenie pożarów lasów
- Konserwacja energetyczna
- Inspekcja fotowoltaiczna
- Monitoring bezpieczeństwa
- Urządzenia noszone
- Urządzenia przenośne
Profil firmy
SensorMicro jest wiodącym na świecie producentem i dostawcą detektorów podczerwieni. Jest gotów dostarczyć klientom na całym świecie wysokowydajne detektory termowizyjne bez chłodzenia i chłodzone oraz podzielić się swoim profesjonalnym doświadczeniem w zastosowaniach.
SensorMicro dostarcza zaawansowane detektory podczerwieni, rdzenie kamer i moduły o wszechstronnych formatach i zakresach fal. Zaprojektowane z myślą o klarowności, czułości i wydajności, nasze produkty płynnie integrują się z różnorodnymi systemami, umożliwiając rozwój obrazowania i zastosowań sensorycznych nowej generacji w różnych branżach.
Detektory SensorMicro są szeroko stosowane w termografii, bezpieczeństwie i nadzorze, wizji osobistej, motoryzacji i produktach konsumenckich na podczerwień. Zdolność SensorMicro do produkcji masowej pozwala mu zaspokoić rosnące zapotrzebowanie ze wszystkich istniejących i powstających rynków.
FAQ
1. Czym jest detektor podczerwieni / czujnik obrazowania termowizyjnego?
Fale podczerwone są niewidoczne dla ludzkiego oka. Detektor podczerwieni / czujnik obrazowania termowizyjnego to urządzenie optoelektryczne reagujące na promieniowanie podczerwone i energię cieplną, które przekształca je w sygnał elektryczny, a następnie generuje widzialne obrazy termiczne.
2. Co to jest WLP?
WLP oznacza opakowanie na poziomie wafla. Jest to proces kompletowania wysokiej próżni bezpośrednio na całym waflu MEMS, a następnie skrawania i cięcia w celu wykonania pojedynczego czujnika podczerwieni. Wraz z opakowaniem metalowym i ceramicznym są to 3 główne formaty opakowań dla niechłodzonych detektorów podczerwieni.
3. Jaka jest zaleta WLP?
Detektory IR WLP są specjalnie zaprojektowane, aby sprostać wymaganiom miniaturyzacji i niskich kosztów w zastosowaniu technologii podczerwieni na rynku elektroniki konsumenckiej. SensorMicro, dzięki możliwościom produkcji masowej, oferuje obecnie różnorodne rozwiązania modułów podczerwieni WLP, aby wspierać nowe zastosowania na rynkach wschodzących.
