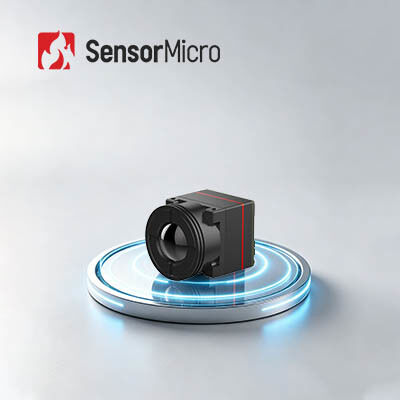

Kompaktowa i lekka konstrukcja Niechłodzony rdzeń kamery na podczerwień o rozdzielczości 640 x 512 i odstępie pikseli 12 μm

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL612 Pro
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 640x512 Liczba klatek na sekundę 25/30 Hz/50 Hz
Zakres widmowy 8 ~ 14μm Zużycie energii 0,5 w
Typowy NETD ≤40mK Rozstaw pikseli 12μm
Podkreślić

Cyfrowa kamera wideo niechłodzona na podczerwień

,

niechłodzona kamera na podczerwień 640x512

,

niechłodzony rdzeń kamery na podczerwień 12um
Zostaw wiadomość
opis produktu
Kompaktowa i lekka konstrukcja Nieschłodzony rdzeń kamery termowizyjnej 640x512 12μm
Nowe standardy SWaP dla miniaturowych rdzeni termowizyjnych, ultraniskoprofilowy rdzeń kamery termowizyjnej iTL612Pro osiąga idealną równowagę między ultralekką konstrukcją, ultralekką wagą, niskim zużyciem energii i obrazowaniem w wysokiej rozdzielczości. Zbudowany z wysokiej klasy detektora 640*512/12μm na poziomie wafla i ulepszonych algorytmów optymalizacji obrazu, zapewnia profesjonalną wydajność obrazowania termowizyjnego znacznie wykraczającą poza produkty o tym samym rozmiarze.
Przełamując ograniczenia rozmiaru i wagi tradycyjnych rdzeni podczerwieni, jego kwadratowy przekrój 17,3 mm i ultralekka obudowa 13,7 g znacznie zmniejszają bariery montażowe systemu i obciążenie konstrukcyjne. W połączeniu z ultraniskim zużyciem energii i wysoce rozszerzalnymi interfejsami programistycznymi, umożliwia przedsiębiorstwom opracowywanie bardziej przenośnych, miniaturowych i wydajnych produktów do obrazowania termowizyjnego w podczerwieni, obejmujących wiele przemysłowych i komercyjnych zastosowań.
Główne cechy
Niezrównana lekkość i minimalne obciążenie
  • Ultraniskoprofilowy rozmiar: 17,3*17,3*23,4 mm (w tym obiektyw 9,1 mm)
  • Ultralekka waga: 13,7±0,5 g (w tym obiektyw 9,1 mm)
  • Ultraniskie zużycie energii: nawet 0,5 W
Główny FPA z wyraźnym obrazowaniem
  • Rozdzielczość 640x512 do szerokiej integracji
  • Ulepszona klarowność obrazu: wiele algorytmów obrazowania nowej generacji dla lepszej jakości obrazu
Łatwy rozwój i bezproblemowa integracja
  • Dostępne są liczne opcje obiektywów, aby dopasować się do różnych scenariuszy zastosowań
  • Obsługuje wiele interfejsów wyjściowych obrazu: DVP8, LVDS, MIPI, USB 2.0 i BT.656
  • Wyjście danych RAW/YUV/Matrix-TEMP z kontrolą portu szeregowego
Specyfikacje produktu
Model iTL612Pro
Wskaźniki detektora podczerwieni
Materiał czuły VOx
Rozdzielczość 640*512
Rozmiar piksela 12μm
Odpowiedź spektralna 8μm ~ 14μm
Typowy NETD ≤40mK
Przetwarzanie obrazu
Częstotliwość klatek cyfrowych 25/30 Hz/50 Hz
Czas uruchomienia ≤5s
Wideo cyfrowe RAW/YUV/Matrix-TEMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu 10 (czarne na gorąco/białe na gorąco/fałszywy kolor)
Elektryczne
Standardowy interfejs zewnętrzny Interfejs 30Pin_HRS: DF40C-30DP-0.4V(51)
Interfejs MIPI zewnętrzny Złącze Panasonic 34Pin: AXE634124
Interfejs komunikacyjny TTL-232/USB2.0
Interfejs wideo cyfrowego DVP8/LVDS/MIPI/USB2.0/BT.656
Napięcie zasilania 4.2-5.5V
Typowe zużycie energii 0.5W
Mechaniczne
Rozmiar (w tym obiektyw) 17,3*17,3*23,4 (obiektyw 9,1 mm)
17,3*17,3*30,2 (obiektyw 13 mm)
17,3*17,3*38 (obiektyw 25 mm)
17,3*17,3*54 (obiektyw 45 mm)
Waga (w tym obiektyw) 13,7±0,5 g (obiektyw 9,1 mm)
20±0,5 g (obiektyw 13 mm)
27,3±0,5 g (obiektyw 25 mm)
51±0,5 g (obiektyw 45 mm)
Adaptacja środowiskowa
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -45℃~+85℃
Wilgotność 5%~95%, bez kondensacji
Wibracje Wibracje sinusoidalne, Częstotliwość: 10 Hz ~ 150 Hz ~ 10 Hz, Wartość szczytowa: 0,15 mm, Kierunek osiowy: X, Czas trwania: 8 min/oś, Cykle: 2 razy
Uderzenie Półsinusoida, 30 g/11 ms, Kierunek uderzenia oś X, 3 razy
Certyfikacja ROHS2.0/REACH
Obiektyw optyczny Stała ostrość Atermiczna: 9,1/13/25/45 mm
Zastosowania przemysłowe
Moduł termowizyjny iTL612 Pro może być stosowany w dziedzinach takich jak gaszenie pożarów lasów, konserwacja energetyczna, inspekcja fotowoltaiczna, monitorowanie bezpieczeństwa, urządzenia do noszenia, urządzenia przenośne itp.
O nas
Nasza wizja: Przekraczać granice wykrywania i zmieniać sposób, w jaki ludzie łączą się ze światem wokół nich.
Nasza misja: Wykorzystać moc technologii wykrywania podczerwieni do transformacji przemysłu na całym świecie, umożliwiając mądrzejsze decyzje, bezpieczniejsze środowiska i bardziej połączoną przyszłość.
Nasza wartość: Tworzyć zaawansowaną technologię podczerwieni, która czyni świat lepszym miejscem.
Często zadawane pytania
1. Jakie są zalety niechłodzonych detektorów podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga urządzenia chłodzącego, może pracować w temperaturze pokojowej i ma zalety szybkiego uruchamiania, niskiego zużycia energii, małego rozmiaru, lekkiej wagi, długiej żywotności, niskiego kosztu i tak dalej.
2. Jakie są kluczowe kwestie dotyczące detektora podczerwieni / modułu termowizyjnego dla Twojej aplikacji?
• Rozdzielczość detektora
• Rozmiar piksela
• NETD
• Jakość obrazu
• Opcje obiektywów
• Zużycie energii
• Rozmiar i waga
• Interfejs mechaniczny i elektryczny
• Budżet
3. Co to jest rozdzielczość detektora podczerwieni?
Czyli liczba pikseli obrazowania termowizyjnego. Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejsze cele na większej odległości. Zazwyczaj rozdzielczość obrazowania termowizyjnego w podczerwieni wynosi od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itp. Im wyższa rozdzielczość, tym wyższy koszt detektora.
4. Pole widzenia (FOV)
Odwołuje się do dwuwymiarowego pola widzenia przestrzeni obiektów obserwowanej przez system optyczny kamery termowizyjnej na podczerwień. Biorąc jako przykład poziome FOV, zakładając, że rozmiar tablicy detektora wynosi A*B, rozmiar piksela to d, a ogniskowa obiektywu to f, to kąt poziomego FOV θ=2*acrtan (A*d/2f). Po wybraniu tablicy detektora i rozmiaru piksela, pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe; przy krótszej ogniskowej pole widzenia będzie szersze.
