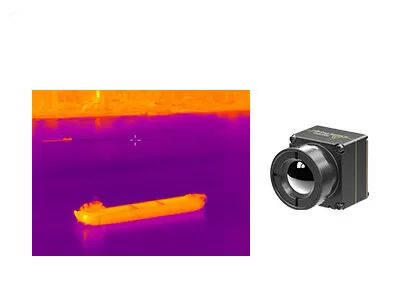

RAW YUV BT656 Cyfrowy rdzeń kamery wideo niechłodzonej na podczerwień 640x512 12um
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7w |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
Typowy NETD | ≤40mk | Częstotliwość wyświetlania klatek | 30 Hz |
High Light | Cyfrowa kamera wideo niechłodzona na podczerwień,niechłodzona kamera na podczerwień 640x512,niechłodzony rdzeń kamery na podczerwień 12um |
Mały rozmiar niechłodzonego rdzenia kamery na podczerwień 640x512 12um dla ładunków UAV
Jako wiodący producent chłodzonych, niechłodzonych detektorów podczerwieni i modułów termicznych, firma Global Technology opracowuje niewielki i lekki rdzeń termowizyjny iTL612R Pro, który jest kompaktową wersją rdzenia kamery termowizyjnej iTL612R.
W pełni zorientowany na SWaP-C (rozmiar-waga-i-koszt energii), rozmiar i waga rdzenia kamery na podczerwień iTL612R Pro była już w czołówce w branży.Jest to najlepszy wybór dla klientów, którzy mają ograniczone wymagania dotyczące rozmiaru i wagi podczas integracji własnych dronów.
Moduł termiczny iTL612R Pro, wyposażony w samodzielnie opracowany detektor podczerwieni na poziomie płytki półprzewodnikowej 640 × 512/12 μm, stopień ochrony obiektywu IP67, wersję do obrazowania i pomiaru temperatury oraz różne rozwiązania SDK, odpowiada na ograniczenia przestrzenne dzięki mniejszym rozmiarom i mniejszej masie, osiąga dłuższą żywotność baterii żywotność przy niższym zużyciu energii, przezwycięża problemy z integracją w dziedzinie elektroniki użytkowej i zapewnia więcej rozwiązań dla produktów kompaktowych i przenośnych.
Jest specjalnie opracowany dla dziedziny konserwacji zapobiegawczej, kontroli fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy i ratownictwa w przypadku katastrof, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 17mm×17mm×22mm (z obiektywem 9,1mm)
• Waga: 13 g (z obiektywem 9,1 mm)
• Zużycie energii na poziomie zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Całkowicie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie Windows/Linux/ARM SDK
• Obsługa regionalnych, punktowych i izotermicznych pomiarów temperatury
Różne interfejsy dla łatwej integracji
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612R Pro |
Wydajność detektora podczerwieni | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30 Hz |
Czas rozruchu | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, męski) |
Karta rozszerzenia USB | Typ C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 4,0-5,0 V V prądu stałego |
Typowe zużycie energii | 0,7 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Obsługa dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większy z ±2°C lub ±2% (@23℃±3℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Obsługa systemu Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Rozmiar (mm) | 17×17×22 (z obiektywem 9,1 mm) |
Waga | 13 g (z obiektywem 9,1 mm) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 9,1 mm |
Moduł termowizyjny iTL612R Pro można zintegrować z ładunkami użytkowymi UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja zapobiegawcza, Inspekcja fotowoltaiczna, Ochrona środowiska, Badania naukowe, Fotografia lotnicza, Dochodzenie policyjne, Pomoc i ratownictwo, Zapobieganie pożarom lasów, Bezpieczeństwo miejskie itp..
1. Jakie są zalety niechłodzonych detektorów podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie wymaga chłodzonego urządzenia, może pracować w temperaturze pokojowej i ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.
2. Jakie są kluczowe kwestie dotyczące detektora podczerwieni/modułu termicznego dla Twojej aplikacji?
--- Rozdzielczość detektora
--- Rozmiar piksela
--- NETD
--- Jakość obrazu
--- Opcje obiektywu
--- Zużycie energii
--- Rozmiar i waga
--- Interfejs mechaniczny i elektryczny
---Budżet
3. Co to jest rozdzielczość detektora podczerwieni
To znaczy liczba pikseli termowizji.Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejszy obiekt z większej odległości.Zwykle rozdzielczość termowizji w podczerwieni waha się od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itd. Przy wyższej rozdzielczości koszt detektora będzie większy.
4. Pole widzenia (FOV)
Odnosi się do dwuwymiarowego pola widzenia przestrzeni obiektu obserwowanego przez układ optyczny kamery termowizyjnej na podczerwień.Biorąc jako przykład poziome FOV, zakładając, że rozmiar matrycy detektorów to A×B, rozmiar piksela to d, a ogniskowa obiektywu to f, to kąt FOV w poziomie θ=2×acrtan (A×d/2f) .
Po wybraniu układu detektorów i wielkości pikseli pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe;przy krótszej ogniskowej pole widzenia będzie szersze.
