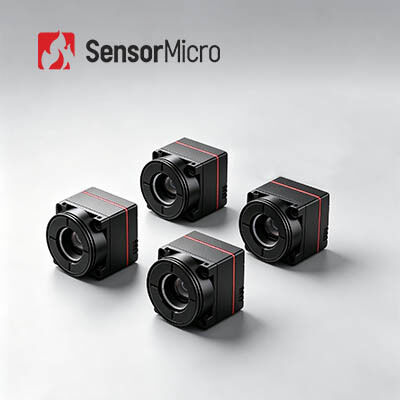

Rdzeń kamery termicznej niechłodzonej tlenem wanadu o rozdzielczości 640x512 i rozmiarze pikseli 12 μm przy zużyciu energii 0,5 W
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612 Pro |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Liczba klatek na sekundę | 25/30 Hz/50 Hz |
|---|---|---|---|
| Zużycie energii | 0,5 w | Typowy NETD | ≤40mK |
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Podkreślić | Niechłodzony rdzeń kamery termowizyjnej drona,kamera termowizyjna drona tlenku wanadu,rdzeń kamery termowizyjnej o niewielkich rozmiarach |
||
opis produktu
Rdzeń kamery termicznej niechłodzonej tlenem wanadu Mały rozmiar 640x512/12μm 30Hz
Przegląd produktu
Rdzeń ultra-miniaturowej kamery IR iTL612Pro jest wyposażony w detektor waferów o wymiarach 640×512/12μm i jest bardzo kompaktowy.3 mm i całkowita masa tylko 13.7g, redefiniuje standardy SWaP (Size, Weight, and Power) w branży.osiąga ekstremalną miniaturyzację podstawowych komponentów, precyzyjnie spełniając wymagające wymagania kompaktowych systemów podczerwieni pod względem obciążenia konstrukcyjnego, integracji systemu i iteracyjnego rozwoju.
Główne cechy
- Bezkonkurencyjna lekkość i minimalne obciążenie
- Ultra-miniaturowy rozmiar: 17,3×17,3×23,4 mm (w tym soczewka 9,1 mm)
- Ultra-Lightweight: 13,7 ± 0,5 g (w tym soczewka 9,1 mm)
- Bardzo niskie zużycie energii: 0,5 W
- Mainstream FPA z wyraźnym obrazowaniem
- 640x512 Rezolucja dla szerokiej integracji
- Zwiększona czystość obrazu: wiele algorytmów obrazu nowej generacji dla poprawy jakości obrazu
- Łatwy rozwój i bezproblemowa integracja
- Wielokrotne opcje obiektywów dostosowane do różnych scenariuszy zastosowań
- Wspiera wiele interfejsów wyjściowych obrazu: DVP8, LVDS, MIPI, USB 2.0, i BT.656
- Wyjście danych w formie RAW/YUV/Matrix-TEMP z sterowaniem liniami seryjnymi
Specyfikacja produktu
| Model | iTL612Pro |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 40mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30Hz/50Hz |
| Czas uruchomienia | ≤ 5 s |
| Digitalne wideo | RAW/YUV/Matrix-TEMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | 10 ((Czarny Gorący/Biały Gorący/Pseudo Kolor) |
| Oprogramowanie do komputerów | |
| Moduł podczerwieni | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Interfejs 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfejs zewnętrzny MIPI | Interfejs łącznika 34Pin_Panasonic: AXE634124 |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Napięcie zasilania | 4.2-5.5V |
| Typowe zużycie energii | 0.5W |
| Pomiar temperatury | |
| Temperatura pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | / |
| Dokładność pomiaru temperatury | / |
| Pomiar częściowej temperatury | / |
| SDK | / |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | 17.3×17.3×23.4 (obiektyw 9,1 mm) 17.3×17.3×30.2 (13mm obiektyw) 17.3×17.3×38 (25mm obiektyw) 17.3×17.3×54 (45mm soczewka) |
| Masa (włącznie z soczewką) | 130,7 ± 0,5 g (soczewka 9,1 mm) 20±0,5 g (13 mm soczewki) 27.3±0,5 g (25 mm soczewki) 51±0,5 g (45 mm soczewki) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wibracja sinus, częstotliwość: 10HZ150HZ10HZ, wartość szczytowa: 0,15 mm, kierunek osiowy: X, czas wytrzymałości: 8 min/oś, cykle: 2 razy |
| Wpływ | Pół fal sinusów, 30 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | Stały ostrość: 9,1/13/25/45 mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL612 Pro może być stosowany w dziedzinie przeciwpożarowania lasów, utrzymania energii elektrycznej, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń itp.
Nasza linia produktowa
- Wysoka wrażliwość i doskonała wydajność
- Światowa wiodąca technologia w przemyśle podczerwonym
- Dostępne różne detektory podczerwieni - zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
- Produkcja masowa w celu zapewnienia szybkiej dostawy - trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
1/ O ceramicznych opakowaniach / z detektorem podczerwieni.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektorem podczerwieni.objętość i waga opakowanego detektora znacznie zmniejszy sięW przypadku opakowań ceramicznych obwód odczytu posiada funkcję samostosowania temperatury roboczej i nie wymaga stabilizacji TEC.
2Opakowania na poziomie płytki
Opakowania na poziomie płytki, znane również jako opakowania wielkości płytki, stały się ważną częścią zaawansowanej technologii opakowania w przemyśle półprzewodnikowym.Opakowanie na poziomie płytki (WLP) to proces zakończenia opakowania pod wysoką próżnią bezpośrednio na całej płytce MEMSWykonuje większość lub wszystkie procedury pakowania i testowania bezpośrednio na płytce detektora IR przed cięciem.Jest to ulepszony pakiet wielkości chipa, który spełnia potrzeby małych wielkości, lekka, przenośna, przenośna, niska cena i wysoka wydajność produkcji.
