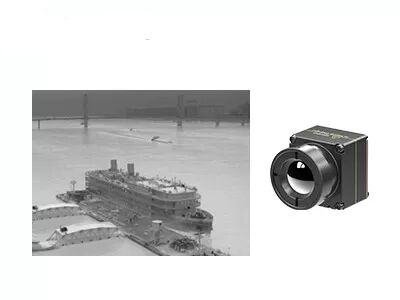

Mały rozmiar niechłodzonego rdzenia kamery na podczerwień 640x512 12um dla ładunków UAV
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612R Pro |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,7w |
|---|---|---|---|
| Zakres widmowy | 8~14μm | Rozstaw pikseli | 12 μm |
| Typowy NETD | ≤40mk | Ramka klatek | 30 Hz |
| Podkreślić | Rdzeń kamery na podczerwień 640x512,rdzeń kamery na podczerwień 12um,UAV Payloads Drone kamera termowizyjna |
||
opis produktu
Małe, nieochłodzone w podczerwieni rdzeń kamery 640x512 12um do ładunków użytecznych UAV
Produktyrozpętanie
Jako wiodący producent detektorów podczerwieni i modułów termicznych, SensorMicro opracowuje niewielki i lekki rdzeń obrazowania termicznego podczerwieni iTL612R Pro,który jest kompaktową wersją rdzenia kamery podczerwonej iTL612R.
Całkowicie zorientowany na SWaP-C (rozmiar-waga-i-koszt mocy), rozmiar i waga rdzenia kamery podczerwonej iTL612R Pro jest już na czele branży.Jest to najlepszy wybór dla klientów, którzy mają ograniczone wymagania dotyczące wielkości i masy podczas integracji własnych dronów.
Zapewniając samodzielnie opracowany wykrywacz podczerwieni na poziomie płytki 640×512/12μm, klasę ochrony soczewki IP67, wersję obrazowania i pomiaru temperatury oraz różne rozwiązania SDK,Moduł cieplny iTL612R Pro odpowiada na ograniczenia przestrzenne dzięki mniejszym rozmiarom i lżejszej wadze, zapewnia dłuższą żywotność baterii przy mniejszym zużyciu energii, przezwycięża problemy z integracją w dziedzinie elektroniki użytkowej i zapewnia więcej rozwiązań dla kompaktowych i przenośnych produktów.
Został specjalnie opracowany dla obszarów konserwacji, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, śledztw policyjnych,Pomoc i ratowanie w czasie klęsk żywiołowych, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp.
Główne cechy
Kompaktny i lekki projekt
• Rozmiar: 17 mm × 17 mm × 22 mm (z soczewką 9,1 mm)
• Waga: 13 g (z soczewką 9,1 mm)
• zużycie energii nawet 0,7 W
Jasne obrazy i dokładna radiometria
• Nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Wspieranie pomiarów temperatury regionalnej, punktowej i izotermicznej
Różne interfejsy do łatwej integracji
• interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portami seryjnymi
Specyfikacja produktu
| Model | ITL612R Pro |
| Wydajność detektora IR | |
| Materiał wrażliwy | Tlenek wanadu |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 12 μm |
| Zakres widmowy | 8~14 μm |
| Typowy NETD | ≤ 40mk |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 30 Hz |
| Czas uruchomienia | 5s |
| Digitalne wideo | RAW/YUV/BT656 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) De-hałas (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | Czarny Gorący/Biały Gorący/Pseudo Kolor |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Specyfikacje elektryczne | |
| Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzalne USB | Typ C |
| Interfejs komunikacji | RS232-TTL/USB2.0 |
| Interfejs cyfrowy wideo | CMOS8/USB2.0 |
| Napięcie zasilania | 4.0-5,0V V VDC |
| Typowe zużycie energii | 0.7W |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C; Wsparcie dostosowania i rozszerzania |
| Dokładność pomiaru temperatury | Większa niż ±2°C lub ±2% (@23°C±3°C) |
| Regionalne pomiary temperatury | Maksymalna, minimalna i średnia wartość regionalnej temperatury wyjściowej |
| SDK | Wspieranie systemu Windows/Linux/ARM; osiągnięcie analizy strumienia wideo i konwersji z szarości na temperaturę |
| Cechy fizyczne | |
| Rozmiar (mm) | 17×17×22 (z obiektywem 9,1 mm) |
| Waga | 13 g (z obiektywem 9,1 mm) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 50,35 gramów, 3 osi |
| Szok. | Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek |
| Świadectwa | RoHS2.0/REACH |
| Optyka | |
| Opcjonalna soczewka | Stałe skupienie Athermal: 9,1 mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL612R Pro może być zintegrowany z ładunkami użytecznymi dronów i urządzeń noszonych, dzięki czemu jest szeroko stosowany w dziedzinieWykonywanie prac konserwacyjnych, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografii lotniczej, dochodzenia policyjne, ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
Nasze podstawowe atuty
Stabilne zaopatrzenie
Dzięki stabilnemu i niezawodnemu łańcuchowi dostaw w całym naszym ekosystemie możemy szybko reagować na zapotrzebowanie rynku.
Utrzymanie innowacji
Dzięki wiedzy specjalistycznej w produkcji detektorów i doświadczeniu w wspieraniu integracji systemów, zdobywamy głębokie wgląd w wymagania dotyczące wydajności, ciągle optymalizujemy projekty,i stworzyć cnotliwy cykl: Zastosowanie produktu/...Informacje techniczne/...Uaktualnienie produktu.
Koszty przewagi
Zarządzając całym łańcuchem produkcyjnym i wykorzystując wydajną produkcję na dużą skalę, oferujemy konkurencyjne ceny dla szerokiego zakresu zastosowań.
Często zadawane pytanie
1Co to jest Pseudo Color?
Pseudo kolor, zwany również fałszywym kolorem,rozkład cieplny obiektów może zostać przekształcony w obrazy wizualne przez system obrazowania termicznego w podczerwieni i wyświetlony na monitorze w szarym poziomie lub pseudokolorzeW ten sposób można uzyskać rozkład temperatury obiektów.Aby ułatwić ludziom łatwe analizowanie obrazu termicznego wizualnie jest on reprezentowany za pomocą fałszywych kolorów reprezentujących różnicę temperatury.
2Ile pseudokolorów może zaoferować SensorMicro?
- Biały Gorący.
- Lawa.
- Żelazny Łuk.
- Gorące żelazo
- Medyczny.
- Arktyka.
- Rainbow1.
- Rainbow2
- Red Hot.
- Biały Gorący.
3. Zasada działania Infraczerwonego Array Focal Plane
Na detektorze płaszczyzny ogniskowej umieszczono szereg fotowrażliwych elementów.Promienie podczerwone emitowane z nieskończoności są obrazowane na tych wrażliwych na światło elementów szeregu płaszczyzny ogniskowej poprzez system optycznyDetektor przekształca sygnał świetlny w sygnał elektryczny i wykonuje integralną wzmacnianie, pobieranie próbek, wyjście bufor i multipleksujący system,i ostatecznie jest wysyłany do systemu monitorowania w celu utworzenia obrazu.
