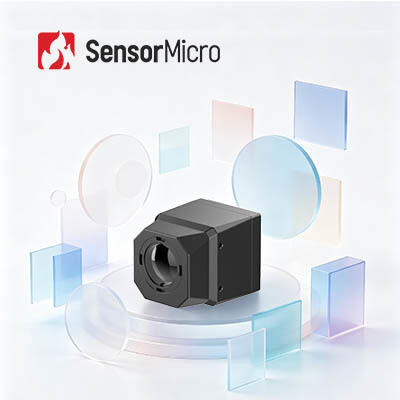

Rdzeń kamery termicznej LWIR z rozdzielczością 256 × 192 i rozmiarem pikseli 12 μm dla ultra-kompaktnego inteligentnego bezpieczeństwa

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MICO212
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 256×192 Zużycie energii ≤550 mW przy 5 V
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
NETD ≤30 mK/F1,0/25 ℃ Napięcie zasilania DC: 5 V ~ 24 V
Podkreślić

Termowizyjna kamera LWIR

,

Kamera termowizyjna LWIR z detektorami 640x512

,

Termowizyjna kamera z detektorami 12um
Zostaw wiadomość
opis produktu
LWIR Kamera termowizyjna z detektorem podczerwieni 256x192 12µm do inteligentnych systemów bezpieczeństwa
Przegląd produktu

Ultra-kompaktowy rdzeń kamery na podczerwień MICO212 integruje detektor podczerwieni o rozdzielczości 256x192, obiektyw optyczny 10 mm (FOV: 17,5°x13,2°), płytę przetwarzania obrazu i elementy konstrukcyjne o wysokiej wytrzymałości. Transmituje wideo analogowe lub cyfrowe do platform zaplecza, znacznie skracając cykle integracji, oferując jednocześnie ekonomiczne rozwiązanie do obrazowania termowizyjnego.

Główne cechy
  • Ekonomiczne rozwiązanie: Wyposażony w samodzielnie opracowany detektor podczerwieni 256x192/12µm niechłodzony i dedykowany układ ASIC zapewniający wysoką efektywność energetyczną
  • Zoptymalizowana konstrukcja SWaP: Ultra-kompaktowy rozmiar (22,2x22,2x28,4 mm bez obiektywu), lekki (16±2g), niskie zużycie energii (550mW)
  • Łatwy rozwój i szybka integracja: Natywne wyjście wideo analogowe lub cyfrowe obsługujące standardy CVSB/USB/MIPI przy minimalnym nakładzie pracy na projektowanie konstrukcji
Specyfikacje produktu
Model MICO212
Detektor IR Materiał czuły: VOx
Rozdzielczość: 256x192
Rozmiar piksela: 12µm
NETD: ≤30mK/F1.0/25℃
Odpowiedź spektralna: 8~14µm
Obiektyw optyczny Ostrość/F#: 10mm/F1.0-FF
FOV: 17,5°(H)x13,2°(V)
Zasięg detekcji (8 pikseli): 99m (osoba), 360m (pojazd)
Typ: Stała ostrość, atermiczny
Uszczelnienie/powłoka pierwszego obiektywu: IP67/HD
Przetwarzanie obrazu Wideo analogowe: PAL (domyślnie) / NTSC
Wideo cyfrowe: USB
Czas uruchamiania: ≤6s
Algorytm obrazu: NUC/3D/2D/DRC/EE/SFFC
Interfejs elektryczny Standardowy interfejs zewnętrzny: 3PIN (A1251-WV-S-3P) | 9PIN (A1251-WV-S-9P)
Interfejs wideo: CVBS | USB
Zasilanie Napięcie zasilania: DC: 5V~24V
Stabilne zużycie energii: ≤550mW@5V, 23±3℃
Mechaniczne Wymiary: ≤22,2mmx22,2mmx28,4mm (dł.xszer.xwys.)
Waga: <16±2g
Adaptacja środowiskowa Temperatura pracy: -40℃~+70℃
Temperatura przechowywania: -45℃~+85℃
Wilgotność: 5%~95%, bez kondensacji
Wibracje: Losowe wibracje, 5,35grms, 3 osie
Uderzenia: Półsinusoida, 40g/11ms, 3 osie, 6 kierunków
Certyfikacja ROHS2.0/REACH
Zastosowania przemysłowe

Termografia, monitorowanie bezpieczeństwa, robotyka, inteligentny sprzęt, ADAS, straż pożarna i ratownictwo

Nasze zalety
  • Własne technologie detektorów podczerwieni: 8-calowe detektory podczerwieni VOx niechłodzone 0,11µm, 8-calowe detektory podczerwieni MCT chłodzone 0,5µm, 8-calowe detektory podczerwieni T2SL chłodzone 0,5µm
  • Wydajność produkcji: 6 milionów samodzielnie opracowanych detektorów podczerwieni rocznie
  • Zakłady produkcyjne: Zakład produkcji półprzewodników o powierzchni 30 000 m² z obszarem czystego pomieszczenia 20 000 m²
Często zadawane pytania
Zasada działania optycznego obrazowania gazu

Optyczne obrazowanie gazu to technologia podczerwieni, która wizualizuje niewidoczne gazy przemysłowe. Wszystkie obiekty powyżej zera absolutnego (-273,15°C) emitują promieniowanie podczerwone, którego intensywność zależy od temperatury. Kamery termowizyjne na podczerwień przekształcają to promieniowanie w obrazy widzialne na podstawie różnic temperatury lub promieniowania.

Absorpcja gazu przy określonych długościach fal powoduje różnice w promieniowaniu między gazem a tłem. Detektory podczerwieni do wykrywania wycieków gazu z wąskopasmowymi filtrami odbierają pasma podczerwieni w pobliżu szczytów absorpcji gazu, przekształcając gaz w obrazy widzialne poprzez różnice w promieniowaniu.

Kamery do optycznego obrazowania gazu szybko wykrywają wycieki gazu bez przerywania linii produkcyjnych, identyfikując różnice w promieniowaniu i wizualizując obecność gazu, aby dokładnie zlokalizować źródła wycieku.
