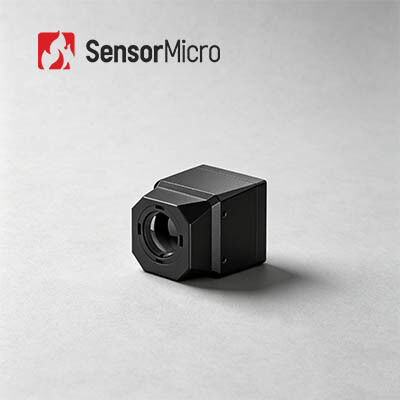

Lekki rdzeń kamery termicznej LWIR z rozdzielczością 256×192 i modułem kamery podczerwonej o rozdzielczości pikseli 12μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MICO212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 256x192 | Stałe zużycie energii | ≤550 mW przy 5 V, 23 ± 3 ℃ |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| NETD | ≤30 mK/F1,0/25 ℃ | Pole widzenia | 17,5°(wys.)×13,2°(pion.) |
| Podkreślić | Lekki rdzeń kamery termowizyjnej LWIR,detektory 640x512 rdzeń kamery termowizyjnej,niechłodzony moduł termiczny detektorów podczerwieni |
||
opis produktu
Lekki rdzeń kamery termicznej LWIR z wykrywaczem podczerwonym o rozmiarach 256×192/12μm
Moduł obrazowania termicznego LWIR z wykrywaczem podczerwieni o wymiarach 256x192 12 μm
MICO212 ultra-kompaktowy, niechłodzony rdzeń kamery podczerwonej jest wysoce zintegrowanym rozwiązaniem do obrazowania termicznego, zbudowanym z rozdzielczością 256×192,Detektor podczerwieni o rozmiarze pikseli 12 μm i soczewka optyczna o wymiarze 10 mm wyposażona w 17Integrując płytę do przetwarzania obrazu i wysokiej wytrzymałości elementy konstrukcyjne w bardzo małym, lekkim faktorze kształtu,rdzeń tej kamery dostarcza stabilny analogowy i cyfrowy wynik wideo za pośrednictwem CVSBDzięki niskim zużyciom energii, zoptymalizowanej wydajności SWaP (rozmiar, waga i moc) i ekonomicznej konstrukcji eliminuje skomplikowany rozwój wtórny,skraca cykle integracji systemu, a także skutecznie obniża progi techniczne i kosztowe dla różnych projektów integracji obrazowania termicznego w podczerwieni.
Główne cechy
- Kosztowo efektywne rozwiązanie dla niskokosztowego popytu
• Wyposażony w samodzielnie opracowany wykrywacz podczerwieni 256×192/12μm, który nie jest chłodzony, zapewniając wyraźną przewagę kosztową
• Zintegrowany z dedykowanym układem ASIC dla wysokiej efektywności energetycznej - Zoptymalizowany projekt SWaP
• Ultra-kompaktowy rozmiar: tylko 22,2×22,2×28,4 mm (z wyłączeniem obiektywu)
• Lekkie: zaledwie 16 ± 2 g
• Niskie zużycie energii: 550 mW - Łatwy rozwój i szybka integracja
• Zapewnia rodzimą analogową lub cyfrową produkcję wideo, obsługującą standardy CVSB/USB/MIPI, bez konieczności dalszego rozwoju
• Łatwość montażu przy minimalnym wysiłku konstrukcyjnym
Specyfikacja produktu
| Model | MICO212 |
|---|---|
| Detektor IR | Materiał wrażliwy: VOx |
| Rozdzielczość: 256×192 | |
| Wielkość pikseli: 12μm | |
| NETD: ≤30mK/F1.0/25°C | |
| Odpowiedź widmowa: 8~14 μm | |
| Soczewki optyczne | Głowica/F#: 10mm/F1.0-FF |
| FOV: 17,5° ((H) × 13,2° ((V) | |
| Zakres wykrywania (8 pikseli): 99m (5'11 "osoby wysokiej) 360 m (pojazd o długości 4 m × 3 m) | |
| Rodzaj: Athermal Fixed Focus | |
| Pierwsze uszczelnienie/powierzchnia soczewki: IP67/HD | |
| Przetwarzanie obrazu | Analogiczny wideo: PAL (zazwyczaj) / NTSC |
| Digital Video: USB | |
| Czas uruchomienia: ≤ 6 s | |
| Algorytm obrazu: NUC/3D/2D/DRC/EE/SFFC Pseudo kolor: 11 typów - dostosowywalne | |
| Interfejs elektryczny | Standardowy interfejs zewnętrzny: interfejs 3PIN (A1251-WV-S-3P) |
| Interfejs wideo: CVBS. | |
| Zasilanie prądu stałego: 5V~24V | |
| Zasilanie | napięcie zasilania: prąd stały: 5V~24V Stałe zużycie energii: ≤ 550mW@5V, 23±3°C |
| Wyroby mechaniczne | Wymiary: ≤ 22,2 mm × 22,2 mm × 28,4 mm (L × W × H) |
| Masę: < 16 ± 2 g | |
| Przystosowanie do środowiska | Temperatura pracy: -40°C~+70°C |
| Temperatura przechowywania: -45°C+85°C | |
| Wilgotność: 5%~95%, nie kondensująca | |
| Wibracje: Wibracje losowe, 5,35 gramów, 3-osiowe | |
| Wpływ: pół fala sinus, 40g/11ms, 3 osi, 6 kierunków Certyfikacja: ROHS2.0/REACH |
Zastosowania przemysłowe
Moduł obrazowania termicznego MICO212 jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, robotów, sprzętu inteligentnego, ADAS, przeciwpożarowego i ratowniczego itp.
Nasze korzyści
- Dywersyfikowane portfolio produktów
- Głęboka wiedza techniczna
- Ścisłe weryfikacje niezawodności zapewniają zapewnienie jakości
- Koncentruje się na innowacjach i praktycznym wdrożeniu w zakresie czujników podczerwieni
- Usługi wsparcia technicznego zawodowego i wspólnego rozwoju
Częste pytania
Porównanie technologii obrazowania cieplnego o ochłodzeniu i bez ochłodzenia
Kiedy chłodzony detektor termiczny podczerwieni działa, jego chłodnik kryo działa najpierw, aby obniżyć samą temperaturę, tak że czujnik ma większą wrażliwość, większą precyzję,mniejszy błąd i szerszy zakres temperatury wykrywania podczas wykrywania celuZe względu na wysoką precyzję, niewielki błąd i wysoką czułość, chłodzona kamera termiczna zapewnia bardziej wiarygodne wyniki wykrywania.nieochłodzone czujniki termiczne podczerwone nie mogą osiągnąć tego standardu, zwłaszcza niejednorodność niechłodzonego podczerwonego układu płaszczyzny ogniskowej ma duży wpływ na błąd pomiarowy.
