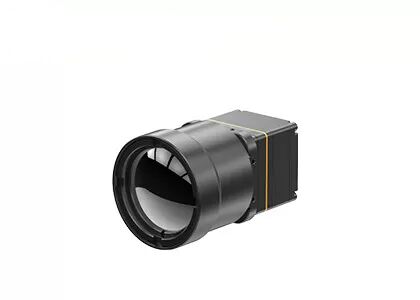

Lekki rdzeń kamery termowizyjnej LWIR z niechłodzonymi detektorami podczerwieni 640x512

Moduł termowizyjny LWIR z detektorami podczerwieni 640x512 12μm do zastosowań zewnętrznych

Moduł termowizyjny TWIN612 to nowy produkt opracowany przez SensorMicro. Integruje on niechłodzony detektor podczerwieni w ceramicznej obudowie 640×512/12µm. Dzięki typowemu NETD＜40mk, moduł termowizyjny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.

Z zakresem pomiaru temperatury od -20℃ do 150℃/0℃ do 550℃, dokładnością ±2℃ lub ±2% i częstotliwością odświeżania do 30 Hz, moduł termowizyjny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.

Moduł termowizyjny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i niskiego zużycia energii wynoszącego zaledwie 0,8 W. Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury, moduł termowizyjny TWIN612 prezentuje bardziej stabilne obrazy i dokładną temperaturę.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania detektorów podczerwieni. W porównaniu z pakowaniem metalowym, objętość i waga zapakowanego detektora zostaną znacznie zmniejszone. W ten sposób moduł termowizyjny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.

- Mini rozmiar: 25,4 mm×25,4 mm×35 mm
- Niska waga: 25g
- Typowy NETD<40mk
- Ostry, wyraźny obraz termiczny
- Typowe zużycie energii tak niskie jak 0,8W


Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitoringu bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, gaszenia pożarów i ratownictwa


1. Porównanie technologii termowizji chłodzonej i niechłodzonej

Gdy chłodzony detektor termiczny na podczerwień pracuje, jego chłodziarka działa najpierw w celu obniżenia temperatury, dzięki czemu czujnik ma wyższą czułość, wyższą precyzję, mniejszy błąd i szerszy zakres temperatur wykrywania podczas wykrywania celu. Ze względu na wysoką precyzję, mały błąd i wysoką czułość, chłodzona kamera termowizyjna daje bardziej wiarygodne wyniki wykrywania. Z tego punktu widzenia niechłodzone czujniki termiczne na podczerwień nie mogą osiągnąć takiego standardu, zwłaszcza niejednorodność niechłodzonej matrycy ogniskowej na podczerwień ma duży wpływ na błąd pomiaru.
