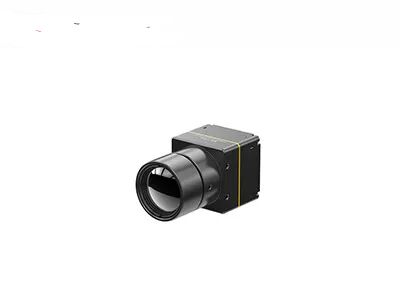

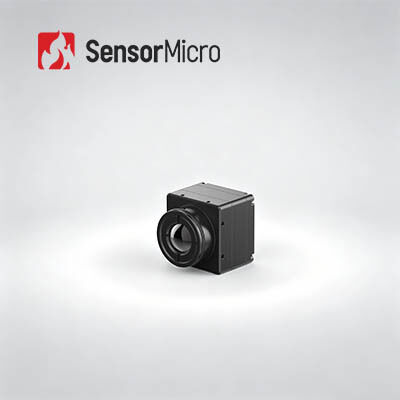

Niezakłócony moduł termowizyjny LWIR 640x512/12µm z wysoką czułością termiczną

  • LWIR Uncooled Thermal Imaging Module 640x512/12µm with High Thermal Sensitivity
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612RG2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,65 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
NETD ≤25mK/F1,0/25℃ Liczba klatek na sekundę 25 Hz/30 Hz
Podkreślić

Kamera o wysokiej czułości termicznej

,

Moduł termowizyjny 640x512 LWIR niechłodzony

,

Moduł termowizyjny 12um
Zostaw wiadomość
opis produktu
Niechłodzony moduł termowizyjny LWIR 640x512/12 µm o wysokiej czułości termicznej
Przegląd produktu

Rdzeń kamery do precyzyjnego pomiaru temperatury na podczerwień COIN612RG2 wykorzystuje zaawansowany detektor podczerwieni ApexCore 640*512/12 µm, charakteryzujący się ultrakompaktowymi wymiarami i ultraniskim zużyciem energii. Wyposażony w profesjonalną technologię przetwarzania sygnałów i dojrzałe algorytmy pomiaru temperatury, zapewnia stabilne i dokładne monitorowanie temperatury w czasie rzeczywistym z dokładnością pomiaru ±2°C lub ±2%. Obsługując główne protokoły komunikacji szeregowej, różnorodne interfejsy wyjścia wideo, w tym USB2.0, DVP, LVDS i BT.656, oraz szeroką gamę konfigurowalnych obiektywów optycznych, moduł ten znacznie obniża barierę dla rozwoju wtórnego.

Kluczowe cechy
  • Kompleksowa funkcjonalność, opłacalna konstrukcja: Opracowany przy użyciu detektora podczerwieni ApexCore na poziomie wafla z NETD ≤ 25 mK; łączy powszechnie stosowany FPA z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu; dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy od -20°C do 150°C i od 100°C do 550°C, z możliwością dostosowania rozszerzeń
  • Kompaktowy i lekki, wysoka wydajność przy niskim zużyciu energii: Wymiary: 25,4*25,4*15,7 mm; Waga: 15±1 g; Zużycie energii: ≤ 0,65 W
  • Wiele konfiguracji, szybka integracja: Opcjonalne obiektywy optyczne spełniające różnorodne wymagania aplikacyjne; obsługuje interfejsy wyjścia obrazu USB2.0/DVP/LVDS/BT.656; wyjście danych obrazu RAW/YUV/TMP z kontrolą portu szeregowego
Specyfikacje techniczne
Model COIN612RG2
Wskaźniki detektora IR Materiał czuły: VOx
Rozdzielczość: 640*512
Rozmiar piksela: 12 µm
Odpowiedź spektralna: 8 µm ~ 14 µm
Typowy NETD: ≤ 25 mK/F1.0/25°C
Przetwarzanie obrazu Częstotliwość klatek cyfrowych: 25/30 Hz
Czas uruchomienia: 6 s
Wideo analogowe: PAL/NTSC
Wideo cyfrowe: RAW/YUV422/TMP
Algorytm obrazu: Korekcja nierównomierności (NUC), redukcja szumów 3D (3DNR), tłumienie szumów 2D (DNS), kompresja zakresu dynamicznego (DRC), wzmocnienie krawędzi (EE)
Wyświetlanie obrazu: 10 typów (białe gorące/lawowe/czerwone żelazo/gorące żelazo/medyczne/arktyczne/tęczowe 1/tęczowe 2/odcień/czarne gorące)
Elektryczne Standardowy interfejs zewnętrzny: 50pin: DF40C-50DP-0.4V(51), (HRS, męski)
Płyta rozszerzeń USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacyjny: TTL-232/USB2.0
Interfejs wideo cyfrowego: DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania: 4,5~5,5 V
Typowe zużycie energii: 0,65 W
Pomiar temperatury Temperatura pracy: -10°C~+50°C
Zakres pomiaru temperatury: -20°C~150°C, 100°C~550°C; Obsługa dostosowywania i rozszerzeń
Dokładność pomiaru temperatury: ±2°C lub ±2% (co jest większe)
Pomiar temperatury częściowej: Obsługa wyjścia maksymalnej, minimalnej i średniej wartości obszarów pomiaru temperatury
SDK: Android/Windows/Linux; Realizacja analizy strumienia wideo i konwersji z szarości na temperaturę
Mechaniczne Rozmiar samego rdzenia: 25,4*25,4*15,7 mm
Waga samego rdzenia: 15±1 g
Adaptacja środowiskowa Temperatura pracy: -40°C~+70°C
Temperatura przechowywania: -45°C~+85°C
Wilgotność: 5%~95%, bez kondensacji
Wibracje: 5,35 grms, losowe wibracje, 3 osie
Uderzenia: Półsinusoida, 40 g/11 ms, kierunek uderzenia 3 osie, 6 kierunków
Certyfikacja: ROHS2.0/REACH
Obiektyw optyczny Obiektyw optyczny: Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Poziom ochrony: IP67 (soczewka przednia)
Zastosowania przemysłowe

Moduł termowizyjny znajduje zastosowanie w termografii, wizji przemysłowej, ratownictwie pożarniczym, nadzorze bezpieczeństwa, obserwacji zewnętrznej, wizji maszynowej, elektronice użytkowej i powiązanych dziedzinach.

Usługi niestandardowe
  • Dostosowanie produktu: Dostosowanie konfiguracji i algorytmów w celu spełnienia wymagań specyficznych dla branży
  • Wsparcie techniczne i szkolenia na miejscu: Zapewnienie kluczowym klientom praktycznego wsparcia w konfiguracji systemu i szkolenia operacyjne
  • Wspólna innowacja dla nowych produktów i rynków: Współpraca z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie zastosowań podczerwieni
Często zadawane pytania
1. Czy podczerwień można wykorzystać do oszczędzania energii?
Tak, technologia podczerwieni może być wykorzystana do oszczędzania energii. Czujniki podczerwieni mogą wykrywać obecność lub ruch ludzi w pomieszczeniu, umożliwiając automatyczne sterowanie oświetleniem, ogrzewaniem i systemami chłodzenia. Pomaga to zminimalizować zużycie energii, działając tylko wtedy, gdy jest to konieczne.
2. Jak działa termowizja?
Termowizja działa poprzez wykorzystanie specjalnej kamery, która wykrywa promieniowanie podczerwone. Kamera mierzy intensywność promieniowania emitowanego przez obiekty i przypisuje różne kolory lub wartości skali szarości, aby reprezentować różne temperatury. Te zmiany temperatury są następnie wyświetlane jako obraz do obserwacji i analizy.
3. Jakie są zastosowania termowizji?
Termowizja ma różne zastosowania w różnych branżach. Jest powszechnie stosowana w inspekcjach elektrycznych, inspekcjach budynków i domów, nadzorze i bezpieczeństwie, gaszeniu pożarów, diagnostyce medycznej, inspekcjach przemysłowych i obserwacji dzikiej przyrody.
