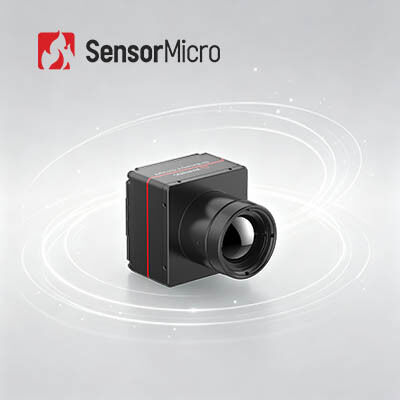

1280x1024 Rozdzielczość 12μm Pixel Pitch Bezsklepna kamera termiczna

  • 1280x1024 Resolution 12μm Pixel Pitch Shutterless Thermal Camera Core for High-end Thermal Imaging Module
Place of Origin China
Nazwa handlowa SensorMicro
Orzecznictwo RoHS2.0; Reach
Numer modelu iSE1212
Minimum Order Quantity 1
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Napięcie robocze 2,7 V ~ 5,3 V Zakres widmowy 8μm do 14μm
Rozstaw pikseli 12μm Typowy pobór mocy 1,2 W przy 25 Hz przy 23 ± 3 ℃
Transduktor Niechłodzone matryce płaszczyzny ogniskowej Typowy NETD ≤30mK
Podkreślić

Rdzeń kamery termicznej USB3.0

,

Rdzeń kamery termicznej GigE

,

Rdzeń kamery termicznej Cameralink
Zostaw wiadomość
opis produktu
1280x1024/12µm Moduł kamery termowizyjnej do zaawansowanych rozwiązań obrazowania termicznego
Przegląd produktu

Moduł kamery termowizyjnej iSE1212 stanowi zaawansowane rozwiązanie obrazowania termicznego dla integratorów. Charakteryzuje się rozdzielczością 1280x1024/12µm i typowym NETD 30mK.

Ten moduł obrazowania termicznego obsługuje algorytmy super rozdzielczości, obraz w obrazie, konfigurowalny OSD, tryb uśpienia, zoom elektroniczny i inne funkcje. Dzięki różnorodnym interfejsom wideo i obiektywom ułatwiającym integrację, zapewnia pierwszorzędne wrażenia wizualne w zaawansowanych zastosowaniach podczerwieni.

Kluczowe cechy
  • Obrazowanie w wysokiej rozdzielczości z płynnymi wizualizacjami - Zapewnia megapixelowe obrazowanie termiczne z płynną, pozbawioną opóźnień wydajnością. Szersze pole widzenia, większy kąt pokrycia, dłuższy zasięg detekcji i ulepszone detale.
  • Praca bez migawki dla cichej wydajności - Brak konieczności kalibracji migawki podczas użytkowania, eliminując zacinanie obrazu typowe dla tradycyjnych konstrukcji. Cicha praca pomaga uniknąć wykrycia przez cele.
  • Bogactwo funkcji i łatwość integracji - Obsługuje algorytmy super rozdzielczości, obraz w obrazie, konfigurowalny OSD, tryb uśpienia, kalibrację jednym kliknięciem oraz kompatybilność z różnymi wyświetlaczami Micro OLED. Kompatybilny z szeroką gamą obiektywów optycznych i rozszerzeń, umożliwiając łatwy rozwój wtórny i elastyczną integrację systemu.
Specyfikacje techniczne
Parametr Specyfikacja
Model iSE1212
Wskaźniki detektora podczerwieni
Materiał czuły VOx
Rozdzielczość 1280×1024
Rozmiar piksela 12µm
Odpowiedź spektralna 8µm ~ 14µm
Typowy NETD ≤30mK
Przetwarzanie obrazu
Efektywne piksele 1280×1024
Cyfrowa liczba klatek na sekundę 25Hz/30Hz/50Hz
Czas uruchomienia 7s
Wideo cyfrowe YUV420/YUV422/RGB888/RAW
Algorytm obrazu NUC/DRC/DNS/DDE/SFFC
Bez migawki Obsługiwane
Wyświetlanie obrazu 10 typów (biały gorący/lawowy/czerwony żelazny/gorący żelazny/medyczny/arktyczny/tęczowy 1/tęczowy 2/odcień/czarny gorący)
Kierunek obrazu Poziomy/Pionowy/Przekątny
Zoom cyfrowy 1x/2x/4x/8x
Jasność obrazu Automatyczny/Ręczny
Kontrast obrazu Automatyczny/Ręczny
Tryb kompensacji Ręczny
Siatka celownicza Obsługiwane
Funkcja systemu
Tryb uśpienia Obsługiwane
Ustawienia menu Konfigurowalne
Język menu Chiński / Angielski
Kalibracja offsetu Obsługiwane
Klawisze ≥4 (funkcje przycisków konfigurowalne)
Sterowanie OLED Obsługuje I2C, równoległy port 16-bitowy/24-bitowy, sygnały ekranu datavalid i inne. Bezpośrednie sterowanie Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. Obsługuje sygnały wyświetlania MIPI i może bezpośrednio sterować ekranem IBOE VX039FHP-NH4.
Oprogramowanie PC Oprogramowanie komputerowe - Sterowanie modułem i wyświetlanie wideo
Elektryczne
Standardowy interfejs zewnętrzny 50pin: BP040SB-50-0114-B-R0
Interfejs komunikacyjny TTL-232/USB
Cyfrowy interfejs wideo DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Komponenty rozszerzające USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Napięcie zasilania 2.7V~5.3V
Typowe zużycie energii 1.2W@25Hz@23±3℃
Mechaniczne/Obiektyw
Rozmiar samego rdzenia (mm) 38×39×28 | 68×69×30.2
Waga samego rdzenia (g) 65±3 | 88.5±3
Obiektyw optyczny Atermiczny zogniskowany: 14mm/19mm/25mm/35mm | Atermiczny zogniskowany: 50mm/100mm
Obiektyw zmotoryzowany: 75mm/100mm/150mm
Ciągły zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Elementy migawki Opcjonalne
Poziom ochrony IP67 (obiektyw przedni)
Adaptacja środowiskowa
Temperatura pracy -40℃~+70℃
Temperatura przechowywania -45℃~+85℃
Wilgotność 5%~95%, bez kondensacji
Wibracje 5.35g, losowe wibracje, 3-osiowe
Uderzenia Półsinusoida, 40g/11ms, kierunek uderzenia oś X, 3 razy | 500g@1ms
Certyfikacja ROHS2.0/REACH
Zastosowania
  • Wizja przemysłowa
  • Straż pożarna i ratownictwo
  • Nadzór bezpieczeństwa
  • Obserwacja zewnętrzna
  • Wizja maszynowa
  • Elektronika użytkowa
Zalety produktu
Zróżnicowany portfel produktów

Szeroka gama formatów produktów, w tym detektory podczerwieni, moduły kamer i moduły, aby sprostać różnorodnym wymaganiom integracji.

Bogactwo odmian produktów

Wiele rozdzielczości matrycy, rozmiarów pikseli, zakresów fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.

Wyjątkowa wydajność

Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.

Łatwa integracja

Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.

Wsparcie i usługi

Jesteśmy zaangażowani w zapewnienie najlepszej możliwej obsługi i wsparcia. Nasz kompetentny personel wsparcia jest dostępny, aby odpowiedzieć na wszelkie pytania dotyczące instalacji, konserwacji i rozwiązywania problemów.

Oferujemy kompleksowe wsparcie online z pomocnymi artykułami i samouczkami do rozwiązywania typowych problemów, a także zdalną pomoc w bardziej złożonych kwestiach. Nasz zespół jest zawsze dostępny, aby zapewnić Państwa pełne zadowolenie z naszych produktów.
