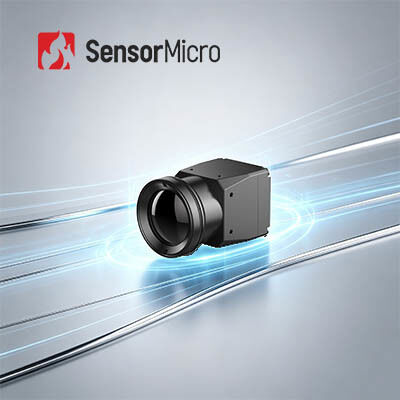

640x512 Rozdzielczość 12μm Wielkość pikseli Nieochłodzony moduł kamery termicznej z ≤30mK NETD do LWIR Thermal Imaging
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MICO612 |
| Minimalne zamówienie | 1 sztukę |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 12μm | NETD | ≤30 mK/F1,0/25 ℃ |
|---|---|---|---|
| Obiektyw aparatu | Wiele dostępnych | Liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
| Wideo analogowe | PAL (domyślnie) / NTSC | Zakres widmowy | 8 ~ 14μm LW |
| Podkreślić | Niechłodzona kamera obserwacyjna do obrazowania termicznego,Kamera monitorująca obrazowanie termiczne LWIR,Kamery bezpieczeństwa termicznego 640x512 |
||
opis produktu
Niechłodzony moduł kamery termowizyjnej do monitoringu LWIR 640x512 12μm
Przegląd produktu
Niechłodzony moduł kamery termowizyjnej LWIR 640x512 / 12μm do celów bezpieczeństwa i monitorowania
Ultrakompaktowy rdzeń kamery na podczerwień MICO612 integruje detektor podczerwieni o rozdzielczości głównego nurtu 640 × 512, wiele opcji soczewek optycznych, kartę przetwarzania obrazu i solidną ramę konstrukcyjną. Przesyła analogowe lub cyfrowe wideo do platform zaplecza w celu integracji. Dzięki większej tablicy MICO612 spełnia różne potrzeby różnych klientów.
Czujnik o wysokiej rozdzielczości 640x512 i mały rozmiar piksela wynoszący 12 μm zapewniają wyjątkową klarowność i szczegółowość obrazu, umożliwiając wykrycie nawet niewielkich różnic temperatur na obrazie termowizyjnym. Ten poziom szczegółowości jest niezbędny w przypadku aplikacji monitorujących bezpieczeństwo, ponieważ może pomóc w identyfikacji potencjalnych zagrożeń lub nietypowego zachowania, które w przeciwnym razie mogłyby pozostać niewykryte.
Główne cechy
- Zgodność z głównym nurtem, opłacalność
• Wyposażony w samodzielnie opracowany, główny detektor podczerwieni o wymiarach 640×512/12μm na poziomie płytki, umożliwiający szerokie zastosowanie
• Zintegrowany z dedykowanym chipem ASIC zapewniającym wysoką efektywność energetyczną - Zoptymalizowany projekt SWaP
• Wymiary przekroju: tylko 22,2 × 22,2 × 27,2 mm (bez obiektywu)
• Waży zaledwie 30,3±2g
• Niski pobór mocy: 680mW - Łatwy rozwój i szybka integracja
• Natywne analogowe lub cyfrowe wyjście wideo, obsługujące standardy CVBS/USB/MIPI – nie są wymagane żadne dodatkowe prace rozwojowe
• Łatwy montaż przy minimalnych nakładach konstrukcyjnych
Specyfikacje produktu
| Model | MICO612 |
|---|---|
| Detektor podczerwieni | Wrażliwy materiał:Vox |
| Rezolucja:640×512 | |
| Rozmiar piksela:12µm | |
| NETD:≤30 mK/F1,0/25 ℃ | |
| Odpowiedź widmowa:8 ~ 14μm | |
| Soczewka optyczna | Ostrość/F#:4,8/F1,0 | 9,1 mm/F1,0 | 13 mm/F1,0 |
| Pole widzenia:91°(wys.)×73°(pion.) | 47,7°(wys.)×38,2°(pion.) | 33°(wys.)×26°(pion.) | |
| Zasięg detekcji (8 pikseli) | 99 m (osoba o wzroście 5 stóp 11 cali) |
| 360m (pojazd 4m×3m) | |
| Typ | Naprawiono skupienie atermiczne |
| Pierwsze uszczelnienie/powłoka soczewki | IP67 |
| Przetwarzanie obrazu | Wideo analogowe:PAL (domyślnie) / NTSC |
| Wideo cyfrowe:USB/MIPI | |
| Liczba klatek na sekundę:25 Hz/30 Hz/50 Hz | |
| Czas uruchomienia:≤6s | |
| Algorytm obrazu:NUC/DRC/DNS/DDE/SFFC | |
| Pseudokolor | 11 typów - konfigurowalne |
| Interfejs elektryczny | Standardowy interfejs zewnętrzny:Interfejs 3PIN (A1251-WV-S-3P) | Interfejs 9PIN (A1251-WV-S-9P) | Interfejs 26PIN (DF56C-26S-0.3V-51) |
| Interfejs wideo:CVBS | USB | MIPI | |
| Zasilanie | Napięcie zasilania:DC: 5 V ~ 24 V |
| Stałe zużycie energii:≤680 mW przy 5 V, 23 ± 3 ℃ | |
| Mechaniczny | Rozmiar:22,2 mm × 22,2 mm × 27,2 mm (dł. × szer. × wys.) |
| Waga:30,3 ± 2 g | |
| Możliwość dostosowania do środowiska | Temperatura pracy:-40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania:-45 ℃ ~ + 85 ℃ | |
| Wilgotność:5%~95%, bez kondensacji | |
| Wibracja:Losowe wibracje, 5,35 grama, 3-osiowe | |
| Uderzenie:Pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków | |
| Orzecznictwo:RoHS2.0/Zasięg |
Zastosowania przemysłowe
Moduł kamery termowizyjnej MICO612 można zintegrować z kamerami bezpieczeństwa umożliwiającymi monitorowanie temperatury z małej lub bardzo dużej odległości, takimi jak kamera PTZ, kamera pudełkowa, kamera szybkoobrotowa.
Często zadawane pytania
1. Co to jest detektor podczerwieni/czujnik termowizyjny?
Fale podczerwone nie są widoczne gołym okiem. Detektor podczerwieni/czujnik termowizyjny to urządzenie optyczno-elektryczne, które reaguje na promieniowanie podczerwone i energię cieplną i przetwarza je na sygnał elektryczny, a następnie generuje widzialne obrazy termowizyjne.
2. Co to jest WLP?
WLP odnosi się do opakowania na poziomie płytki. Jest to proces pakowania wysokopróżniowego bezpośrednio na całej płytce MEMS, a następnie trasowania i cięcia w celu uzyskania pojedynczego czujnika podczerwieni. Razem z obudową metalową i ceramiczną stanowią 3 główne formaty opakowań niechłodzonych detektorów podczerwieni.
3. Jaka jest zaleta WLP?
Detektory podczerwieni WLP zostały specjalnie zaprojektowane, aby spełnić wymagania miniaturyzacji i niskich kosztów w zastosowaniu technologii podczerwieni na rynku elektroniki użytkowej. SensorMicro, z możliwością produkcji seryjnej, oferuje obecnie różnorodne rozwiązania w zakresie modułów podczerwieni WLP, aby zwiększyć liczbę nowych zastosowań na rynkach wschodzących.
