RS058 Moduł kamery termowizyjnej chłodzonej kriocoolerem T2SL LWIR 640x512/15μm

  • RS058 Cryocooler Cooled Thermal Camera Module T2SL LWIR 640x512 / 15μm
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS615L
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD ≤25mK
Zakres widmowy 7,7 ~ 9,5 μm (LW) Rozmiar 148x58.5x71mm
High Light

Moduł kamery termowizyjnej RS058

,

moduł kamery termowizyjnej 640x512
Zostaw wiadomość
opis produktu

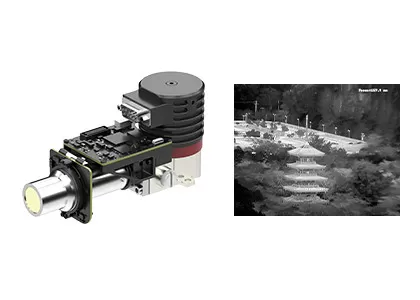

Chłodzony moduł termiczny EYAS615L firmy GST Infrared



Łatwa integracja 640x512/15μm T2SL LWIR chłodzony moduł na podczerwień z kriocoolerem RS058



Opis produktu



Moduł EYAS615L AD to analogowo-cyfrowy moduł podczerwieni chłodzony LWIR oparty na formatach 640x512 o rastrze 15μm IR FPA.Typowa NETD EYAS615L jest mniejsza niż 25mK.Wysoka czułość zapewnia wykrywanie lub rozpoznawanie bardzo małej różnicy promieniowania podczerwonego z bardzo dużej odległości.



EYAS 615L zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA oraz czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS615L ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C615S 640x512 / 15μm LWIR, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektory podczerwieni.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

-Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS615L
Wydajność detektora IR
Rezolucja 640x512
Skok pikseli 15μm
Kriochłodziarka RS058
Zakres widmowy 7,7 μm ~ 9,5 μm LW
Czas chłodzenia (25°C) ≤5,5 min
Optymalna NETD (20°C) ≤25mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~160Hz Regulowany
Tryb pracy Migawka;Tryb integracji ITR i binningu z przeplotem;Tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24V
Stabilny pobór mocy 9W
Wymiar (mm) 148×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS615L jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



RS058 Moduł kamery termowizyjnej chłodzonej kriocoolerem T2SL LWIR 640x512/15μm 0



Wystawy

RS058 Moduł kamery termowizyjnej chłodzonej kriocoolerem T2SL LWIR 640x512/15μm 1



Często zadawane pytania



1. Co to jest obrazowanie termowizyjne w podczerwieni?

Obrazowanie termowizyjne w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Zgodnie z różnicą promieniowania między obiektem a środowiskiem tła oraz różnicą promieniowania każdej części samego obiektu, obraz termowizyjny w podczerwieni może pokazywać fluktuację promieniowania każdej części sceny, pokazując w ten sposób charakterystykę sceny.



2. Jakie są zalety obrazowania w podczerwieni?

---Przejrzyj całkowitą ciemność;

---Identyfikacja pod kamuflażem;

--- Wykrywanie dalekiego zasięgu;

--- Wykrywanie dystrybucji ciepła;

---Bezdotykowy pomiar temperatury;

--- Świadomość zawodowa



3. Jakie są zastosowania termowizji w podczerwieni?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w elektroenergetyce, bezpieczeństwie i monitoringu, produkcji przemysłowej, badaniach naukowych, leczeniu i innych tradycyjnych dziedzinach.
