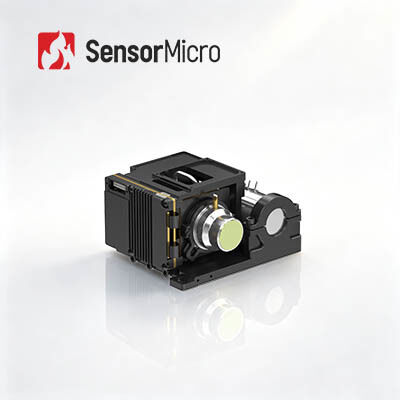

Chłodzony moduł kamery na podczerwień o rozdzielczości 1024×768/10 µm i technologii HOT w kompaktowym rozmiarze 87×94×54,5 mm

  • Cooled Infrared Camera Module with 1024×768/10μm Resolution and HOT Technology in Compact 87×94×54.5mm Size
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1010HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Styl Chłodzony moduł podczerwieni Rezolucja 1024 × 768/10 μm
Detektor podczerwieni NETD (23℃) 20mK (F2); 25mK (F4) Zakres widmowy 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
Rozmiar 87 × 94 × 54,5 mm Opcjonalny obiektyw Stała ostrość 25 mm/F2
Podkreślić

Moduły kamer o chłodzonym podczerwieni 30um

,

Moduły kamery schłodzone soczewką zoomową

,

320x256 Moduł chłodzonego podczerwieni
Zostaw wiadomość
opis produktu
Chłodzony moduł kamery na podczerwień 1024×768/10 µm z technologią HOT
Przegląd produktu

Zaprojektowany z myślą o wysokowydajnym obrazowaniu termowizyjnym, chłodzony rdzeń kamery na podczerwień MWIR GAVIN GC1010HMG zawiera chłodzony detektor na podczerwień HOT o rozdzielczości 1024×768/10 µm. Oferując ulepszony układ czujnika z mniejszymi pikselami w porównaniu do GC615HMG, osiąga drobniejszą ziarnistość obrazu i lepszą wydajność detekcji.

Zaawansowane funkcje przetwarzania obrazu, w tym DRC, redukcja szumów 2D/3D i wzmocnienie krawędzi EE, gwarantują niezawodne, wysokiej jakości obrazy w złożonych środowiskach. Technologia HOT zapewnia znaczące zalety pod względem rozmiaru, wagi i mocy: kompaktowy moduł o wymiarach 87×94×54,5 mm waży zaledwie 460 g i zużywa minimalną moc.

Dzięki wszechstronnym cyfrowym interfejsom wideo i elastycznym opcjom wyjścia RAW/YUV, GC1010HMG upraszcza integrację systemu, czyniąc go idealnym rdzeniem termowizyjnym dla urządzeń ręcznych, mobilnych ładunków i długoterminowych systemów monitorowania, które wymagają kompaktowego opakowania, oszczędności energii i zwiększonego zasięgu detekcji.

Główne cechy
Doskonała jakość dzięki większej matrycy FPA i mniejszemu rozmiarowi piksela
  • Opracowany w oparciu o duży detektor na podczerwień MWIR HOT o rozdzielczości 1024×768/10 µm, zapewniający wyraźne obrazy i szerokie pole widzenia
  • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi EE dla doskonałej jakości obrazu
  • Mniejszy rozmiar piksela 10 µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
Optymalizacja SWaP dzięki technologii HOT
  • Obsługuje pracę w wysokiej temperaturze 150 K, z czasem chłodzenia ≤ 4 min
  • Kompaktowe wymiary: 87×94×54,5 mm, lekki: 460 g
Bogate interfejsy, łatwa integracja
  • Obsługuje interfejsy CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowe
  • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model GAVIN GC1010HMG
Rozdzielczość 1024×768
Rozmiar piksela 10 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
NETD detektora IR (23°C) 20 mK (F2); 25 mK (F4)
Częstotliwość odświeżania 50 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu Obrót poziomy/pionowy/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/pojedynczy światłowód/wielomodowy światłowód
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12 V ± 1 V
Stałe zużycie energii (23°C) ≤ 8 W
Czas chłodzenia (23°C) ≤ 4 min
Wymiary (mm) 87×94×54,5
Waga (g) ≤ 460
Temperatura pracy -40°C ~ +71°C
Opcje obiektywów Stała ostrość: 25 mm/F2
Zastosowania przemysłowe

Moduł kamery termowizyjnej GAVIN GC1010HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.

Przegląd linii produktów

Szeroka gama formatów produktów, w tym detektory na podczerwień, rdzenie kamer i moduły, spełniające różne wymagania integracji.

  • Bogata różnorodność produktów: Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm falowych i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
  • Wybitna wydajność: Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.
  • Łatwa integracja: Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytania
Co to jest detektor MCT/HgCdTe?

MCT, zwany również HgCdTe, odnosi się do tellurku rtęci i kadmu, który jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) oraz powszechnym materiałem w fotodetektorach. Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone. Jest on bardziej czuły niż czujniki termiczne.

Co to jest detektor T2SL?

T2SL odnosi się do nadprzewodnika typu II, który jest sztucznym materiałem z okresowo rosnącym heterozłączem o rozmiarze nanometrycznym. Charakteryzuje się wysoką jednorodnością i doskonałymi właściwościami optycznymi, takimi jak duża masa elektronowa, duży współczynnik absorpcji i wysoka wydajność kwantowa. W porównaniu z detektorem na podczerwień MCT, detektor na podczerwień T2SL ma dobrą jednorodność materiału, niski koszt i podobną wydajność do detektora na podczerwień MCT w zakresie średnich i długich fal, ale ma duże zalety w zakresie bardzo długich fal.
